描述
产品详情

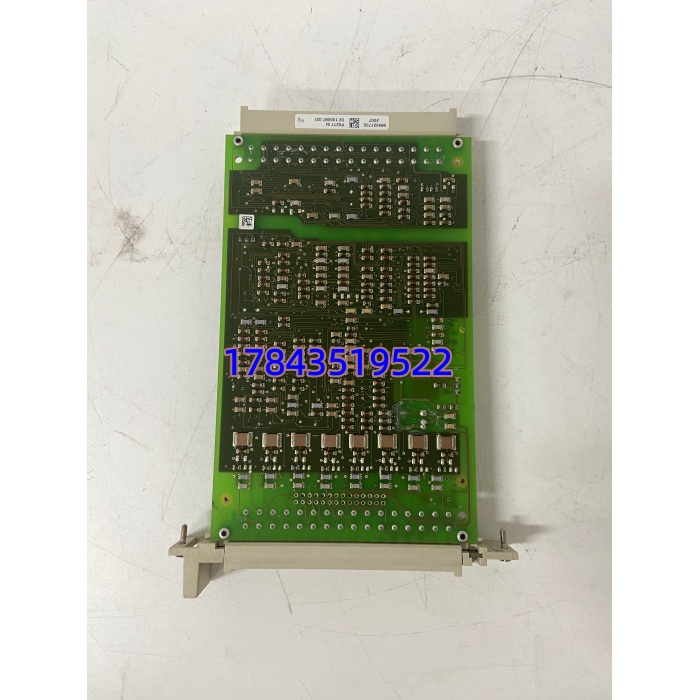

· 型号：F6217
· 品牌：HIMA（德国）
· 系列：HIMax / HIQuad / HIMatrix F60 安全 I/O 模块
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | F6217 |
| 订货号(Order No.) | 984621702（部分区域文献用 997 061 417，为同功能变体批号） |
| 制造商 | HIMA Paul Hildebrandt GmbH |
| 适用系统 | HIMA HIMax（F8620x CPU等）、HIQuad H41q/H51q、HIMatrix F60 机架 |
| 模块类型 | 安全数字量输入模块（Safety Digital Input），16通道 |
| 输入通道数 | 16路，分组隔离（通常两组8通道） |
| 额定输入电压 | 24 VDC（允许范围 18～30 VDC，由背板供给） |
| 输入类型 | 无源干接点 或 24VDC 有源（源型/漏型可组态 per EN 61131-2 Type 1/2/3） |
| 输入阈值(“1”) | 典型 15～19 VDC，”0″ ≤ 5 VDC |
| 输入电流 | 典型 2～7 mA/通道（依组态滤波及线监电阻） |
| 输入滤波 | 硬件+软件可编程去抖动（0～150 ms），防触点抖动误触发 |
| 线路监测 | 支持断线(Open Wire)及短路检测（需使能线监电阻参数），报Diagnostic Alarm |
| 安全架构 | 内部 1oo2（二取一）双重采样交叉校验 + 连续自诊断 |
| 安全等级 | SIL 3 per IEC 61508 / IEC 61511，AK6（TÜV认证） |
| 响应时间 | < 10 ms（现场信号变位→背板数据更新，典型值） |
| 诊断覆盖率(DC) | > 99%（含通道、背板通信、电源、内部逻辑自检） |
| 模块隔离 | 通道组-背板 ≥ 500 V AC；通道组内部分组隔离 |
| 背板供电 | 通过 HIMA I/O 机架背板 24 VDC，典型功耗 ≤ 3.5 W |
| 热插拔 | 支持（Hot Swap），在线更换不影响其他槽位 |
| 状态指示 | 每通道 1×LED（Input Active）+ 模块 OK/Fault LED |
| 工作温度 | 0℃ ～ +60℃（部分文献-20～+60℃依机架版本） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH，非凝露 |
| 安装方式 | HIMA 标准安全机架插槽（DIN导轨固定机架），4 TE宽度 |
| 尺寸(约) | 48.3(W)×175(H)×125(D) mm（标准 HIMA 卡件尺寸） |
| 重量(约) | 0.18 kg |
| 认证 | CE / TÜV / UL / ATEX/IECEx Zone 2（依具体证书版次） |
产品介绍
在某个海上平台 ESD 系统年检时碰到过：SOE 里反复出现某 DI 点”Line Break”告警但现场万用表量通断正常——最后查出是 F6217 线监电阻参数设太小（配合现场长距离屏蔽双绞线分布电容引起），微调参数后消失。这小插曲反倒说明 F6217 的线监诊断是真在工作，而不是形同虚设的普通 PLC DI 卡。
是 HIMA 安全平台里最常用的 16 通道安全数字量输入模块，内部双重采样交叉校验加每扫描周期自诊断确保单点故障不会被漏检，符合 SIL 3 对危险失效概率 PFHd < 10⁻⁹/h 的要求。它采集的不只是”按钮通断”——更是 ESD 紧急停车按钮、火气探测器确认信号、关断阀限位回馈这些直接决定安全联锁能不能正确触发的信号。HIMA 部分 HIQuad 老硬件已标注 Mature/Limited，新件交期曾拉到 16 周+，从 ABC 分类看应列为 A 类关键 SIS 备件按槽位比例设安全库存，别等 SIS 点掉线才到处问有没有现货。
应用场景与库存策略
SIS 数字输入模块故障通常不致直接引发联锁动作（不像 DO 卡拒动危险），但会导致现场安全信号”看不见”——紧急停机按钮按下后控制器收不到状态，SOE 记录缺失，SIL 验证时可能被开观察项甚至要求整改降等。而 这类专用安全 DI 卡第三方无引脚兼容替代，原厂交期长且部分区域进入 Legacy。
- 炼化/海上平台 ESD 与 F&G 系统（HIMax/HIQuad） — 采集 ESD 按钮、PSH/TSLL 开关、火气探头确认信号 → 无通用替代(专有安全总线+认证固件) → 。
- 电厂 FSSS/ETS 安全停机回路 DI 采集 — 多套相同 HIMax 架构可按 N+1 共享周转备件并由授权渠道签 VMI 保 72 h 到货。
- 计划整体 SIS 迁移至 HIMax X-System 或 Tricon CX（18 个月内） — 暂停增购仅维持现网最低存量至割接完毕。
- 已接 HIMA PCN 标注 Limited / Phased-out（HIQuad 部分区域） — 建议按”运行槽位数 +1 测试周转件”做 Last-time-buy，早囤远便宜于停产后的二手溢价。
真实案例：
北方某 LNG 接收站 2019 年全厂 SIL 验证审计，发现 #3 ESD 区 两个 槽位 SOE 偶尔报”Module Fault—Self Test Fail”但在运不影响——热插拔更换后 OK，查库存记录上次大修消耗未补。原厂答复 HIQuad 部分 I/O 模块交期 18 周且提示 Mature。从二手渠道调测好件延误整改约 3 工作日，审计方开出了”备件管理不充分”观察项。事后将该 按机架总槽位 6 槽配 2 块冷备（N+1 逻辑），并建立拆包通电年检制度——一块卡的采购预算 vs 审计整改+SIL 观察项带来的商务影响，怎么算都不该省这点钱。
