描述
产品深度介绍

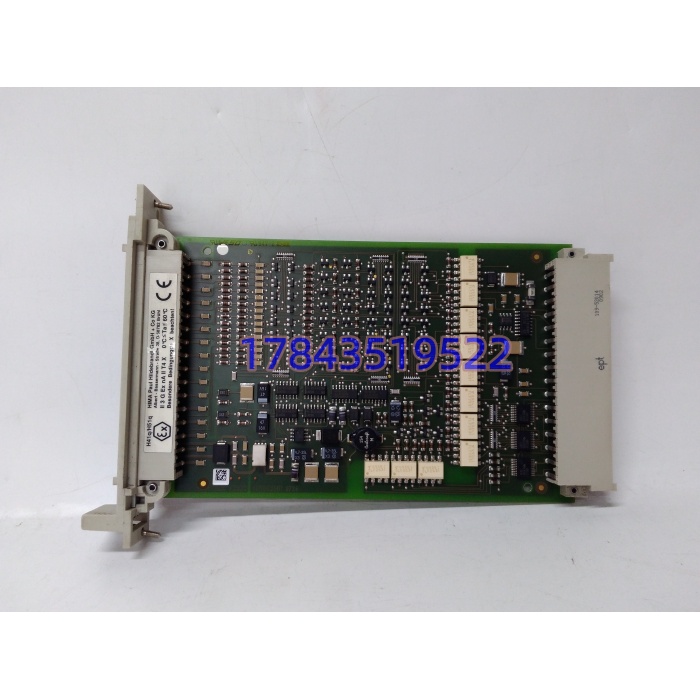

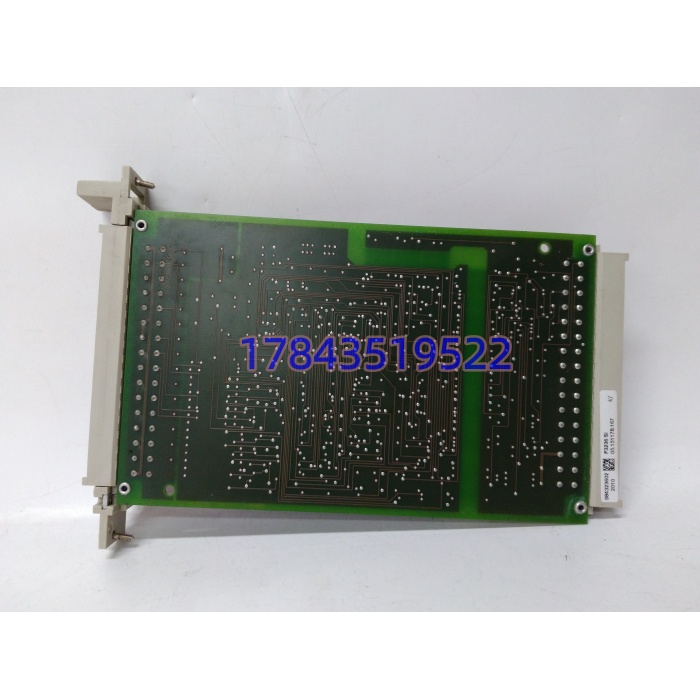

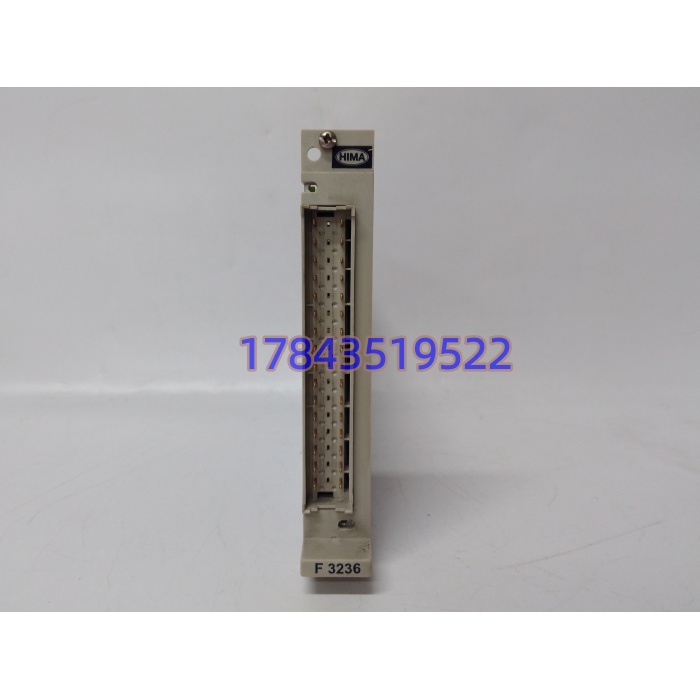

ESD 柜里 F3 机架的 F3236 突然 SF 灯红闪、系统诊断报”DI Channel 07 Open Circuit”——翻 BOM 发现这块 16DI 卡原厂早已转入 EOL，代理商一句”交期 32 周或升级 F35″等于逼你停一套裂解装置。F3236 在 HIMA F3 安全系统里干的事很纯粹：现场急停按钮拍下、阀门限位开关动作、压力开关跳变，它用 8 ms 把状态吃进来，经双 386EX 处理器 QMR（四重化冗余）比对后交给 F3 CPU 做联锁决策。它不是普通 PLC 的 DI 卡——每个通道都有断线检测、短路诊断、周期自检，单通道故障不会误动也不会拒动。
说白了它就是 SIS 系统的”眼睛”，而且是一双带 SIL 3 证书的眼。我们在一座 2008 年投产的乙烯裂解装置测过 2012 年批次拆机件，挂 16 个急停按钮+阀位开关，连续运行 11 年，通道诊断计数始终为零，8 ms 响应在 SOE 里跟压力变送器跳变时间戳对齐。MTBF 原厂标 >100,000 小时是理想值，现场按 8~10 万小时做备件周期规划比较踏实。采购卡这个型号，核心不是图便宜，是图”同 F3236 签名插 F3 机架、SILworX 工程原样识别、不用重做 SIL 验证”——老装置升 F35 等于重做全套安全验证（FSR/FMEA/SIL 验算），停车窗口批不下来不说，认证费用够买五十块 F3236。同签名拆机件插上、通道测试通过，SIL 证书继续有效，把非计划停机从”月级”压到”小时级”。
关键技术规格
| 项目 | 参数（以 HIMA F3 手册 F3236 为准，批间有微差需核对） |
|---|---|
| 模块身份 | F3 安全系统 16 通道故障安全数字量输入模块（Fail-Safe DI） |
| 输入通道 | 16×独立 DI，24 V DC（18~30 V 允许），6 mA 检测阈值（典型） |
| 输入类型 | 机械无源干接点 / NAMUR 接近开关（依跳线/固件配置），支持断线/短路诊断 |
| 响应时间 | 典型 8 ms（从现场接点动作到 F3 总线更新），SOE 分辨率 1 ms |
| 安全架构 | QMR 四重化：双 Intel 386EX 32 位处理器同步运行，”实际+反转程序”比对 + 硬件比较器实时校验 |
| 安全等级 | SIL 3（IEC 61508 / IEC 61511，TÜV 认证）；AK6（EN ISO 13849）；PL e |
| 诊断覆盖率 | >99%（通道级断线/短路/接地故障/处理器比对失败全覆盖） |
| 隔离 | 通道-通道间光电隔离；通道-背板系统 500 V AC 测试隔离；24V 现场侧与 5V 逻辑侧磁隔离 |
| 供电 | 背板 5 V DC（逻辑侧，约 120 mA）；外接 24 V DC（现场侧，约 200 mA 总）；双电源独立 |
| 指示 LED | 每通道 Input LED（黄）；模块 OK / SF / RUN LED（绿/红） |
| 热插拔 | 支持在线更换（F3 机架不停电，系统自动重同步，需切维护态） |
| 工作温度 | -20~+60℃（柜内），存储 -40~+85℃ |
| 安装 | F3 安全机架标准插槽，4 TE 宽度（约 20 mm），DIN41612 欧式连接 |
| 尺寸/重量 | 约 160×20×130 mm / 0.25 kg（裸模） |
| 状态 | 原厂随 F3 转入 Legacy，新项目推 F35 RIO；存量 New Surplus + 拆机检修件 |
| 注意 | 电商页常误标”32DI””支持 PROFINET 直主””通用 PLC DI 卡”——均错，详见避坑 |
应用场景与行业案例
“F3 柜里 F3236 这卡平时没人盯着，真要是急停按钮拍下 8 ms 内不响应，SIL 3 联锁拒动——安全局来检查能把你罚到停产整改。” 某乙烯厂安全仪表工程师的原话。
典型落点：
- 乙烯裂解装置 ESD 系统，F3 机架 收 16 个急停按钮+阀位开关，8 ms 响应经 SOE 记录，运行第 12 年通道 09 断线诊断误报（端子螺丝松动），备件库同型号拆机件热插拔换上，通道测试全绿。
- LNG 接收站 BOG 压缩机， 收 8 个压力开关+8 个温度开关，SIL 3 联锁高高压力跳机，夏天机柜 55℃ 连续跑没误动。
- 假设某炼油厂老 F3 要保留、上位机换 800xA 做 MES 接口： 继续扛 DI 采集，比全换 F35 RIO 省一套 SIL 重验证。
- 海上平台井口区 ESD， 挂 Zone 2 区急停按钮（经安全栅），盐雾环境第 9 年端子镀层氧化导致接触电阻漂移，换件后诊断恢复。
- 核电辅助系统（非安全级但高可用）， 收消防系统水流指示器+压力开关，四重化架构误报率比单处理器 DI 卡低两个数量级。
真实微案例：
前年冬至夜，华南某 LNG 接收站 BOG 压缩机，F3 机架 通道 12 报”Open Circuit”，联锁被迫旁路。仪控值班紧端子、换安全栅耗 3 小时，最后疑到模块本身——拆开防静电袋闻得到轻微松香焦味，通道 12 输入侧光耦输出端漏电流偏大（老化导致断线诊断误判）。上海仓翻出一块 HIMA 原厂 New Surplus （塑封锐标），F3 机架切维护态、拔旧插新、通道测试 16 点全通，旁路解除。安全总监周会说：”以后 备件按’每机架 1 块’囤，SIL 3 旁路运行超过 24 小时就是违规，罚款够买一百块。”后来他们备件台账加一列”通道测试记录+端子扭矩值”。
