描述
产品详情

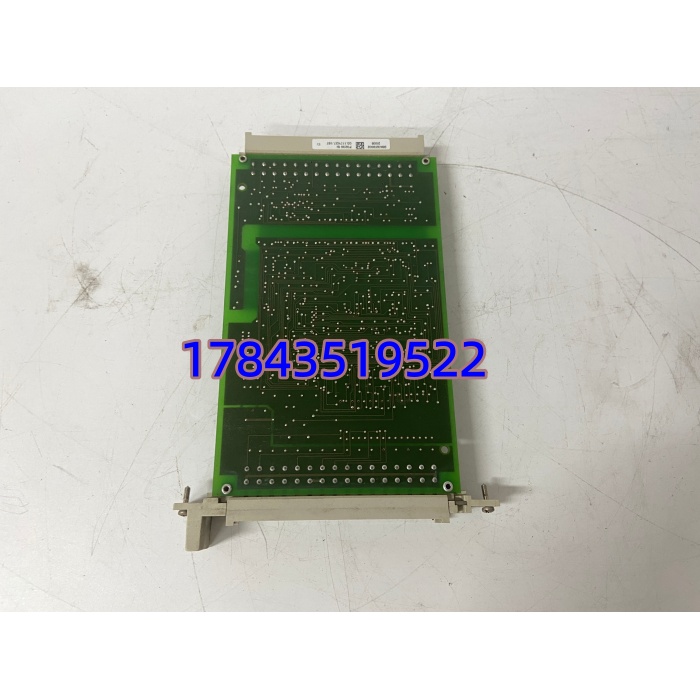

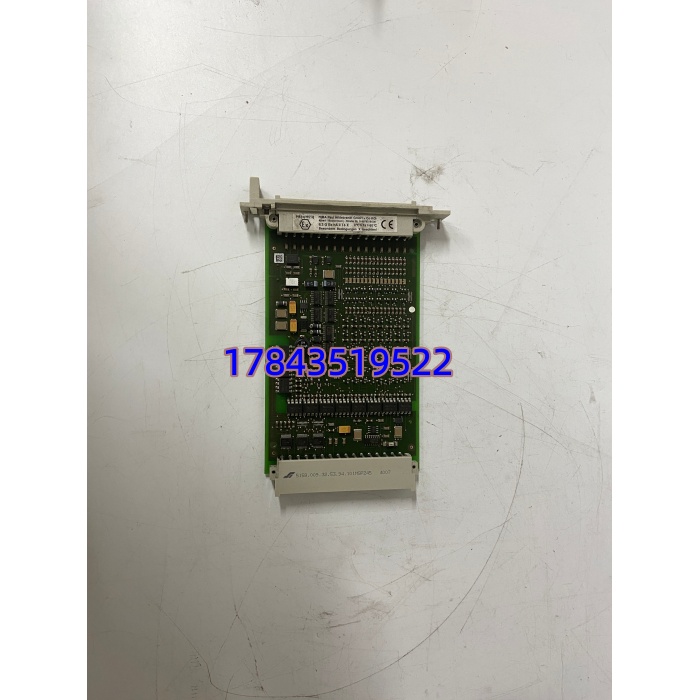

· 型号：F3236（订货号参考 984323602）
· 品牌：HIMA
· 系列：F3 Series — Safety-Related Digital Input Module for H41q/H51q / HIMatrix SIS
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | HIMA F3236（16-ch Safety Digital Input Module, SIL 3） |
| 典型物料号 | 984323602 / F 3236（部分批次标”F 3236 0530″） |
| 适用系统 | HIMA H41q / H51q（四重化/双冗余安全控制器）、HIMatrix F30/F33 安全机架 |
| 产品类别 | 安全相关数字量输入模块（Safety DI），过程安全仪表系统(SIS/ESD)用 |
| 输入通道 | 16路独立数字输入，分为两组各8通道，组内共地组间隔离 |
| 输入信号类型 | 24 V DC 机械触点（干接点）或 NAMUR 型传感器（6 mA @ 24V，”1-信号”），线路监测（断线＜1.2mA / 短路＞8mA） |
| 额定输入电压 | 24 V DC（工作范围 18–32 V DC，通常由机架背板或外部PS提供） |
| 输入阻抗 | 典型 ≈4 kΩ（带电缆插头）/ 12 kΩ（无插头），参考 IEC 60947-5-6 NAMUR |
| 切换时间（响应） | 典型 8 ms（滤波后），满足 SIS 联锁时限要求 |
| 安全完整性等级 | SIL 3 per IEC 61508 / AK 6 per DIN V 19250；SIL 4 在 H51q 1oo2 冗余配置下 |
| 硬件架构 | 双 Intel 386EX 32-bit 处理器（实际程序 + 反演程序），硬件比较器实时交叉校验；看门狗 Fail-Safe 导向安全态 |
| 自诊断 | 运行期自动检测输入串扰(walking-zero)、滤波电容功能、模块整体健康，诊断覆盖率＞99% |
| 供电（模块自身） | 背板 5 V DC ≈120 mA；部分变体允许 24 V DC ≈200 mA（依机架PS配置） |
| 安装方式 | 标准 HIMA F3 机架插槽（4 TE宽），DIN 导轨或机架导轨，需配前连接器（如 Z7116 16-pin 或 Z7126 等） |
| 状态指示 | 前面板 RUN / ERR LED + 16个通道状态 LED（绿色=ON，熄灭/红色=故障/断线） |
| 工作温度 | 0℃～＋60℃（部分资料 -20～+60℃），存储 -40～+85℃ |
| 相对湿度 | 5%～95% RH 非冷凝 |
| 防护等级 | IP20（柜内安装） |
| 物理尺寸(约) | 4 TE × 高约128mm × 深约180mm（含插头），重≈0.35kg |
| 认证 | TÜV SIL 3/AK 6、ATEX/IECEx Zone 2（部分后缀）、CE、cULus、FM Class I Div 2 |
产品介绍
在某海上平台ESD改造项目里，原设计把现场急停按钮和火气探头全并到普通PLC DI卡，SIL验算过不了——后来换成HIMA F3236才达标。这块卡的定位不是”多几路开关量输入”，而是SIS感知层的第一道安全屏障：双处理器跑正反逻辑交叉比对，每扫描周期做走零(walking-zero)串扰检测和线路监测，断线或短路直接报故障导向安全，不会像普通DI卡默默丢掉信号。对仍跑H41q/H51q或HIMatrix的存量装置，它是SIL 3认证链路里不可替代的物理接口。
生命周期上F3236仍在HIMA Active Product List（F3系列未宣布EOL），但特定后缀老批次逐步被新Rev.替代，市面有全新库存也有拆机流转。TCO考量很简单——它是SIS的输入大门，单点故障不直接跳车但会造成安全功能不可用或误旁路，审计必查。建议按ABC分类列入A类（若用于ESD/SIS主输入架），至少每套同型SIS机架备1件做Buffer Stock；冗余配置(1oo2 DI对)可全厂共享周转。
应用场景与库存策略
F3236异常多表现为”某组8通道全不刷新”或”通道LED乱闪ERR”，排查先看机架电源灯和前插头锁紧情况——海上高盐雾环境插头针氧化引起通道组失效挺常见。原厂新件交期通常4~8周，急用靠渠道现货。
- 油气/海上平台 — ESD紧急关断系统急停按钮、液位开高/低、压力开关采集｜非它不可因SIL 3认证及线路监测是SIS审计强制项｜建议：按SIS机架数备1件冷备，确认前连接器型号一致可互换
- 化工/石化装置 — 反应釜超压联锁、储罐高高/低低液位开关接入SIS｜非它不可因AK6安全隔离等级及TÜV证书绑定｜建议：多套同型SIS可共享1件周转；纳入A类年度点检记录模块ERR状态
- 电力/冶金 BCS(锅炉安全)/汽轮机保护 — 主汽门关闭位、EH油压低开关信号进安全控制器｜非它不可因与H41q CPU背板时序绑定｜建议：若机架已配1oo2 DI冗余对可不额外囤，但确保可热插拔更换且备件已写入最新组态CRC校验
- 新老混用现场 — 部分早期Rev.不支持最新FDS参数化｜建议：Last-time-buy时核对Firmware Revision与现网CPU兼容矩阵（HIMA Release Notes可查），新Rev通常向下兼容但旧卡插新架可能需FW升级
真实案例：某炼化厂重整装置SIS（HIMA H51q）运行第9年大修后开机，采集的紧急停炉按钮信号整组8通道报”Line Break”——现场量端子24V正常，拔下前插头发现第9–16通道对应针脚有绿色氧化层（原安装时未涂导电脂且柜内曾轻微渗冷凝水）。因无冷备且交期6周，临时拆邻线备用架顶替恢复，代价是全装置推迟开工18小时被考核。事后该厂规定：及所有SIS I/O模块每年大修做插头拔插清洁并拍照建档，按SIS机架数×1件建强制备件台账。
