描述
产品详情

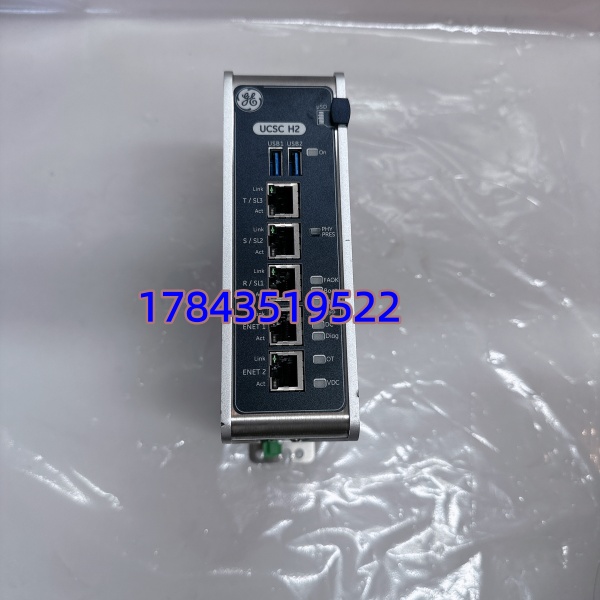

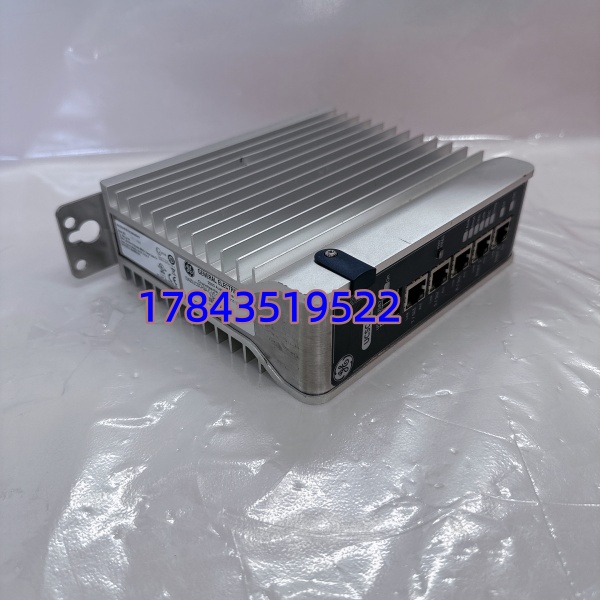

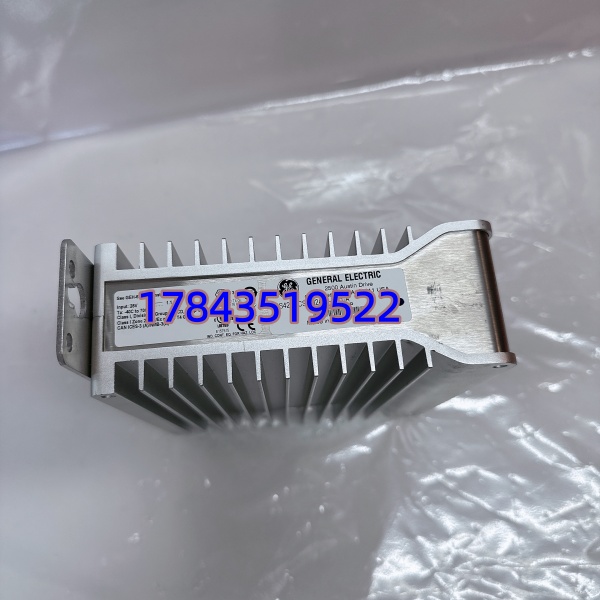

· 型号：IS420UCSCH2A-C-V0.1-A（核心型号 IS420UCSCH2A，后缀 C-V0.1-A 为接口/固件/BOM 版本标识）
· 品牌：GE Energy / GE Vernova (原 GE Industrial — Gas & Steam Turbine Controls)
· 系列：Mark VIe — Integrated Universal Controller (UCSCH2A Variant)
规格参数
- 产品型号：IS420UCSCH2A（完整标签 IS420UCSCH2A-C-V0.1-A，C=配置代码，V0.1=固件/PCB Rev，A=包装）
- 制造商：GE Energy / GE Vernova
- 系统归属：Mark VIe Turbine Control System — UC (Universal Controller) 集成架构
- 模块类型：Integrated Controller — Control Processor + Application Processor 合一（UC 系列，非分离 CCM+QMI）
- 处理器：板载 Intel 超低功耗双核 x86 兼容处理器（具体主频属 GE 专有，以手册为准）
- 内存：板载 DDR2/DDR3 SDRAM（典型 512MB～1GB），非易失存储存应用/历史缓存
- 操作系统：GE 专有实时内核 + Windows XP Embedded（应用层），TÜV 适用于 SIL 2/3（依系统配置）
- 控制程序：通过 ToolboxST (v6.x+/v7.x) 下装 .cim 控制策略（Simulink 自动代码或图形逻辑）
- 网络接口：2× 10/100/1000Base-TX RJ45（Primary/Secondary Mark VIe I/O Network，支持 HSR/PRP 依配置）
- 串行维护口：1× RS-232/485 DB9（现场端口调试、授权下载、手持终端）
- 现场总线选项（H2A 版）：部分 H2 系列含 PROFIBUS DP-V1 Slave 或 第三方接口——以实物标签接口有无 9-pin D-sub 为准；C 后缀通常指标准以太网+串口配置
- 与 I/O 通信：通过 UCSB 背板直接与 IS220 I/O Pack 交换过程数据，或经双绞线以太网连远程 I/O 包
- 供电：由 UCSB 控制背板供 +24 V DC（典型 18–36 V DC 范围）
- 状态指示：Power / Run / Fault / Ethernet Link/Act LED
- 无电池设计：配置/NVRAM 存 Flash，消除 CMOS 电池老化导致时钟丢步（优于老 Mark V CCM）
- 安装方式：插入专用 UCSB 控制模块背板（独立安装，不占 I/O Pack 槽位）
- 工作温度：0 ℃ ～ +60 ℃（柜内强制风冷推荐）
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5 % ～ 95 % RH（非凝露）
- 认证：UL / CE / IEC 61000-6-2/4，部分配置 TÜV SIL 2/3
- 配套软件：ToolboxST（控制组态/下装/在线监视）、CIMPLICITY HMI（可选集成显示）
- 生命周期：Active Mature，新项目部分推 Mark VIe+ 但 UCSCH2A 仍广泛 MRO 供应
产品介绍
IS420UCSCH2A 是 GE Mark VIe 系统”UC 架构”控制器——把老 Mark V 时代分离的控制处理器(CCM)和人机接口(QMI)合成一块板，插在 UCSB 控制背板上跟 IS220 I/O Pack 通信（背板或双绞线以太网均可）。H2A 这个版本是 UCSB H2 家族里带标准双 GbE+串口配置的常见型号，比早期 UC 多了部分接口灵活性。
跟前面写过的 UCSBH4A 比，H2A 与 H4A 主要差在接口组合/固件 BOM——物理可插同 UCSB 背板但固件版本和 I/O Pack 兼容性必须匹配，混用不同大版本会在 ToolboxST 报 Protocol Mismatch。换件前务必抄下旧板完整标签包括 Rev 码及 ToolboxST 里显示的 Firmware Version。同样强调：控制程序(.cim/.cfg) 不在电池保存——换板后需用 ToolboxST “Download All” 从工程备份重下装。
应用场景与行业案例
痛点切入
Mark VIe 控制柜报”Controller Not Responding”——重启暂恢复再犯，多是 UC 模块主板电容老化或以太网 PHY 温漂。单 UC 配置（非冗余双 UC）故障直接丢失透平控制，必须尽快换件。冗余 UC 配置允许热备切换更换故障单元。
典型场景
- 重型燃气轮机(9FA/9E/6FA) Mark VIe 控制间 — UCSCH2A 作主 UC，经双以太网连 IS220 I/O Pack 采火焰、振动、伺服阀反馈
- 蒸汽轮机 DEH/MEH 改造(替代 Mark V) — UC 架构简化柜内设备，减少独立 QMI 工控机故障点
- 联合循环电厂 BOP 辅机控制 — 单 UC + 少量 I/O Pack 控制给水泵/闭式水/ condensate
- 试验台/撬装压缩机组控制 — 紧凑型 Mark VIe 机柜，UC 直接带本地 I/O
真实案例
某 9F 燃机 Mark VIe 运行第 9 年夜班 HMI 报”Loss of Communication to Controller”，现场重启 UCSCH2A 暂恢复，一周后再死。到控制间量背板 24V DC 正常，交叉验证换 NOS IS420UCSCH2A（同 Rev），ToolboxST 从备份 .cim + .cfg 重下装（≈3 min），RUN 灯亮燃机顺控恢复。控制工程师说：”这板子不常坏，一坏就是半夜——柜里留一块且记着要同 Rev，别光看 几个字母。”
