描述
产品详情
· 型号：IS420ESWBH3AX
· 品牌：GE (General Electric / GE Vernova)
· 系列：Mark VIe / Mark VIeS — IONet Industrial Ethernet Switch (ESWB family, H3AX = 8-port铜缆版, 硬件版本A/X)
规格参数
- 产品类型：工业级非管理型以太网交换机（Unmanaged Layer 2 Store-and-Forward）
- 适用系统：GE Mark VIe 和 Mark VIeS 燃气轮机/汽轮机/压缩机控制系统 IONet 网络
- 端口配置：8 × 10/100Base-TX RJ45（铜缆），Auto-MDIX 自动交叉，全/半双工自动协商，无光纤口
- 转发方式：Store-and-Forward，无丢包缓存最小 256KB，MAC地址表 ≥2K～4K（依固件）
- 网络标准：IEEE 802.3、802.3u、802.3x Flow Control；支持 IGMP Snooping（抑制IONet组播泛洪）
- 供电电压：双冗余 24 VDC 或 28 VDC（范围 18～32 VDC），二极管或门隔离，典型功耗 <8W

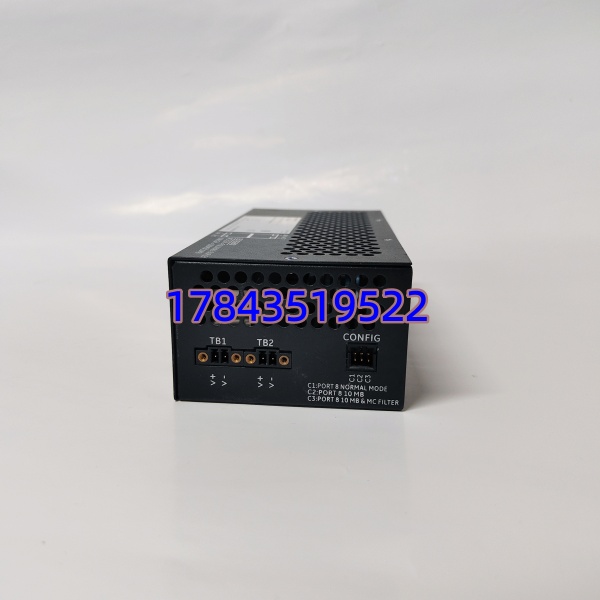

- 电源端子：可拆卸弹簧端子块（PWR1 / PWR2 / GND），建议两路分别取不同直流母线

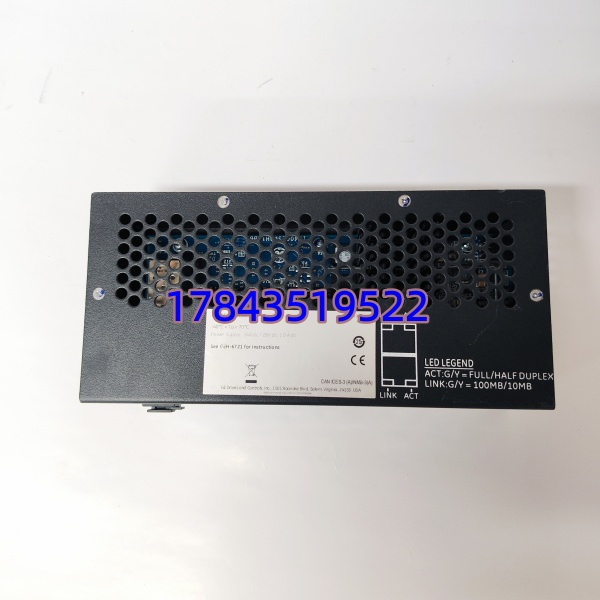

- 状态指示：每端口 Link/Activity LED；系统 PWR（绿）、Fault/RUN LED
- 安装方式：35mm DIN导轨（标配卡扣）或面板安装（需选配支架）
- 外壳：金属 IP20 防护，自然对流无风扇散热
- 工作温度：-40℃ ～ +70℃（部分资料标-30～+65℃，以铭牌为准），存储 -40～+85℃
- 湿度：5%～95% RH 非凝露，G3级污染环境可选 conformal coating版本
- 抗扰度：IEC 61000-6-2（工业抗扰）/ IEC 61000-6-4（发射）；EN 50121-4（轨道交通）；UL/cUL Class I Div 2 Groups A-D（需核对具体证书）
- 尺寸（约）：138 × 86 × 56 mm（5.43″ × 3.39″ × 2.20″），重量 ≈0.6～0.9 kg
- RJ45插拔寿命：≥200次
- 典型应用拓扑：UCSB控制器 ←→ IS420ESWBH3AX ←→ I/O Packs (IS220Yxxxx / IS420Yxxxx)
产品介绍
IS420ESWBH3AX是GE Mark VIe系统专用的8口IONet交换机——非管理型，插上电就跑，不给它设IP也不需登录Web页面。作用很单纯：把Mark VIe控制器的UCSB卡、各个I/O Pack（IS220/IS420 Y-series）、ToolboxST工程师站连在同一个确定性以太网段里，保证IONet报文微秒级抖动。
跟市面上几十块的TP-Link不一样，这货有双24VDC冗余电源输入（二极管或门）、宽温金属壳、-40℃启动、IGMP Snooping抑制组播风暴——这些是Mark VIe系统认证要求的。有一点要注意：H3AX是8口铜缆版，不带光纤口，如果现场需要光纤上联选IS420ESWBH3A（16口+光纤）或带SFP版本，别买错。
应用场景与行业案例
痛点：9F燃机控制柜老商用交换机夏天柜内60℃死机，IONet断连触发控制器”Communication Loss”跳机——事后查是普通IT交换机耐温不够且无冗余电源，Mark VIe对网络抖动极敏感。
典型场景：
- 燃气/蒸汽轮机控制柜（Mark VIe）：UCSB控制器+就地I/O Pack通过IS420ESWBH3AX组网，非它不可因需宽温/双电源/IONet兼容认证，商用交换机会导致同步故障或误跳
- 联合循环电厂辅机控制柜：连接HRSG现场I/O模块与主控室Mark VIe，紧凑8口够用不需16口大交换
- 压缩机/泵站撬装控制（Mark VIeS）：小空间DIN导轨安装，双路28VDC取自控柜直流母线
- 旧Mark V系统升级Mark VIe过渡期：保留原有IONet拓扑，用此交换机替换老同轴或早期Hub
真实案例：
某9E燃机年检发现#1控制柜IONet偶尔闪断，ToolboxST报”Rcv Timeout IONet”。原柜用了某品牌商用8口交换机，夏天午后柜温升至58℃时Link灯闪——换IS420ESWBH3AX，双路28VDC分别取A/B段直流母线，拧紧端子，LINK全常绿，此后两年零通信相关非停。老师傅后来所有Mark VIe柜一律要求用GE原厂IONet交换机，商用货省那几百块不够一次跳机损失的零头。
