描述

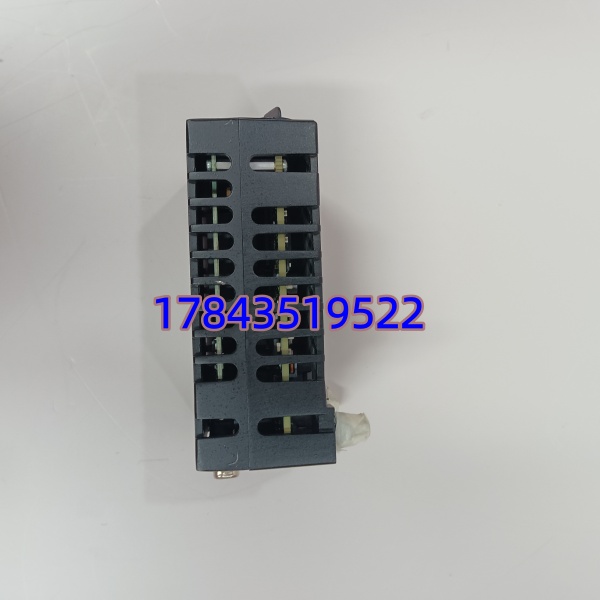

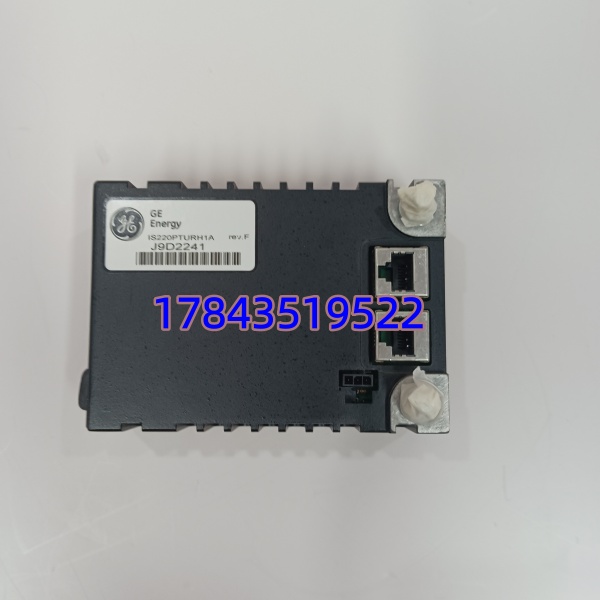

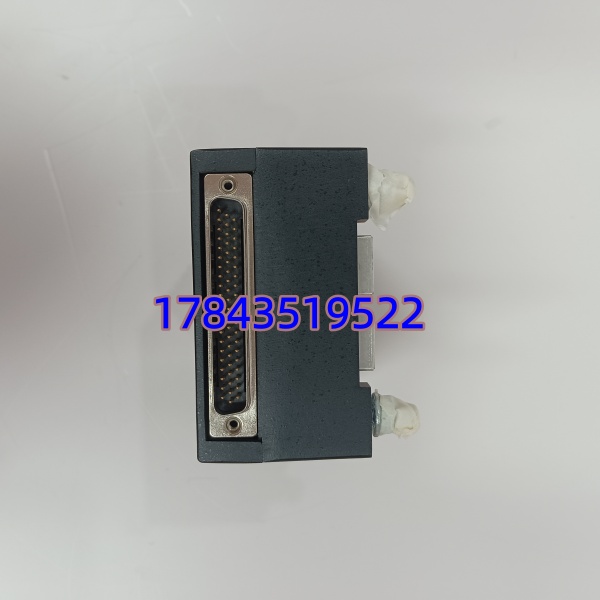

产品详情
· 型号：IS220PTURH1A
· 品牌：GE（General Electric / GE Vernova — Speedtronic Mark VIe）
· 系列：Mark VIe PTUR — Protective Turbine / Compressor Trip & Overspeed I/O Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS220PTURH1A（PTUR I/O Pack，H1A=硬件rev，末字母A=标准涂层/配置） |
| 产品类型 | GE Mark VIe Protective Trip & Overspeed I/O Pack（需配TBAx Trip Terminal Base） |
| 适用系统 | GE Speedtronic™ Mark VIe — Gas Turbine / Steam Turbine / Compressor Protection |
| 保护数字输入(DI) | ≥24路 24VDC 光耦隔离干/湿接点（典型阈值 13–15VDC ON，反极性保护），含硬接线急停/超速/振动/排温高等 |
| Trip输出 | 经TBAx底座驱动三路或更多硬件Trip Relay（通常外接主汽门/燃料切断电磁阀），表决逻辑由PTUR+QTV协同 |
| 超速通道 | 支持两路独立磁阻/Proximitor转速探头输入（经专用转速I/O如IS220PDOAH1A或IS220VME配合，部分架构PTUR关联Vote） |
| 通信接口 | 双冗余 IONet (10/100Base-TX Ethernet) 与 Mark VIe UC/Controller 通信；不支持 VME 背板 |
| 表决支持 | Simplex / Dual / TMR (Triple Modular Redundancy) 配置，硬件级别Trip Vote可与VPRO/QTV做Quad-Vote |
| 内置诊断 | 上电BIT、DI通道线路监测（开路/短路告警）、通信心跳丢失检测、Watchdog |
| 前面板指示 | PWR / ACT / FLT / DI Bank LED（可视本地排查） |
| 供电方式 | 由Trip端子底座背板引入 24 VDC（双路冗余推荐，允许 18–32 VDC） |
| 模块功耗 | 典型 4–6 W |
| 隔离 | DI↔背板 ≥1500 VDC 光电隔离；Trip回路↔系统隔离 |
| 热插拔 | 支持在线更换（TMR架构无扰动；Simplex需确认不影响保护投入状态） |
| 配套端子底座 | IS200TBAIH1C / IS200TBTBH1B / IS210TBAIH1B（依机柜BOM，Keying须匹配） |
| 工作温度 | 0～+65℃（标准），敷形涂层版 -30～+65℃ |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95% 非凝露 |
| 安装方式 | 插入 TBAx Trip Terminal Base（导向销＋锁紧闩），Base用DIN轨或螺钉固定 |
| 物理尺寸(约) | 模块 233×38×165 mm；含包覆 ≈0.35 kg |
| 认证 | UL / CSA / CE；符合 IEC 61508 SIL 3（在限定TMR/QTV架构下） |
| 兼容替代参考 | 旧Mark VI IS200VTURH1B(VME)不能直替；IS220PTURH1B为同系小改版通常可互换核检Keying |
产品介绍
汽轮机保护柜里这块PTUR是真正”拍板”谁说了停机的——所有硬接线急停、超速、轴振大、排温超高最后汇总到它做硬件表决，再驱动Trip Relay切断燃料。现场实测发现它失效模式多是DI光耦老化导致某路保护信号读不到（报通道开路）或IONet心跳丢失进入Safe State（默认Trip），后者反而安全但让你莫名其妙跳机。某个9FA燃机曾因PTUR与控制器IONet交换机端口协商异常反复Safe Trip——换模块加刷新交换机固件解决，折腾掉大半个夜班。
从库存视角它是无可争议的A类核心件：PTUR故障→保护系统不可用或误动跳机，通常无降级运行模式（除非业主冒险旁路——我们不鼓励）。GE目前IS220PTURH1A仍可订但交期偶拉长（4～10周），建议按保护控制柜备至少1件全新冷备密封保存，TMR架构三取二配置站点额外留意同步备对应Rev./Keying一致的模块。别忘备份ToolboxST .tcf/.tcw——换PTUR后需重下配置并做Trip Test验证后方投保护。
应用场景与库存策略
PTUR通常每套燃机/汽机保护柜配1～3块（Simplex/TMR），坏掉轻则保护闭锁重则误动跳机。大修期建议做Protective Device Test (PDT)验证每路DI及Trip Vote逻辑。
- 燃机/汽机—Mark VIe主保护柜(急停/超速/排温/振动 Trip Vote)：非它不可，涉机组安全停机 → 建议按保护柜备1件冷备(A类)，TMR三取二站点确认三块同Rev.可互换；春秋检做PDT。
- 压缩机组/小透平—简化保护(Simplex PTUR)：停机损失可接受时可不专设备件但签48h急调，最低全厂备1块覆盖。
- 非Mark VIe架构(老Mark VI VME或Ovation/DeltaV)：不适用，勿采购——老VTUR(VME)不能替本件。
- 配套提示：TBAx Trip端子底座（IS200TBAIH1C等）也属单点故障且易氧化，建议按保护柜基数备1块底座或最低确认渠道可急调；Trip Relay包(通常独立柜装)另归ESD备件清单。
真实案例：南方某9E燃机#1机组Mark VIe保护柜单PTUR(Simplex配置——老改造项目)运行第7年夏季因柜内冷却风扇停转短时超温致PTUR模块一片DI光耦阈值漂移，控制室报”Protection Input Open—Trip Disabled”闭锁保护并预报警（未跳机）。原厂交期报8周，幸现场技改时按建议留了一块IS220PTURH1A冷备（同Keying匹配TBAx底座），热插替换ToolboxST重下配置→执行完整Trip Test（急停按钮/超速模拟/排温高）→保护复役。事后把PTUR正式升A类一机一备——保护模块省这块钱赌的是不老化或不误动，现场老法师都知道不值当。
