描述
产品详情
· 型号：IS215UCVHM06A（UCVH 控制器）+ VET2-A21010（VME 背板/接口模块，P/N 350-9300007672-12F010 A1）
· 品牌：GE Power / GE Vernova
· 系列：Mark VI / Mark VIe Speedtronic 涡轮机控制系统 — UCVH Processor + VET2 VME Backplane
规格参数

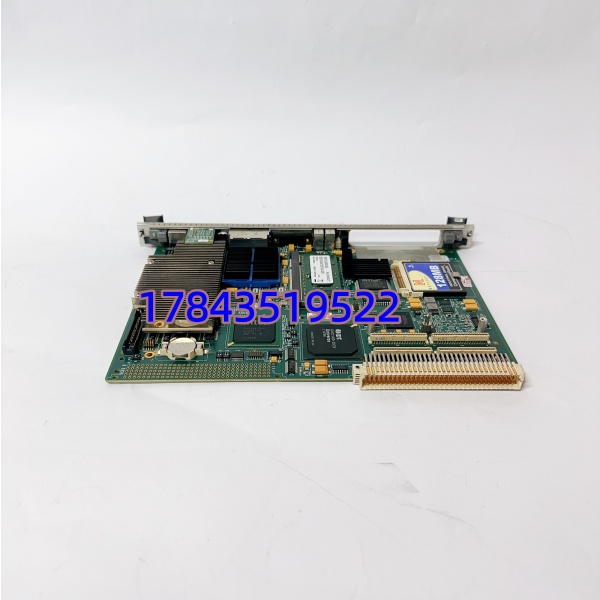

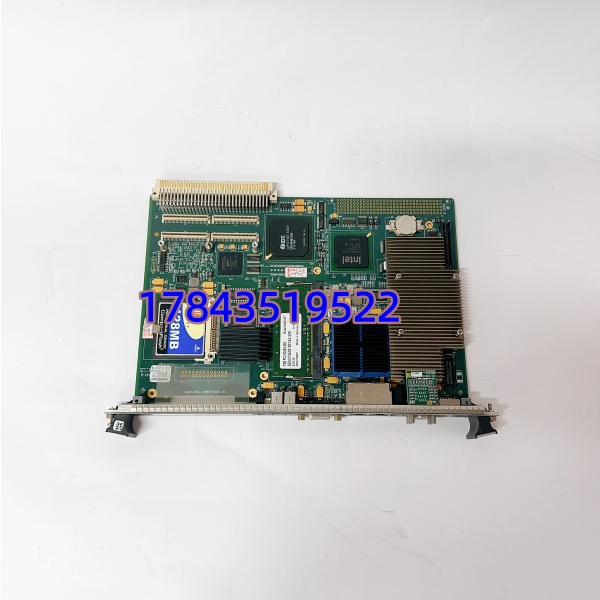

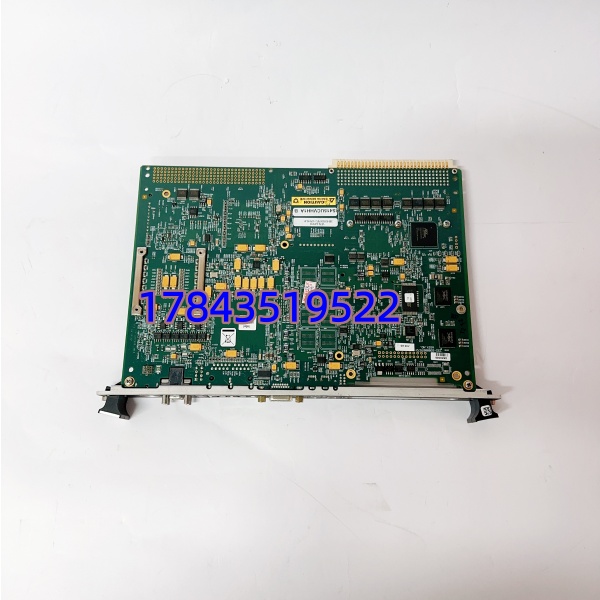

A. IS215UCVHM06A — UCVH VME 控制器
- 完整型号：IS215UCVHM06A，部分资料关联 350-9300007672-12F010 A1 作为套件/版本标识
- 产品定位：Mark VI/Mark VIe 涡轮机控制核心处理器（UCVH = Universal Control VME High-performance）
- 处理器：Intel Celeron M ULV（部分资料标 1.06GHz，亦有资料标 PowerPC 750GL 800MHz——依实际板卡芯片为准，不同 Rev 可能不同）
- 内存：128 MB DDR2 SDRAM + 128 MB Flash（部分资料标 512MB RAM——需核对实物铭牌）
- 操作系统：QNX Neutrino RTOS（实时操作系统）
- 以太网：2× 10/100Base-TX RJ45（独立子网，支持 Modbus TCP / EGD / IONet）
- 串行口：2× RS-232/485（DB9，用于调试/服务/第三方连接）
- 其他接口：1× VGA（本地 HMI 调试）、2× USB（键鼠/服务）、PS/2（部分版本）
- VME 总线：VME64x（IEEE 1014），作为系统控制器与 I/O 模块通信
- 控制周期：典型 1～10 ms（依 ToolboxST 配置及 TMR 设定）
- 冗余支持：Simplex / Dual / TMR（三取二表决），TMR 需三块 UCVH 配 VET2 背板
- 组态软件：GE ToolboxST（需版本匹配——R4.x/R5.x/R6.x 依固件）
- 供电：由 VME 背板 +24V DC 供给（典型 18～36V 范围），功耗 ≈12～18W
- 前面板指示：PWR、RUN/Active、FLT/Fail、Ethernet Link/Act LED
- 工作温度：0～+60℃（部分宽温资料标 -20～+60℃，以铭牌为准）
- 安装：插入 Mark VI/VIe VME 机箱（如 PSCA/PSCL 13/21 槽机架）Slot 1 或指定 UCVH 槽位
B. VET2-A21010 — VME 背板/接口模块
- 完整标识：VET2-A21010，GE 部件号 350-9300007672-12F010 A1（Rev A1）
- 产品定位：Mark VI/VIe VME 总线背板/接口模块——为 UCVH 处理器及 I/O 模块提供物理插槽、电源分配与总线互连
- 兼容控制器：IS215UCVGH1A/1B/1C/1D 系列及 IS215UCVHM06A（UCVH 系列）
- 总线标准：VME64（ANSI/VITA 1-1994），J1/P1 + J2/P2 连接器
- 槽位：依机箱型号（13 槽或 21 槽 VME 机架），支持 UCVH + 多块 I/O 卡（TBCI/TCQC 等）
- 电源分配：背板 5V/±12V/24V 分配至各槽位（具体电压依 I/O 卡需求，由机箱电源模块供给）
- 信号完整性：特性阻抗匹配 50Ω / 75Ω（依信号类型），最大串扰 <50mV
- 隔离：通道间 500V AC（1 min），通道对地 1000V AC（1 min）
- 前面板：状态 LED 面板（Module OK / Comm / Fault 依具体配置）
- 通信接口：通过背板 UDH（Unit Data Highway）与 I/O 模块及通信子卡（VCMI 等）互联
- 安装：固定安装于 Mark VI/VIe VME 控制机箱背部，非用户可热插拔部件
- 工作温度：0～+60℃（与机箱共享散热风道）
- 尺寸：依机箱（约 233×160mm 标准 6U VME 背板尺寸，以实物为准）
产品介绍
IS215UCVHM06A 是 GE Mark VI/VIe 的 UCVH 系列 VME 控制卡——它是燃机/汽机控制系统的”大脑”，负责执行 Speedtronic 控制逻辑（燃料行程基准 FSR、加速度限制、临界转速避开、跳闸矩阵），通过 VME 背板与 I/O 模块（TBCI/TCQC/UR6UH 等）通信，双以太网口分别接 HMI（CIMPLICITY）和 Plant Network/Historian。VET2-A21010 是与之配套的 VME 背板/接口模块，为 UCVH 及所有 I/O 卡提供物理插槽、电源分配和 UDH 总线互连——没有 VET2 背板，UCVH 插在机箱里物理上就没连上任何 I/O。
坦白讲，这两件是”一进一出”的套件——换 UCVH 通常也要检查 背板金手指和连接器是否氧化（尤其海边/高湿电厂）。采购时确认：①UCVH 的硬件 Rev（M06A 后缀）与你现网其他 UCVH 是否一致（TMR 要求三块同大版本）；②-A21010 是否与你的 VME 机箱型号匹配（13 槽 PSCA 或 21 槽 PSCL）；③ToolboxST 版本是否支持该 UCVH 固件（通常 R4.x+ 支持 M06A）。
应用场景与行业案例
我在现场遇到最惊险的一次：9F 燃机 Mark VIe 控制柜三冗余 UCVH 中 #1 板报”Processor Fail — Internal Watchdog Timeout”，R/B 两块继续 2oo3 运行。拔下 #1 UCVH 发现背面 BGA 区域有轻微变色（长期 50℃+ 热循环）， 背板对应槽位 J1 连接器针脚有轻微氧化。换上新 UCVH（同 Rev M06A），ToolboxST Connect→Download Application（.tcf 从工程师站备份还原），在 TMR 配置中执行 Synchronization——约 40 秒三块同步完成，绿灯全亮。顺便用无水酒精棉签擦了 背板对应槽位连接器。
典型适用场景：
- 9E/9F/6FA 燃机 Mark VI/VIe 控制柜：UCVH 执行燃机控制与保护， 背板互联所有 I/O 卡，TMR 三取二架构保证单点故障不停机。
- 联合循环蒸汽轮机 DEH 控制（Mark VIe 扩展）：UCVH 通过 IONet 光纤连汽轮机 I/O 站做 DEH 功能， 背板提供本地 I/O 总线。
- 老 Mark V 升级 Mark VI/VIe：原 Mark V 机架替换，UCVH + 成套安装，ToolboxST 迁移原 Speedtronic 逻辑（部分需重写）。
- 炼化厂燃气压缩机驱动机控制柜：小型燃机/膨胀机配 Mark VIe 控制包→单/双 UCVH + 背板足够。
真实案例：沿海某 9E 电厂 Mark VI 系统运行第 11 年，#2 UCVH 报”Flash File System Error — Remounting RO”。旧板拔下 背板发现对应槽位 J2/P2 连接器有盐雾腐蚀痕迹（控制室距海边约 800m）。调备件 IS215UCVHM06A + -A21010 成套更换（因 也需拆机箱后盖才能换，干脆一起换），ToolboxST R5.03 连新 UCVH → Download Application + IONet Config → TMR Synchronization PASS → 三块绿灯。教训：。
