产品详情

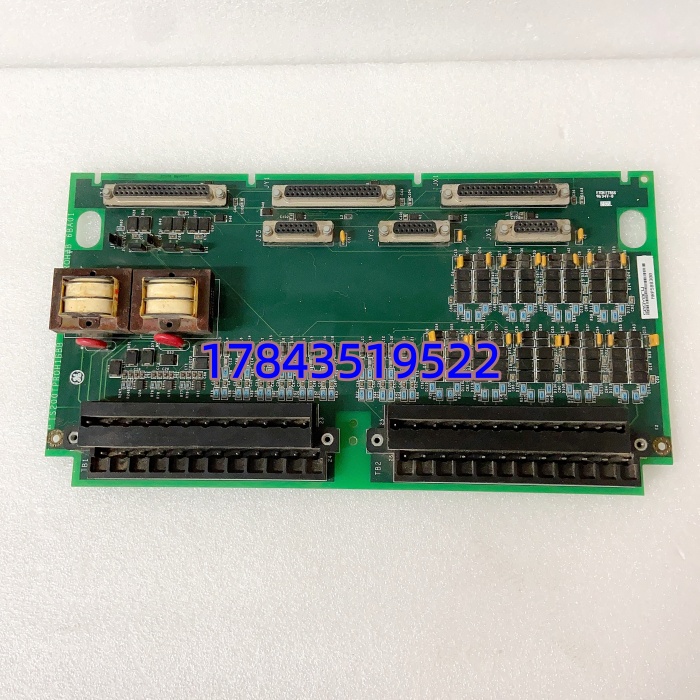

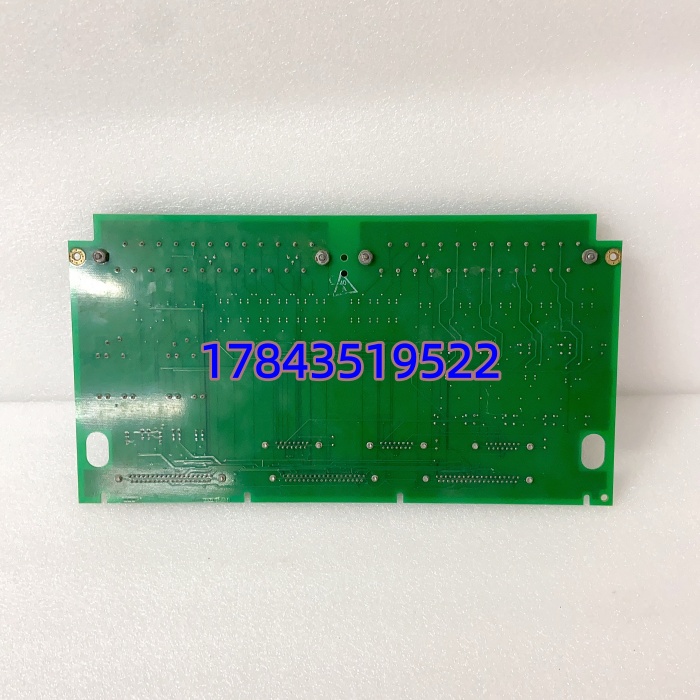

· 型号：IS200TPROH1BBB
· 品牌：GE（General Electric – GE Energy / GE Vernova）
· 系列：Mark VI / Mark VIe Speedtronic 燃气轮机及蒸汽轮机控制系统
规格参数
- 产品类型：TMR Trip Protection Relay Output Module（保护跳闸继电器输出模块）
- 适用系统：GE Mark VI / Mark VIe 控制系统 I/O 包机架（VME或专用保护机架）
- 输出通道数：8路独立隔离输出（具体以硬件版本为准，常见为继电器触点或SSR）
- 输出类型：干接点继电器输出 / 固态继电器（SSR），光电隔离
- 触点容量：典型 2A@250VAC / 2A@30VDC（阻性负载），需核对原厂手册
- 隔离耐压：通道对背板 ≥2500V AC（1分钟），信号与电源间隔离
- 表决架构：支持TMR三重模冗余，3块模块组成2oo3（二取三）硬件表决逻辑
- 供电方式：由Mark VIe机架背板提供 28VDC 冗余电源（典型）
- 功耗：约 6W～10W（依负载及版本不同）
- 状态指示：每通道绿灯（ON）+ 模块红灯（FAULT/健康指示）LED
- 工作温度：-30℃ ～ +70℃
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH（非冷凝）
- 安全认证：IEC 61508SIL 3，API 670机械保护标准，UL 61010-1，CE
- 安装方式：插板式，安装于Mark VIe I/O包或保护机架，支持在线更换（带电插拔需注意顺序）
- 防护等级：IP20（控制柜内安装）
产品介绍
IS200TPROH1BBB是GE Mark VIe燃机控制系统中执行”最后一道命令”的保护输出模块。它不直接参与过程调节，而是在控制器判定超速、振动越限、轴向位移过大或润滑油压低时，输出跳闸信号驱动主燃料截止阀（GCV/FSV）的泄放电磁阀、跳闸油泄放阀及ESD报警回路。模块内建光电隔离和通道级诊断，触点状态实时回传控制器——继电器触点若因电弧烧结粘连，”Relay Stuck”诊断会立即上报告警，防止下次拒动。
和通用PLC继电器输出卡最大的区别：它原生支持TMR 2oo3表决——三块TPROH分别受R/S/T控制器独立驱动，只有≥2块同时发出跳闸指令才真正动作。单通道漂移、断线或模块故障不会造成误跳，也不会造成拒动。这是SIL 3级保护回路硬要求的架构，通用模块做不到这点。
应用场景与行业案例
痛点切入（工程师视角）：
凌晨两点燃机报超速测试，发现跳闸回路没动作——查下来是老TPROH模块继电器触点烧死粘连，系统自检报了”Relay Stuck”但没人盯。这种事在老厂常见，一旦真超速时拒动就是叶片打烂的代价。反过来，单模块故障引发误跳闸导致非计划停机，调度罚到你肉疼。这卡的存在意义就是两件事：别拒动、也别误动。
典型场景：
- 重型燃气轮机（GE 6B/7E/9F/7HA/9HA）Mark VIe控制柜 — 驱动主燃料切断阀跳闸线圈及跳闸油泄放电磁阀，需SIL 3 + 2oo3表决，通用DO卡过不了安评
- 蒸汽轮机ETS（Emergency Trip System）— 轴向位移/振动/差胀超限时触发AST电磁阀，要求失电安全（Fail-Safe）及触点状态反馈
- 联合循环电厂辅机保护 — 驱动润滑油应急泵启动继电器、发电机断路器跳闸回路，需通道间高隔离防感应电压干扰现场DI串扰
- 海上平台燃机撬块 — 高温高湿盐雾环境，需工业级PCB及MOV过压保护，模块自带诊断减少上平台巡检频次
真实案例：
南方某9F联合循环电厂，大修后开机前做ETS通道试验，#2机架TPROH输出无反应。量触点已开路——上一任维护插的是翻新版，内部继电器线圈老化断路但LED还亮（假健康）。连夜从同城备件库调一块测试OK的IS200TPROH1BBB换上，ToolboxST读回通道状态正常，次日凌晨顺利点火。老师傅感慨一句：保护回路的卡，省那两千块买翻新的钱，不够一次非计划停机损失的零头。
