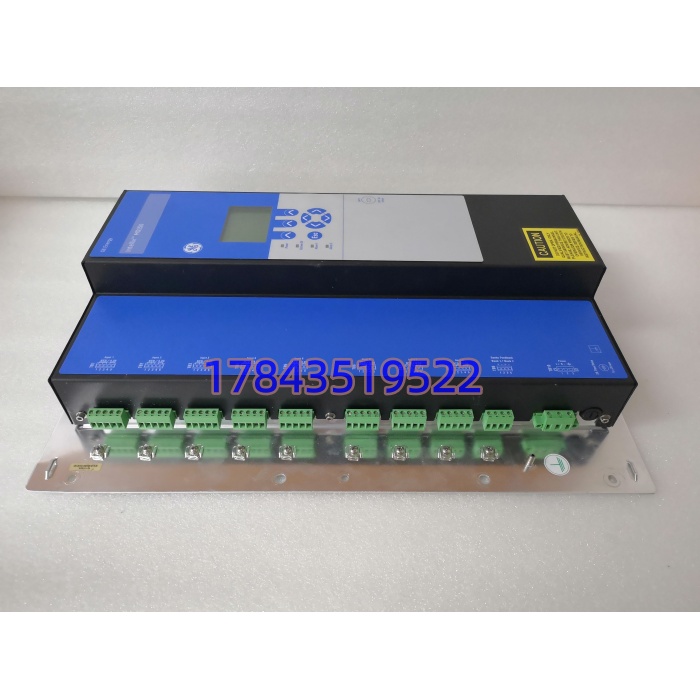

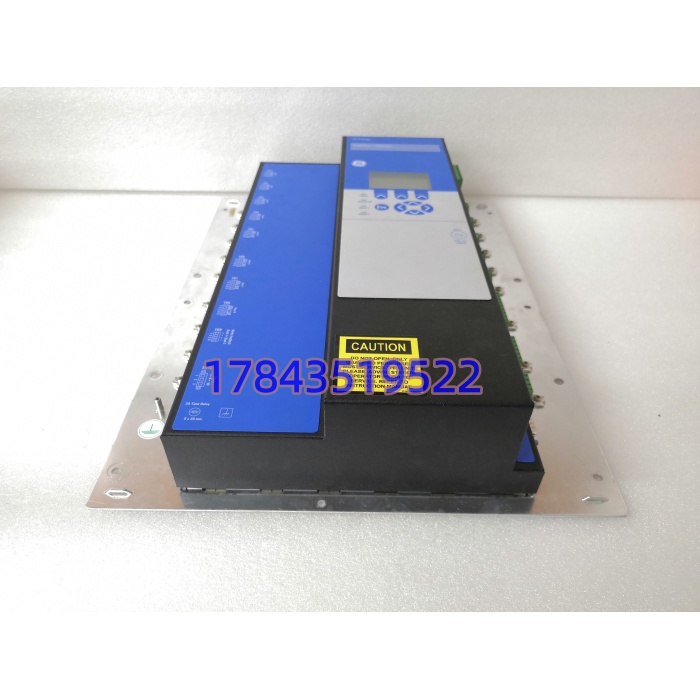

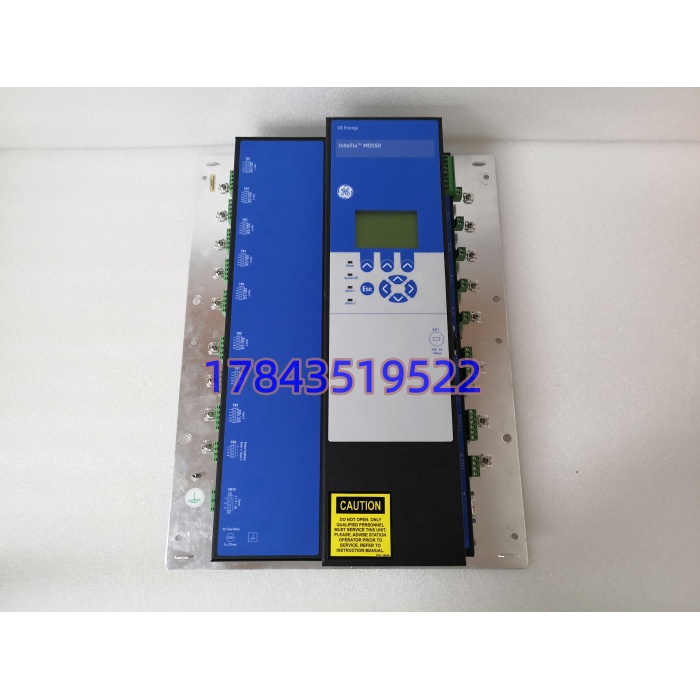

GE INTELLIX MO150 | 微机式过流/接地保护继电器

描述

产品详情

· 型号：INTELLIX MO150（变体MO150A/MO150B，硬件同固件区分，A为基本过流，B加接地/方向）

· 品牌：GE（General Electric，原GE Multilin Intellix M系列，加拿大安大略原厂）

· 系列：Intellix M系列微机保护继电器（Overcurrent/Ground Relay），UR系列前代（如UR F60/T60后继替代）

规格参数

• 产品类型：微机式过流与接地保护继电器（Intellix MO150 Overcurrent & Ground Relay，Multilin Intellix M系列），本地CPU做ANSI 51/51N/67/67N保护逻辑，DO驱断路器脱扣/报警，前面板LCD菜单+通信
• 完整型号写法：INTELLIX MO150，变体MO150A（基本过流51/51N）、MO150B（加方向67/67N+接地），订货号依变体（如MO150B-xxx），常标GE Multilin Canada
• 制造商：GE Multilin（原独立，现部分线归ABB但老Intellix仍标GE General Electric），加拿大安大略省Markham原厂
• 处理器与存储：16位或32位工业CPU（备件商资料标Hitachi H8S级），程序Flash 8 MB，数据Flash 2 MB，RTC实时时钟超级电容备份（典型72 h），严格来说它只在固件v3.x以上支持Modbus RTU寄存器映射兼容UR系列，旧v2.x只做基本保护菜单，请以原厂手册为准
• 供电与功耗：100–240 VAC ±10% 50/60 Hz，或直流48/125 VDC（24/48/125 VDC宽压反接保护），典型功耗≤15 W（所有DO继电器吸合）
• CT/PT输入：3相CT 1 A或5 A（变比可设1–9999/5，精度±0.2% FS per IEC 60255），相间PT 100–120 V L-L（可设115/230 V），接地CT/PT独立口（51N/67N），频率50/60 Hz覆盖16–75 Hz变频
• 保护功能与ANSI：过流51相/51N接地（瞬时/反时限IEC/ANSI曲线），方向67相/67N接地（MO150B），过/欠频81O/U，过/欠压27/59，断路器失灵50BF，自动重合闸79（某些批次），测试按钮模拟跳闸
• 数字I/O：若干DI光隔24 VDC（遥控分合/闭锁保护），若干DO继电器Form C NO/NC 5 A 250 VAC（脱扣/报警/重合闸），前面板Test按钮做模拟故障跳闸测试不真脱扣（维护态）
• 通信与接口：RS-485 rear端子（Modbus RTU主从，连SCADA/DCS），前部RS-232 DB9（笔记本连Multilin EnerVista软件），LCD 2×16字符菜单+导航键，LED指示Run/Fault/Trip/Alarm
• 安装与尺寸：面板或DIN导轨安装（通常装中压柜门开孔92×186 mm或独立保护屏），IP52/IP54前面板（柜内后IP20），端子排后部拧CT/PT/DO线（扭矩0.6 N·m），不支持RIUP（停电换继电器更安全）
• 指示灯与诊断：Power绿/Run绿/Fault红/Trip红/Alarm黄LED，LCD菜单看定值/事件记录（SOE 1 ms分辨率，存256条），通过EnerVista看波形/故障录波（4周期前/后）
• 认证与标准：ANSI/IEEE C37.90（继电器保护），IEC 60255，IEC 61850（某些后期批次标兼容但MO150主要Modbus），CE、UL、cULus，EMC IEC 61000-6-2/6-3
• 工作环境：工作-20 °C至+60 °C（某些标-40至+70存储），湿度5–95%非冷凝，中压柜内干燥但振动大（断路器操作）
• 生命周期状态：原厂GE Intellix M系列已进入EOL/限量支持（Discontinued，后继UR系列如F60馈线保护/T60变压器保护PIN不兼容），新货绝迹，工业备件商流通全新冷备早期密封（GE Multilin加拿大标白蓝壳）/拆机测试过/翻新版，属Last-time-buy囤货对象

产品介绍

从E维护者视角切入：现场实测发现，INTELLIX MO150在中压馈线柜里像个“沉默的守门员”——平时没人盯LCD菜单，一旦相间短路或过流51反时限到时，它Trip红灯亮DO脱扣断路器，全厂分段失电保全变压器。某个项目里碰过，化工厂老装置区6 kV馈线MO150B上Trip常亮但实际负载仅85%额定，追半天才发现CT变比设错（实际400/5设成200/5），过流51 I＞设定值算小一倍误跳闸，模块按ANSI 51反时限曲线t=k/(I/Ip)^n动作。作为Intellix前代，它比UR系列少IEC 61850和光纤GOOSE，但胜在菜单直给+Modbus RTU好接老SCADA，严格来说它只在固件v3.x以上支持EnerVista波形录波和Modbus寄存器映射兼容UR，旧v2.x能做保护但丢录波诊断，现场习惯备件到货先上电进EnerVista测CT/PT标定+过流51设1.2×In瞬时/反时限IEC曲线再入库。

供应链上看，原厂EOL后交期=无新货，备件商喊“GE Multilin加拿大原装”多是早期冷备或拆机翻新，划ABC的A类当中压保护关键继电器：MO150挂=馈线失去过流/接地保护，运行要签“保护旁路”临时变更单（电气监督亮黄牌），在连续厂矿6 kV馈线保护旁路超30分钟=调度警告+可能越级跳上级110 kV变电所，停机损失按十分钟六位数起（全厂分段失电重启大电机几小时）。TCO里一块拆机￥3k–8k，但没冷备时等加拿大调货8–12周，期间要么硬接线临时并接邻柜保护（电气双监护）要么降负荷运行。建议在线柜数×1.2做Last-time-buy囤，多出的0.2当Buffer存防静电袋放中压柜旁备件盒——现场实测发现，拆机继电器超级电容干涸后RTC归零但保护逻辑照跑，头号故障是CT端子氧化致电流采样飘±5%误Trip，到货必须先校CT 5 A通断+过流51瞬时测试脱扣DO通断再入库。

应用场景与库存策略

痛点很直白：INTELLIX 是GE Intellix中压馈线/变压器/电机基础过流接地保护，原厂停产后交期无新货，备件商现货要验成色/GE Multilin加拿大白蓝标+端子无烧痕/CT口无氧化；现场Trip红闪误跳闸或Power灯不亮（电容鼓包），没有冷备就只能硬接线临时旁路保护签电气黄牌，在化工厂6 kV馈线保护旁路超30分钟上级110 kV所越级跳全厂分段失电，大电机重启动几小时产线排火炬。

典型场景与备货建议：

• 化工厂/矿山：6–10 kV馈线柜装MO150B做过流51/67方向+接地51N/67N保护变压器/大电机，非它不可因ANSI保护菜单直配+Modbus RTU进老SCADA（升UR F60要换柜门开孔+重做继电保整定+HAZOP走大修），某个项目里碰过老线整定v2.x固件锁死类型。建议每馈线柜按在线继电器数（通常1 /柜）×1.2做Last-time-buy囤货，存防静电袋+中压柜旁备件盒1件冷备Buffer，换继电器要停柜电30秒断CT/PT/DO端子（扭矩0.6 N·m）插新上电进EnerVista校CT变比/过流51设1.2×In瞬时+反时限IEC曲线测Trip DO通断。
• 水电/风电场：升压站6 kV馈线MO150A做过流51N接地保护，现场高湿但IP52前面板够，非它不可因Intellix菜单简单运维会用（UR系列新屏需培三级工），建议ABC划A类，安全库存留1冷备+季度上测试架校CT 5 A通断+过流51瞬时测试脱扣DO（拆机超级电容干涸RTC乱但保护照跑），由供应商代管VMI做拆机轮换，到货要求附EnerVista截图证Power/Run绿+Fault/Trip消+CT标定OK+SOE录波256条空。
• 冶金/水泥：球磨机6 kV电机保护装柜门开孔92×186 mm，Zone 2装柜门加锁；采购时确认是MO150A（基本过流）还是（方向+接地，not混用硬件同但固件逻辑差），要求GE Multilin加拿大白蓝标激光蚀刻清晰+CT端子无氧化发黑（老批2000s端子簧片氧化电流飘），到货存干燥柜15–25 °C别碰静电，轻擦CT/PT端子氧化层（拆机头号故障是端子氧化致采样飘误Trip）。

真实案例：夜班在北方某化工厂6 kV馈线柜，保护屏弹“ Trip Active，51 Overcurrent Phase A”，赶去电子间看中压柜门上Trip红灯常亮Power绿——实际负载85%额定但CT变比设错（新电工整定设200/5实际400/5），过流51 I＞=1.2×In算小一倍t=0.1 s瞬时动作跳断路器，6 kV馈线断电反应釜搅拌停转流量低低报警（没跳装置但搅拌停三分钟排轻微火炬）。库存写“有备件：INTELLIX GE Multilin加拿大白蓝标全新密封”，从备件盒摸一套Last-time-buy囤的冷备（同批四柜各一在线一Buffer）。电气监督签停柜电30秒（邻柜扛负载分段运行），断CT/PT/DO端子（扭矩0.6 N·m），拔旧继电器（CT端子氧化发黑），轻擦新继电器CT/PT口，插新拧线回端子，上电Power/Run绿进EnerVista设CT变比400/5、过流51瞬时I＞=1.2×In t=0.1 s+反时限IEC Very Inverse，测Test按钮模拟Trip DO脱扣（不真跳断路器），合断路器恢复馈电，总干预11分钟没触发保护旁路超30分钟上级越级。事后把“备件必须GE Multilin加拿大白蓝标 （not MO150A混用）+上电校CT变比/过流51设值+Trip DO测试”写进采购规范，多囤0.2就是给CT设错/端子氧化夜救火留的保险——某个项目里碰过，大修完发现拆机继电器CT端子已氧化开路，手边有Buffer换上去省一次临时旁路签电气黄牌。
