描述
产品详情

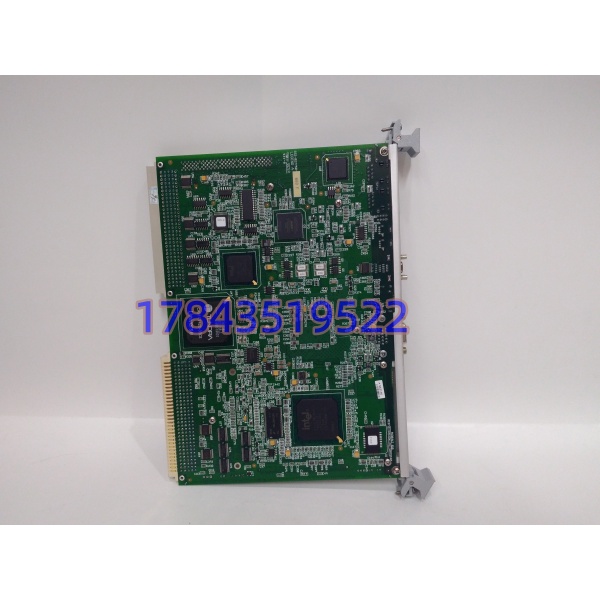

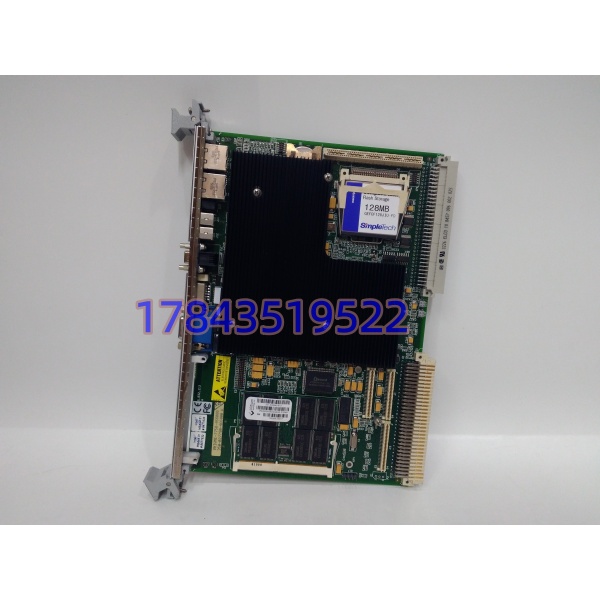

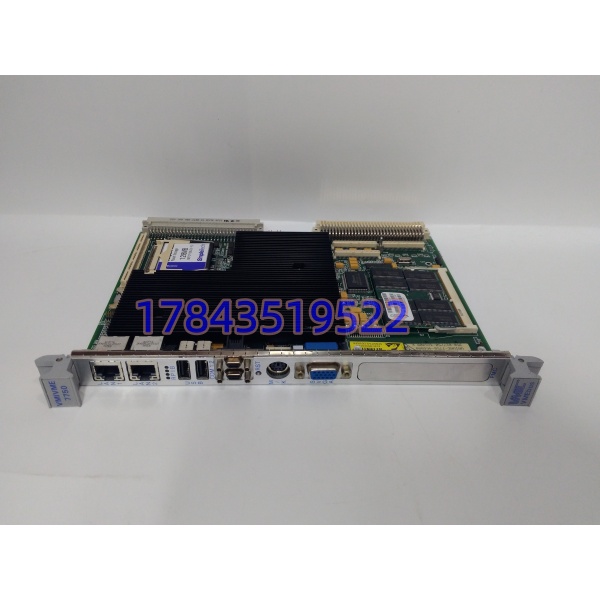

· 型号：VMIVME-7750-466000
· 品牌：GE Fanuc（现 Abaco Systems）
· 系列：VMIC VMIVME-7750（VME64x 6U SBC）
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 配置码 | VMIVME-7750-466000（7750=系列，466000=CPU/内存/温度级/以太网配置段，以原厂 Configurator 为准） |
| 产品类型 | 6U VME64x 单板计算机（Single Board Computer） |
| 处理器 | Freescale/NXP MPC7448 PowerPC G4，1.0 GHz，1MB L2，128bit AltiVec SIMD |
| 内存 | 板载 DDR2 SDRAM（渠道页多标 1GB，原厂同系列可配 512MB-2GB，ECC 依后缀；以机身贴标为准） |
| 非易失存储 | 板载 Boot Flash（64-512MB 依配置）+ 前置 USB/CF 依 PMC 载板 |
| 背板总线 | VME64x，A32/A24，D64/2eSST，Master/Slave DMA，Tundra Universe II 类桥 |
| 以太网 | 2×10/100/1000BASE-T RJ45（Marvell 控制器） |
| 串口 | 2×RS-232/422（16C950 UART），前置或背板引出依配置 |
| 扩展 | 1-2 个 PMC/XMC 槽（PCI-X 64/133MHz；XMC 走 PCIe x1 或 Serial RapidIO） |
| 供电 | VME 背板 +5V DC 主供（典型 ~8A，25-35W 含 PMC 负载），±12V 仅辅用 |
| 冷却 | 后缀 466000 对应导冷（conduction-cooled）无风扇版，面板带导热框 |
| 环境 | 导冷版 -40~+85℃，商业风冷版 0~55℃（商家页混写 IP67 属误植，本板是机柜内 6U 无 IP 等级） |
| 软件 | VxWorks 6.x/7 BSP、Linux PPC、QNX、LynxOS；非 Windows 桌面板 |
| 物理 | 6U Eurocard 233.35×160×20.3 mm，约 0.6-0.8 kg |
| 生命周期 | Abaco 官网 2009-02-05 起入 RPP（Restricted Production Phase），现 EOL，走 LTAP 备件服务 |
产品介绍
维护者视角切入：在某个水电集控改造项目里碰过这么一幕——VMIVME-7750-466000 跑了十一年，某次停电后上电卡在 U-Boot 里不进 VxWorks，串口打“DDR2 ECC multibit at 0x8xxxx” 。仪电班第一反应是“CPU 死了”，要换板；后来用 Abaco BSP 里的内存遍历工具扫，发现是板载 DDR2 某颗颗粒冷焊，热风枪补一下又能跑三年。这才明白这种 VME SBC 的失效节奏和 PLC 不同：它不突然熄火，先是 ECC 纠错计数涨，再 POST 偶发失败，最后才死。备件如果只备“同型号”，不备“同后缀+同 BSP 版本”，换上去网卡 MAC 不对、VME 槽号识别错，系统照样起不来。
作为 VMIC 7750 族的 PowerPC 导冷变体，它把 MPC7448 的 AltiVec 拿来干雷达脉冲压缩、机组振动 FFT、相量计算，VME64x 背板直接主模式扫 VMIVME-5565 反射内存、VMIVME-4140 模拟量，不必经 PCI 桥芯片。采购算 TCO 别只看二手价（国内 USD 1200-4500 跳动，视内存/ECC/导冷框而定），得算“系统重认证成本”：一块 SBC 停机可能拖整套 6U VME 机箱（含数十块 I/O 板）离线，变电站或舰载系统重做 VxWorks 映像认证要 2-3 天。生命周期上 Abaco 已 EOL，老 VME 机群续命靠 Last-time-buy 同后缀 + 备份 BSP 镜像和 U-Boot 环境变数，而不是升 VMIVME-7807（Pentium M 架构，BSP 不通用）或现代 x86 VME——升平台要重移植实时任务，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
VME SBC 最阴的故障是“ECC 退化型”：不报警、VxWorks 起得来，但每隔几小时内核 dmesg 吐一条“ECC correctable”，三个月后变 uncorrectable 踩内存崩任务。等保护动作，已经误切了一次机组。
- 水电/火电 DCS 历史站与 VME 前置机（7750 做系统槽）：非它不可（VxWorks 映像绑 MPC7448 + 同 MAC + 同 VME 槽号），建议每机箱备 1 块同后缀裸板冷备 + 备份 CF/U 盘里的 BSP 映像和 U-Boot env 文本。
- 舰载/车载雷达信号处理（导冷 -40~+85℃ 版）：涉 MIL-STD-810G 振动，备件必须原厂导冷框+导热衬垫，别拿风冷版改框顶替。
- 地铁/轨交牵引 VME 控制机箱：环境振动大，建议备件入库前做 72h 高温烤机 + VME DMA 压力测试，别信“通电亮灯即良品”。
- 石油钻机 SFC 控制（MEGATROL 类老系统借 VME）：粉尘+谐波，到货先查 conformal coat 和 PMC 槽防尘塞。
- 海外 EPC 备件包：6U 板空运抛重不高但静电敏感，建议国内中心库备 1、项目国当地备 1，走 A 类 ABC 管控（单机停机损失远大于板价）。
真实案例：2021 年长江中游某水电站，集控楼 VME 机箱（-466000 做系统槽 + 5565 反射内存）连续三天凌晨 2 点内核日志 ECC 纠错跳变，白班重启就好。第四天直接 POST 失败，整套 VME 前置机离线，三个机组 AGC 指令断了 40 分钟。库房有块同型号但后缀 466001（内存 512MB 非 ECC）的备板，插上 VxWorks 起得来但 VME 槽号识别成 0x0A 不是原 0x07，反射内存网不认。最后从同流域电厂借块 466000，先用 U-Boot 拷原 env（含 VME ID、MAC、IRIG-B 偏移），换板 20 分钟恢复。反思： 备件卡不能只记“板 1 块”，必须把“466000 后缀 / DDR2 容量与 ECC 标志 / U-Boot env 备份日期 / BSP 版本号 / VME 槽地址”绑在一起；否则备机上线因后缀差一级，比没备件还多耗 4 小时做地址重配。
