描述
产品详情

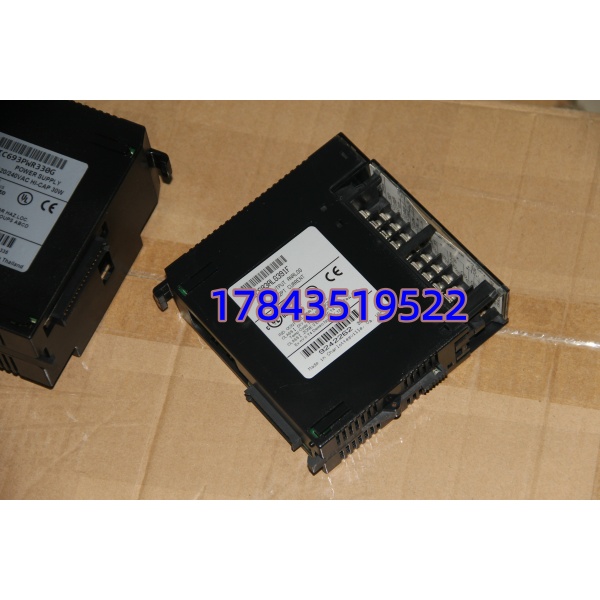

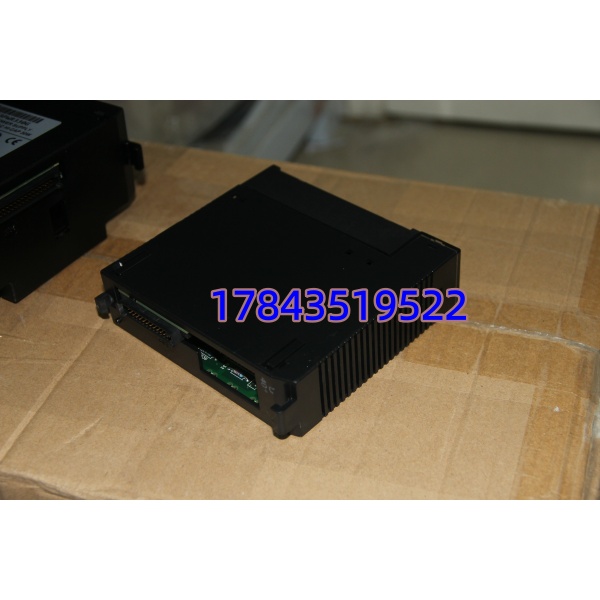

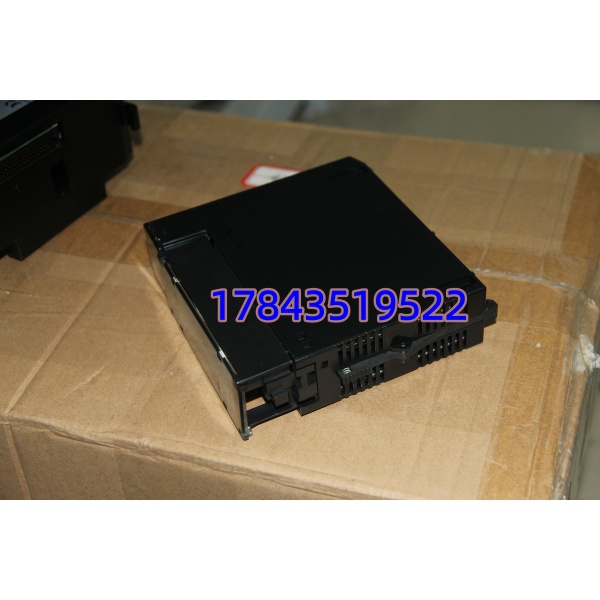

· 型号：IC693ALG391
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：Series 90-30 — IC693 Analog Input Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | IC693ALG391 |
| 产品描述 | Series 90-30 Analog Input Module, 8 Channels |
| 适用系统 | GE Series 90-30（IC693CPU3xx 本机机架 或 IC693CHS3xx 扩展机架 via IC693APU/扩展电缆） |
| 输入通道 | 8 路，软件可组态为 Voltage 或 Current per channel pair（实际以端子排 A+/A- B+/B- 分组） |
| 可组态范围 | ±10 V、0–10 V、0–5 V、±20 mA、0–20 mA、4–20 mA（电流需外部 249Ω 分流或板载可选——严格来说 ALG391 用外部 250Ω 跨接端子排） |
| A/D 分辨率 | 12 bit + 符号（电压），等效约 11 bit 有效精度电流模式 |
| 精度（25℃） | ±0.25 % FSR 典型；±0.50 % FSR 全温范围 |
| 输入更新时间 | 5 ms（扫描全部 8 通道一次） |
| 输入阻抗 | 电压模式 ≥ 1 MΩ；电流模式 249 Ω（外置精密电阻于端子排推荐） |
| 过压保护 | ±32 V DC 连续（端子对模块参考） |
| 通道隔离 | 通道-背板光隔离；通道间不隔离（共参考 AGND）——这点常被忽视 |
| 背板电源需求 | +5 V DC @ 135 mA（典型），+24 V 不由模块提供 |
| LED 指示 | OK（绿：模块通过背板校验；红/熄：故障或配置不匹配） |
| 端子块配合 | IC693ACC300A（36-pin 带螺钉端子排）或等同 90-30 标准端子块 |
| 编程软件 | Proficy Machine Edition (PME) 或 LM90（Logicmaster 90-30），固件要求 CPU 最低 v2.54 对 ALG391 完全支持 |
| 工作温度 | 0 … +60 ℃（IEC 60068-2-1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | UL 508 / cULus / CE / FM Class I Div 2 |
| 兼容老型号关系 | 功能替代并扩展自 IC693ALG390（4 ch → 8 ch），同底座兼容但 I/O 映射地址范围扩大 |
| 生命周期状态 | Legacy / 部分区域 PM410 停产生命周期警告——Emerson 主推向 RX3i(IC200ALG320/ALG331) 迁移 |
产品介绍
水处理项目里碰过一回：老 90-30 柜原配 IC693ALG390（4 通道）不够用，维保顺手买了 ALG391 插进去——灯绿、程序不用改（只要 %AI 地址范围够），直接多读出四个新回路数据，省了一块扩展机架钱。（这是 ALG391 比 ALG390 值的地方：同插槽双倍通道。）IC693ALG391 是 Series 90-30 家族最常用 8 通道模拟量输入，电压/电流由 Logicmaster 或 PME 按通道组态，12+ bit 分辨率够过程量变送器用，插进 IC693CHS391/398 等标准机架直接被 CPU 枚举。
严格来说它只在 Series 90-30 机架运行，不能插 RX3i IC200CHS022 底座（物理插槽不同、背板协议不同）；通道间非隔离——八个变送器回路必须共地或经隔离栅，否则共模电压会拉偏读数，这是它和 AB 1756-IF6I（通道隔离）本质区别，别拿错。目前 GE/Emerson 对 Series 90-30 部分型号已发 EOL 通知，ALG391 新件交期偶有 8–12 周波动，二手测过 OK 件在存量 90-30 线上很常见——建议关键装置按 LTB 思路备 1 件冷备。不适合高频动态捕捉或需通道间电气隔离的安全回路（应加外置隔离栅或迁 RX3i）。
替换与升级建议
✅ 直接替换（同规格互换）
- IC693ALG391 不同 Rev./Serial 互替——同插槽兼容，LM90/PME 自动识别，无需改 %AI 地址映射（只要原程序引用范围覆盖 8 ch）。确认 CPU 固件 ≥v2.54（更早版本可能只认 ALG390）。
- IC693ALG390（4 ch）→ 升 ALG391：插槽同、端子块同，只需确认程序中 %AI 地址已预留足够字（ALG390 用 4 字， 用 8 字），扩展引用即可，无需改逻辑结构。
⚠️ 软件兼容（需改底座/组态或重新接线）
- IC200ALG320 / IC200ALG331（RX3i 平台）——不能物理互换（IC200 模块需 IC200CHS022 底座）。若整柜从 90-30 迁移 RX3i，可用 IC200ALG320 + CHS022 替代功能，但需重新组态 PME RX3i 硬件、改 I/O 变量映射及按 RX3i 端子图重排线，工程量约 4–8 h 含 SAT。
- IC693ALG392（8 ch 热电偶/mV 专用）——插槽兼容但量程组态不同（ALG392 仅 mV/TC），不能直接替 做电压/电流采集。
❌ 硬件不兼容
- Allen-Bradley 1756-IF6I / Siemens 6ES7 331-x 等异品牌模块——尺寸、背板总线、底座完全不同，无法替代。保留 Series 90-30 架构或整系统迁移（成本高风险大，一般不推荐仅因模块缺货）。
