描述
产品详情

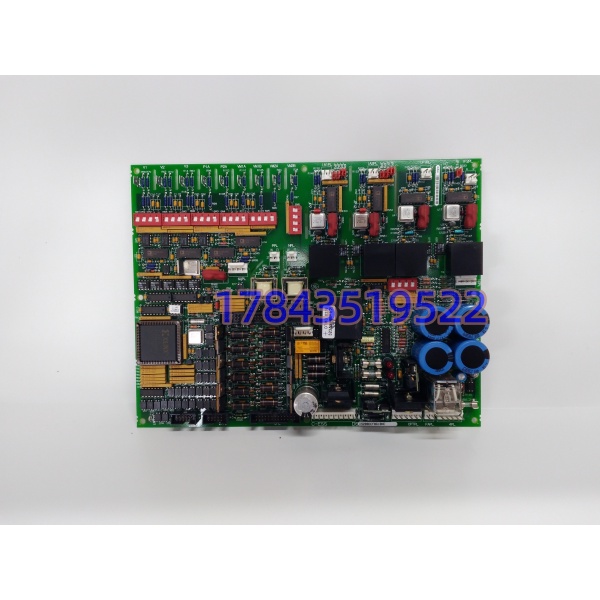

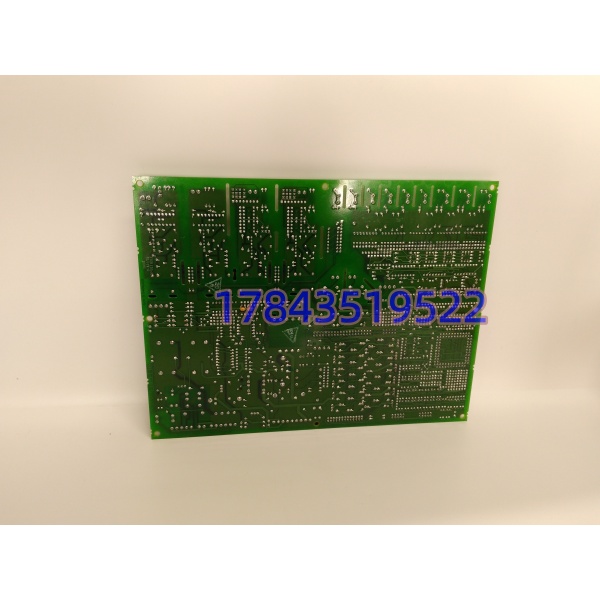

· 型号：DS200DCFBG1BNC
· 品牌：GE
· 系列：Mark V / Speedtronic
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 交流输入电压 | 38 – 115 VAC | 47-63 Hz |
| 直流输入电压 | 38 VDC | 兼容直流供电 |
| 直流输出 | +5V, ±15V, ±24V | 多轨隔离输出 |
| 额定电流 | +5V: 4A, ±15V: 0.8A | 详见官方手册 |
| 反馈处理 | VCO (压控振荡器) | 250 kHz标称频率 |
| 隔离电压 | 2.5 kV (逻辑对电源) | 高可靠性隔离 |
| 保护功能 | 3路保险丝 + LED指示 | FU1/FU2/FU3 |
| 工作温度 | -40°C 至 +70°C | 工业级宽温 |
| 安装方式 | Mark V 机架插槽 | 6U标准尺寸 |
| 重量 | 约 1.2 kg | 含金属屏蔽罩 |
| 合规标准 | CE, RoHS, IEEE 1613 | 浪涌/EMC认证 |
| 典型应用 | 燃气/蒸汽轮机驱动控制 | 励磁/电枢反馈 |
产品介绍
现场实测发现，DC2000驱动器莫名“打嗝”或报过流故障，十有八九是这块板子的±15V电源轨漂移或VCO反馈电路老化。DS200DCFBG1BNC不是简单的开关电源，它是Mark V系统的“心脏起搏器”，一边把38-115VAC整流稳压成±15V、+5V、±24V给控制板“供血”，一边把电枢/磁场分流器的毫伏级信号通过板载VCO转换成250kHz的数字脉冲，让处理器能“看懂”电机状态。根据GE官方文档，它的VCO精度直接决定励磁回路的稳定性，漂移超过±5%就必须换板。
严格来说，它只在Mark V或EX2000机架里才能正常工作，单独拿出来就是个废铁。但就凭2.5kV的逻辑隔离和-40°C起步的工作温度，在电厂锅炉房、化工厂管廊这种高温高干扰环境，它比那些标称“工业级”却只敢标0°C的杂牌电源靠谱太多。别信什么“永不故障”，我们仓库里换下来的老板子，拆开后盖全是鼓包电容和发黑的VCO电感，这玩意儿就是消耗品，备库才是正经事。
替换与升级建议
| 替代方案 | 兼容性级别 | 差异与成本影响 |
|---|---|---|
| DS200DCFBG1BNC (同版本) | ✅ 直接替换 | 硬件/固件完全一致，直接插拔，无需改跳线或配置，成本持平。 |
| DS200DCFBG1BJB | ⚠️ 软件兼容（需改配置） | 早期版本，无保形涂层，0-60°C额定。替换后需检查VCO DIP开关设置，工时约0.5h，成本略低但寿命短。 |
| DS200LDCFBG1BNC | ⚠️ 软件兼容（需改配置） | 后期改进版，可能增加涂层或元件变更。需核对机架兼容性及跳线设置，工时约1h，成本略高但可靠性更好。 |
| 第三方“兼容”电源板 | ❌ 硬件不兼容 | VCO频率或反馈缩放电路参数不同，强行使用可能导致驱动器失控或炸机，严禁使用，省下的钱不够赔汽轮机。 |
