描述
产品详情

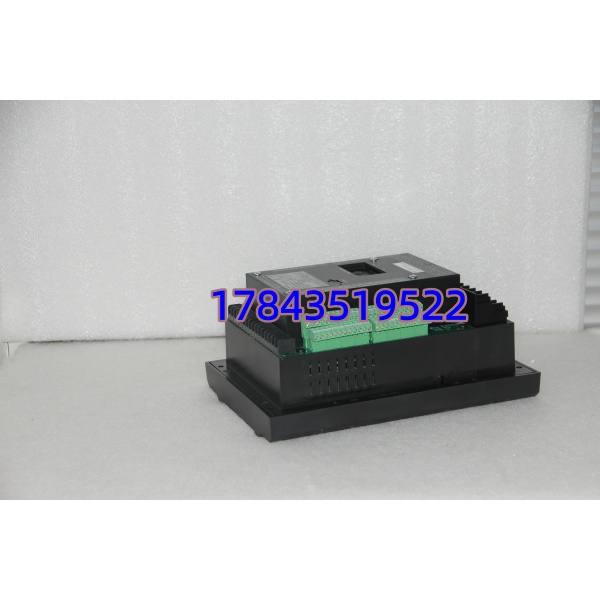

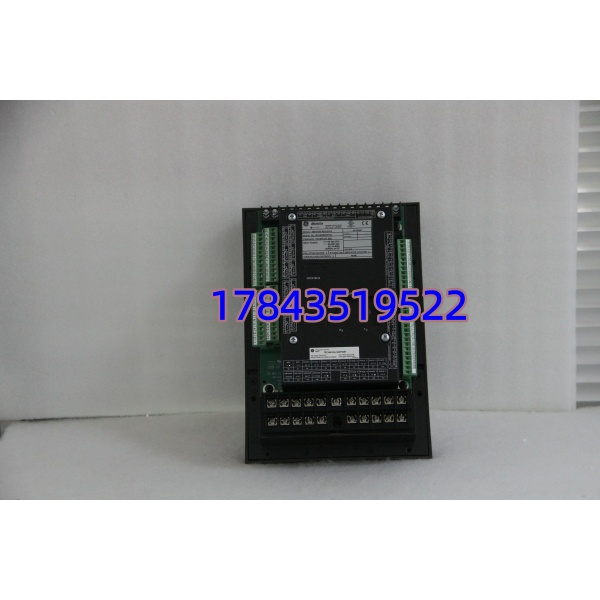

· 型号：369-HI-R-M-0-0
· 品牌：GE Multilin（General Electric）
· 系列：Multilin 369 电机管理继电器（Motor Management Relay）
技术参数
- 完整型号：369-HI-R-M-0-0（HI=高级保护包含FlexCurve热模型+差动选配；R=控制电源100–240VAC/110–250VDC；M=内置计量功能包；0-0=无扩展IO/无以太网）
- 产品类型：数字式中压电机综合保护、监测与控制继电器（Microprocessor-based Motor Management Relay）
- 适用对象：中压（MV）三相感应电机或同步电机，一般配合CT/PT及零序CT使用
- 控制电源输入：100–240 VAC 或 110–250 VDC，50/60 Hz；标称功耗 20 VA，最大 65 VA
- 相电流输入：True RMS 采样，1 A / 5 A CT二次侧自适应，量程 0.05–12×In，采样周期 ≈1.04 ms
- 接地（零序）电流输入：20–100 Hz，支持外接零序CT做灵敏接地故障保护
- 电压输入（可选PT）：相电压/线电压 PT 输入（依版本及接线），用于欠压/过压/逆功率保护及电能计量
- RTD温度输入：12路 3线制 RTD，支持 Pt100(100Ω铂)、100ΩNi、120ΩNi、10ΩCu，用于绕组/轴承超温保护
- 数字量输入（DI）：6路光隔离干接点（启动命令、外部联锁、复位等）
- 继电器输出：可编程 Form-C 触点（跳闸/报警/控制），典型 3A @250 VAC / 2A @300 VDC
- 模拟量输出（选配）：1～2路 4–20 mA 可组态映射电流/温度/负载率
- 通信接口：RS-232（前面部调试）+ RS-485（Modbus RTU / ASCII），”-M-“代码含计量数据上报

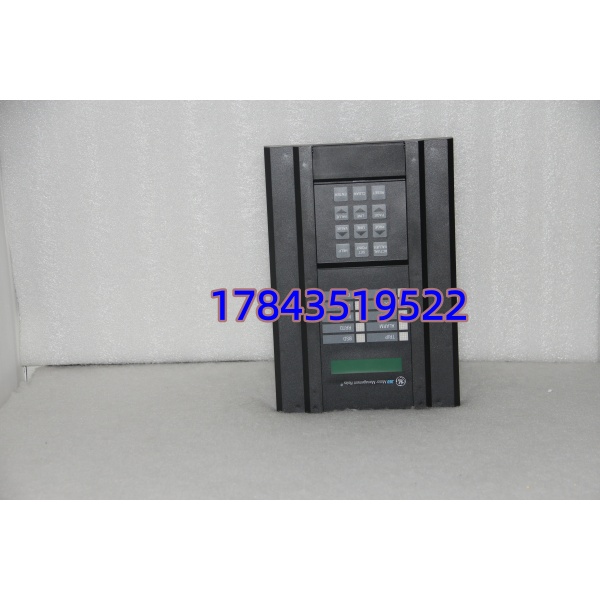

- HMI：背光点阵LCD + 导航按键，本地查看定值/事件/波形/热容量%；支持 EnerVista 369 软件远方组态
- 保护功能集：热过载(FlexCurve™反时限)、堵转/启动超时、欠载(断轴/脱泵)、相不平衡/反相、接地故障、欠压/过压、RTD过热跳闸/报警、启动禁止冷却定时器
- 记录与诊断：512条SOE事件记录（带时标）、3组16周波波形捕捉、电机健康报告、设置变更审计追踪
- 前面板防护：IP54（NEMA 4X 前面板），机身建议装于控制柜内；工作温度 -40～+60℃，存储 -40～+80℃
- 认证标准：UL 508、CSA、CE，IEC 60255继电器标准，部分批次 Class I Div 2 hazardous location
- 安装尺寸/重量：面板开孔安装（配套 cutout template），约 305×127×203 mm / 4.5 kg
严格来说，”HI”后缀在不同年代订货指南里含义微调——本型号 369-HI-R-M-0-0 按 GE Multilin 369 Datasheet (1601-0077) 解释为含高级热模型FlexCurve™及全保护算法包、R=宽压控制电源、M=计量功能使能。个别老批次底版可能对 PT 电压输入不开放，采购二手件请核对你现柜内是否有 PT 接入需求。
产品介绍
在某化工厂循环水泵改造里碰过——原柜用老式双金属热继电器+分立电流表，夏天电机匝间轻微过热根本不报警，直到跳闸已经烧定子。换上 369-HI-R-M-0-0 把电机冷/热时间常数、满载电流录进 FlexCurve™，RTD 直接嵌进轴承座测温，连续运行三个月抓到两次轴承温升预警提前安排润滑，没跳车。它把原来要分开配的保护继电器、温度巡检仪、多功能表三合一，接线省三分之一，柜内空间也宽松。
从采购决策看，GE 已宣布 Multilin 369 系列停产（Manufacturing Discontinued），原厂新货基本订不到，市面是 NOS（New Old Stock）和拆机测试件。如果你的在役柜里已经在用 369 系列，这东西属于典型的”无它电机不能投运”——按 ABC 分类归 A 类，现货渠道比等原厂交期现实得多。新项目不建议再选型，直接走 GE Multilin 469 或 869 系列；老线维护建议趁还有流通库存锁 1～2 件做冷备，比紧急调货便宜 40%～60% 且不用赌交期。
替换与升级建议
✅ 直接替换
- 同后缀 369-HI-R-M-0-0（同硬件版本/底版日期码相近）——Pin-to-Pin 面板尺寸、端子定义、EnerVista 设置文件（.369）完全兼容，换新后载入原配置文件即可运行，仅需复核控制电源电压范围匹配。
⚠️ 软件兼容（需改配置/重新整定）
- 369-HI-R-0-0-0（无 -M- 计量包）或 369-HI-R-M-0-0-H-E（多了H-E选项如三防/增强通讯但同平台）——硬件可插同底版，但若原程序调用了计量寄存器或特殊 RTD 配置需核对；升级到 GE Multilin 469 系列需重新设计端子排接线、用 469 的 EnerVista 重做保护定值整定及 SCADA 寄存器映射，工作量约 1～2 人·天+现场联调，成本含新柜开孔改制。
- GE Multilin 869 系列（新代 Motor Management）——功能更强但架构不同，属整体换代而非即插即换。
❌ 硬件不兼容
- 老款 269/339 系列、普通热继电器或 ABB/Siemens 同档电机保护器——接线、CT变比设定、通讯点表均不同，无法直接替代。369 停产后若无同型号库存只能依赖 NOS/拆机或做 469 升级改造。
