产品详情

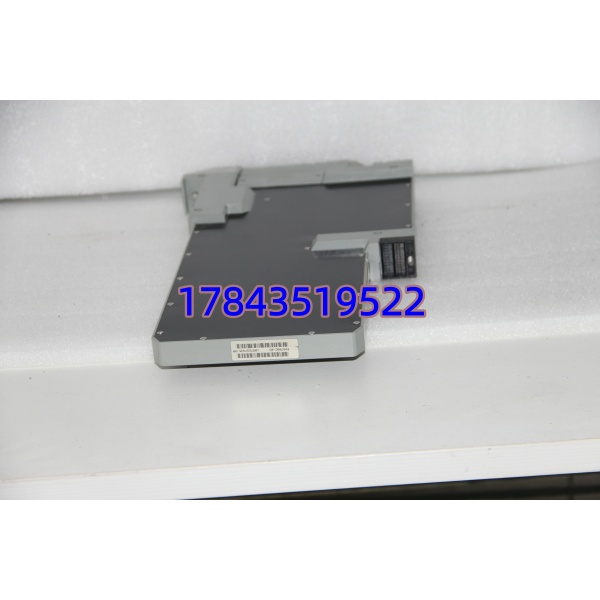

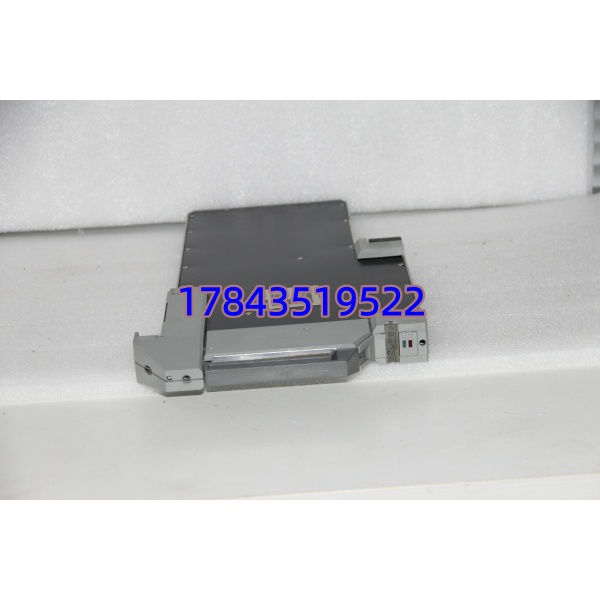

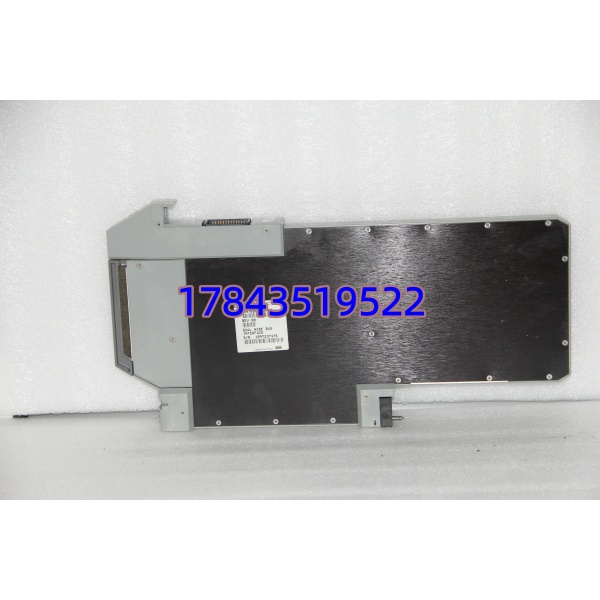

· 型号：P0970VB（对应 FBM214）
· 品牌：Foxboro（施耐德电气 Schneider Electric 旗下）
· 系列：I/A Series DCS — FBM200 / Compact 200 I/O 现场总线通讯模块（Fieldbus Interface Module）
规格参数
- 产品标识：Foxboro FBM214，订货号 P0970VB（带冗余能力之 H1/DeviceNet 接口模块）
- 接口类型：双路 H1 Foundation Fieldbus 端口（每口 31.25 kbps，支持总线供电或外接电源取决于组态）或 DeviceNet（依固件/组态）
- 冗余方式：支持成对配置主/备模块（Redundant FBM Pair），自动无扰切换，切换时间 < 现场总线宏周期若干倍（通常不影响现场设备通信）
- 适配底座：P0914Xx 系列 TA（如 P0914SQ 等对应 FBM214 端子底座），不可与 FBM201/203 RTD 底座混用
- 背板通讯：通过 Foxboro Fieldbus（Node Bus / 100 Mbps Ethernet-based Control Network）与 CP60/CP40 等控制处理器通讯
- 电气隔离：现场 H1 侧与逻辑侧隔离 ≥ 500 VAC（1 min），H1 端口间隔离依原厂手册为准
- 电源要求：由 FBM 背板/TA 供给 +24 VDC（典型 300~500 mA 需核对原厂手册），允许一定范围波动
- 指示灯：Module OK（绿色）、Communication Active（绿色闪烁）、H1 Port A/B Active、Redundant Status 等 LED 诊断
- 工作环境：0℃ ~ +60℃（运行），-40℃ ~ +70℃（存储），5%~95% RH 非凝露
- 安装方式：插入对应 P0914xx TA 底座，35 mm DIN 导轨或机柜面板安装（随底座）
- 认证：cULus Listed，CE，FM/ATEX Class I Div 2 Groups A-D（依具体版本批次，需核对铭牌）
- 物理尺寸：约 114 × 102 × 38 mm（插模块本体，不含底座），重 ≈0.25 kg
- 固件兼容性：需与 I/A Series 系统版本匹配（V6.x / V8.x / V9.x 通常向下兼容，升级大版本需确认 FBM 固件刷新）
产品介绍
P0970VB 即 Foxboro I/A Series 的 FBM214，是 DCS 控制站连接现场 H1 Foundation Fieldbus 仪表或 DeviceNet 从站的关键通讯接口模块。它插在专用 TA 底座上，向上经 Node Bus 与控制处理器通讯，向下提供双 H1 现场总线网段，每段最多挂 16 台 FF 现场设备（推荐 ≤12 台留余量）。支持冗余成对配置——主模块故障时备用自动接管，现场仪表不会掉线。
有一点要注意：FBM214 和 FBM211/FBM212 数字量 I/O 外观接近但底座和固件完全不同，买错 TA 底座插不进去或上不了网。老装置升级时还要确认系统软件版本是否加载了 FBM214 的 BSP/firmware，否则模块会报”Unknown FBM”。
应用场景与行业案例
痛点切入：
我在炼化装置遇过 H1 网段只有单 FBM211（非冗余），模块偶发电源接触不良导致整段 FF 变送器全掉，ESD 没动作但操作员站一片”×××通信中断”。工艺逼着你十分钟恢复。 冗余对就是为防这种单点故障设计的——一个拔走换，另一个扛着。
典型场景：
- 炼油/石化 — 常减压/催化裂化装置 FF 基金会现场总线变送器（压力/差压/温度多参数），需冗余 FBM 防单点通讯中断
- 化工 — 聚合反应器现场总线阀门定位器 + 质量流量计同网段， 双 H1 分段隔离故障影响面
- 电力/水处理 — 辅机车间 FF 液位/pH 分析仪集中接入，配合 I/A Series 冗余控制站保数据连续
- 海上平台 — 空间受限机柜用 Compact FBM200 高密度， 用最少槽位解决两段现场总线
真实案例：
沿海某 LNG 接收站，气化器区 11 台 FF 质量流量计挂在同一旧单 FBM（非冗余）。梅雨潮气导致背板微腐蚀，模块偶发复位——每复位一次流量累积中断约 40 秒，累计偏差触发贸易计量报警。后趁窗口期改成 冗余对（P0970VB ×2 + 新 TA），主备切换测试拉掉主模块，副模块 0 丢包接管，FF 网段绿灯全亮。老师傅看着说：”早该这么配，白被计量追了半年。”
常见问题解答 (FAQ)
Q1：FBM214（P0970VB）支持热插拔吗？
A：支持。在 I/A Series 冗余控制站配置下可在线拔出故障模块更换，新模块插入后自动从 CP 下载固件/组态并同步。单模块非冗余配置拔出会中断对应 H1 网段通讯——换之前确认影响范围。
Q2：P0970VB 能和 P0970VN（FBM217 DI）或 P0970VS（FBM218 DO）混用底座吗？
A：不能。每种 FBM200 系列模块对应专属 TA 底座（针脚定义、机械锁不同）。 配 P0914xx 指定 TA，硬插别的底座会损坏针脚或上不了电。
Q3：老系统（I/A V6.x 或 V8.x）能直接用吗？需刷固件吗？
A：多数情况向下兼容，但新批次 可能要求较新系统版本加载对应 FBM 定义文件。如系统较老（V6 早期），建议要供应商提供与原系统匹配的固件版本或确认可降级刷新。
Q4：停产替代或交期长怎么办？
A： 目前施耐德仍列为长线产品但交期偶有 8-16 周。急用可找原厂拆机测试件，上机前做 LED 自检 + 冗余切换测试。备用方案是临时借用空闲槽位的同型号模块（如果有冗余对多配一个热备）。
Q5：如何鉴别翻新品/假货？
A：原厂标签激光刻印序列号清晰，PCB 阻焊均匀、接插件镀金光亮无氧化；仿品常标签打印模糊、螺丝柱塑料毛边重、LED 亮度不均。价格显著低于行情（如新件 3 折以下）需警惕。
Q6：H1 网段设备数量有限制吗？
A：Foundation Fieldbus H1 标准上限 32 台，Foxboro 推荐每网段 ≤12~16 台（考虑电源耦合器容量和刷新周期）。 本身双口，合理分网段比单口挂满更安全。
