描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | P0924JH |
| 制造商 | Foxboro / Schneider Electric |
| 产品类型 | Compression Termination Assembly (CTA/FTA 现场接线端子组件) |
| 适配FBM模块 | FBM214b（HART 模拟量输入）、FBM216b（冗余 HART 模拟量输入） |
| 通道数 | 8 通道（对应 FBM214b/FBM216b 的 8 路 4–20 mA HART 输入） |
| 端子类型 | 螺钉端子（Screw Terminals），压缩式压接与 FBM 模块背部连接器啮合 |
| 信号类型 | 4–20 mA HART 模拟量输入（透传 HART 数字信号） |
| 隔离方式 | 配合 FBM 模块实现通道对地电气隔离（Galvanic Isolation by FBM） |
| 材质 | 聚酰胺（Polyamide, PA），阻燃，耐 G3 恶劣环境（ISA S71.04 Class G3） |
| 工作温度 | 0 °C ~ +60 °C（随配套 FBM 模块工况） |
| 存储温度 | -40 °C ~ +85 °C |
| 湿度 | 5% ~ 95% RH（非冷凝） |
| 安装方式 | 卡入 I/A Series FBM 安装单元 / 机架，与 FBM214b/FBM216b 背对背压合锁定 |
| 危险区域认证 | 通常具 FM / CSA / CE，适用于 Class I, Division 2（具体以实物铭牌为准） |
产品深度介绍

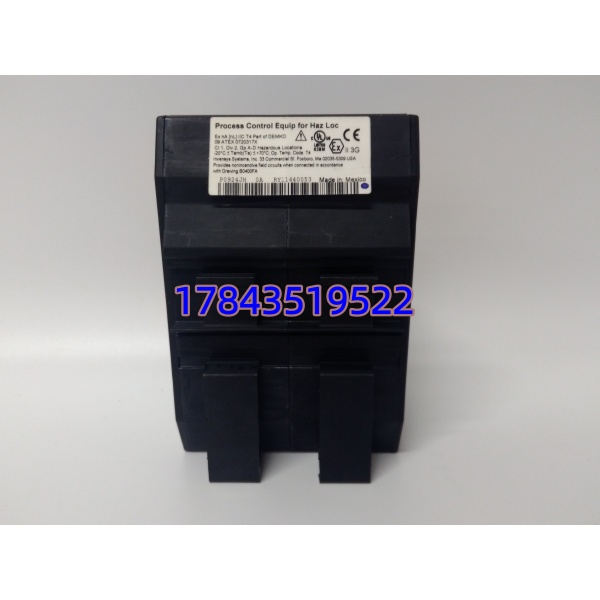

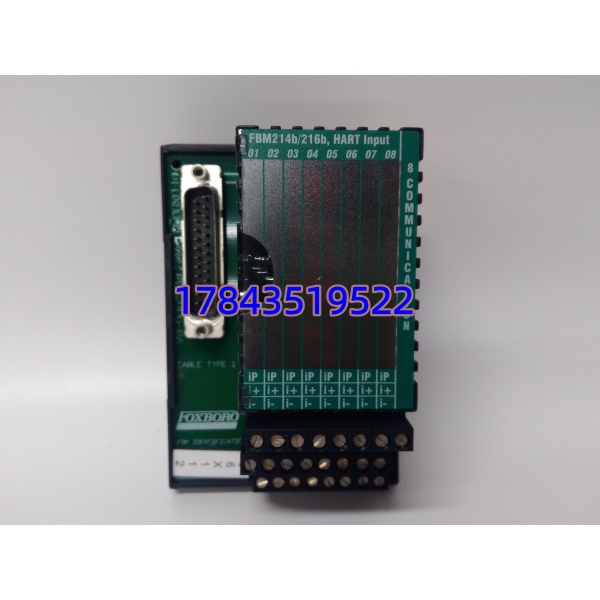

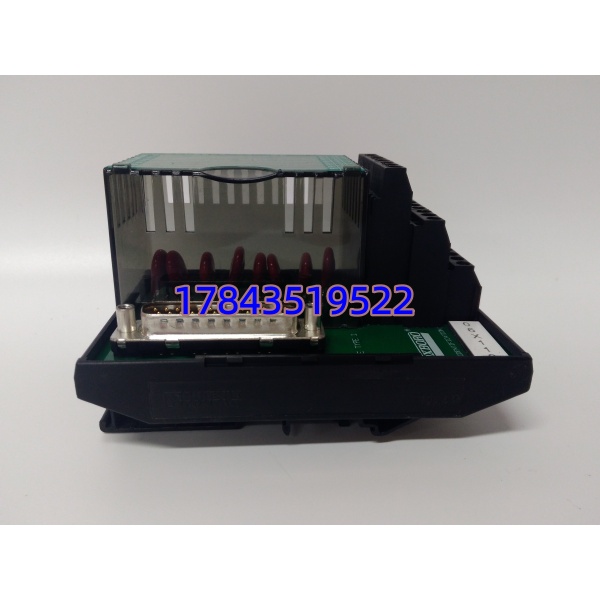

Foxboro P0924JH 是 I/A Series DCS 中专为 FBM214b（及冗余型 FBM216b）HART 模拟量输入模块设计的压缩端子接线组件（Compression Termination Assembly）。它安装在 FBM 机架前部，通过内置多针压接连接器与 FBM 模块背部直接啮合，前端提供 8 组工业级螺钉端子供现场 4–20 mA HART 变送器回路接入。在炼化、大型化工、火电等装置的辅机及公用工程系统中，它是现场信号进入 DCS 感知层的第一道物理接口。
这块 CTA 采用聚酰胺阻燃壳体，设计上耐受 ISA S71.04 Class G3 腐蚀性大气环境，螺钉端子经镀锡处理保证长期接触可靠。配合 FBM214b 使用时可完整透传 HART 数字信号，支持 AMS 设备管理及现场仪表远程诊断，避免额外加装 HART 耦合器。对于老装置 MRO 更换，它与早期 Invensys 时代出产的同型号 CTA 100% 机械与电气兼容，插拔替换无需改线——前提是配对正确的 FBM 模块型号。
常见问题解答
Q：老哥，P0924JH 就是 FBM214 模拟量输入模块吧？能直接插机架用吗？
A：不是。P0924JH 仅是 FBM214b/FBM216b 的现场接线端子板（CTA/FTA），本身不带任何电子线路和固件。必须配合 FBM214b 或 FBM216b 电子模块一起使用，两者背对背压合锁定才算完整 I/O 单元。只买 CTA 插上去系统检测不到任何模块。
Q：我们现场用的是老款 FBM214（非 b 版），P0924JH 能通用吗？
A：早期 FBM214 配套的是不同的 FTA 端子板（如 P0916xxx 系列压缩端子或 ribbon cable 型），键位和压接针定义不一样。，不建议强行混用。换之前拿旧 CTA 侧面铭牌核对型号，若原装是 P0916xx 类则不要订 ，会插不进去或针位不对。
Q：换这个端子板需要停 DCS 电吗？带 HART 回路有影响吗？
A：I/A Series 的 FBM+CTA 支持带电插拔（Hot Swap），理论上可在冗余配置下在线更换。但实操建议：拆线前先做好标记或拍照，断开现场回路接线（防短路送入），松开 CTA 固定锁扣退出旧件，新 CTA 压合后恢复接线并核对通道状态灯。单模非冗余回路更换必然会导致该点短暂信号丢失，需评估是否允许。
Q：怎么证明你们发的是原装全新，不是翻新拼装件？
A：入库逐块核验 Foxboro 原厂镭射码及序列号，核对 Invensys/Schneider 原厂外包装标签，检查聚酰胺壳体无老化发黄、无二次焊接修补痕迹。出库可提供多角度高清实物照片及通电压合测试记录（配合测试机架验证 FBM214b 通讯握手）。支持视频验货。
Q：质保多久？上机如果有问题怎么处理？
A：全新原装件提供 12 个月质保（以出库日期计）。若在正确匹配 FBM214b/FBM216b 且工况正常的前提下出现功能性故障，支持换新或退款。上机前建议先确认现场 FBM 槽位供电及 Foxboro 节点总线通讯正常，排除因背板电压偏低引起的误判。
Q：我要整套 FBM214b + 端子板，你们能提供吗？需要重新下装程序吗？
A：可以提供 FBM214b + 成套备件。FBM 模块本身不存储控制策略，组态在 CP/WP 工作站，换新 FBM 后系统自动从控制站下载配置（需确认 ICC 组态中已定义该物理地址）。关键动作：新模块插入后务必在 System Configuration 里确认 Node / Slot 地址与旧件一致（DIP 开关或软件绑定），否则会报”Unconfigured FBM”。
