描述
产品详情

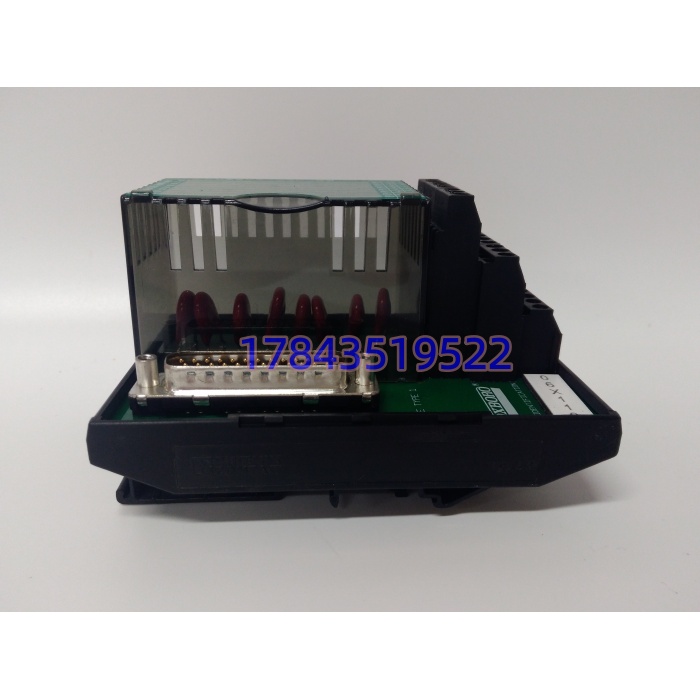

· 型号：P0924JH
· 品牌：FOXBORO（Schneider Electric）
· 系列：I/A Series — FBM214b / FBM216b 压缩终端组件（Compression Termination Assembly）
技术参数
- 产品身份: 终端接线装配件（Termination Assembly），不是 FBM 电子模块本体；FBM214b 电子卡另购
- 配套 FBM: FBM214b（8 路 HART AI）、FBM216b（8 路冗余 HART AI）

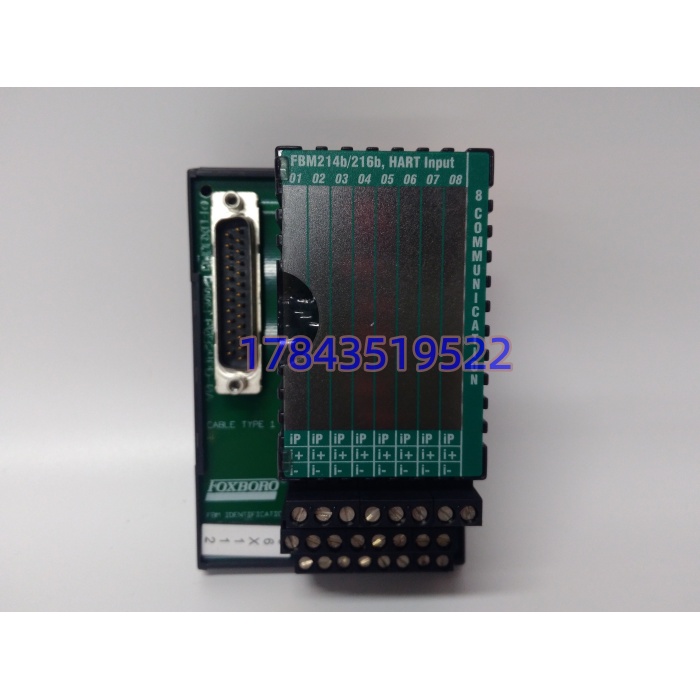

- 通道数: 8 通道，一一对应 FBM214b/216b 的 8 个输入点
- 信号类型: 4–20 mA（HART 数字信号透传），不内置 ADC，模拟量由 FBM 卡完成采样
- 接线方式: 螺钉压紧端子（Screw Terminal），兼容 16–24 AWG 现场电缆
- 隔离属性: 通道间隔离由 FBM 卡提供；端子板本身做物理汇流与屏蔽层接续
- 材质: 阻燃聚酰胺（Polyamide），金属压片镀锡黄铜
- 环境等级: ISA S71.04 Class G3（含硫腐蚀环境可用），工作 -20 °C ~ +70 °C，存储 -40 °C ~ +85 °C
- 湿度: 5%–95% 非冷凝
- 安装: 卡扣式压缩安装于 I/A Series FBM 底座前端，或 35 mm DIN 导轨转接
- 尺寸重量: 约 125 × 75 × 80 mm，0.2 kg（不含 FBM 卡）
- 防护: 依赖柜体 IP 等级，端子板本体非密封设计（IP20 级）

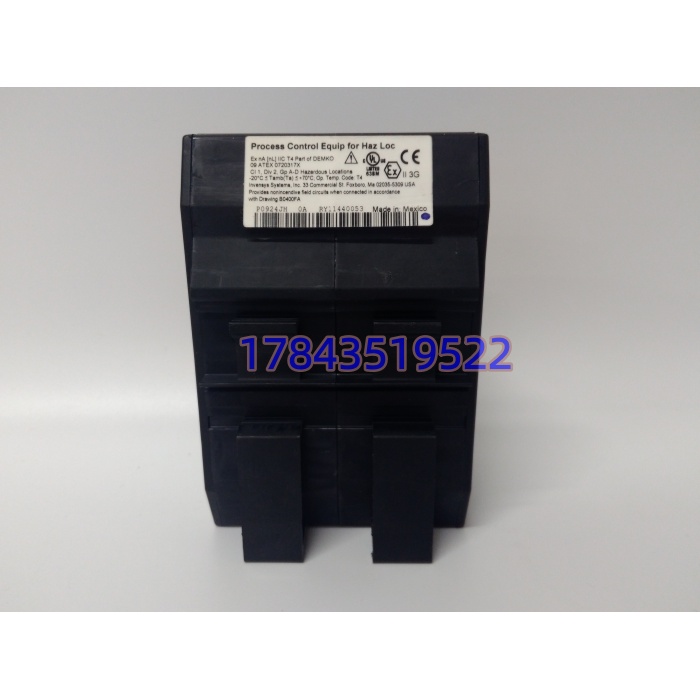

- 认证: CE / FM / CSA，适用于 Class I Div 2 区域（需配合柜体整体取证）
产品介绍
化工厂仪控柜里最烦的不是 FBM 卡坏，是 HART 变送器那根屏蔽线在现场被钳子乱剥、压到邻通道、三年后氧化接触不良——P0924JH 就是 FOXBORO 给 I/A Series 定的原厂”收线规矩”。它不干采样也不跑协议，只把现场 8 台 HART 变送器的 +、-、屏蔽三层线按 FBM214b 引脚定义规规矩矩压进螺钉端子，再靠压缩弹簧把 FBM 卡后背针座咬死。某炼油常减压装置改造时，原先用第三方端子排替 P0924JH，HART 偶发轮询失败，换回原厂件后 31.25 kbps 数字握手零丢包——严格来说 P0924JH 本身无固件，但第三方端子排的寄生电容会吃掉 HART 正弦波峰，这坑不在卡而在端子。
采购角度讲，这玩意单价不高但错买成 FBM214b 裸卡就亏了——两者必须成套。P0924JH 在 I/A Series 里属于”消耗件”，现场端子烧蚀、屏蔽层搭错烧通道时直接换端子板不动电子卡。国内现货商常把 P0924JH 和 P0924JD（同系不同通道排列）混着报，询价时把”配 FBM214b Rev G”写进合同，到货对引脚才不会发现第三通道正负反接。
替换与升级建议
- 直接替换： ↔ P0924JD / P0924JE / P0924JF / P0924JG（同压缩终端系列，通道数均为 8，差异在适配 FBM 子型号与端子排列，同 FBM214b/216b 场景下 JD/JE/JF/JG/JH 可互替，换前核对底座丝印 P/N 第 7 位）
- 直接替换： ↔ P0924JK / P0924JL / P0924JM（同系列长尾型号，机械卡扣一致，仅部分通道跳线槽位不同，配 FBM216b 冗余场景优先 JH/JK）
- 软件兼容（需改配置）：第三方仿制 HART 端子排 → （机械能装，但寄生电容超标导致 HART 轮询超时，需在 FBM 侧把 HART 速率从 1200 bps 降到 600 bps 妥协，不推荐）
- 硬件不兼容： → FBM201 端子（FBM201 是老 4–20 mA 非 HART，端子排孔位与压缩机构不同，强压会顶弯 FBM 背针）
- 硬件不兼容： → P0926GH（P0926GH 是 FBM230 现场总线管理器专用端子，通道定义与 HART AI 完全两码事）
常见选型误区：把 当成”8 通道 AI 模块”买单。它只是端子板，必须配 FBM214b（约 ¥1.5万–2万/块）才有采样能力。渠道商报价单写” 模块 ¥3666″通常是把端子板当模块卖，采购申请里要把”FBM214b 电子卡 1 块 + 端子板 1 块”分开列，否则到货发现只有塑料端子排会卡工期。
