描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 输入通道数 | 16 通道（数字量输入） |
| 输出通道数 | 8 通道（数字量输出） |
| 输出类型 | 晶体管输出（24V DC） |
| 输入信号 | 24V DC 干接点/湿接点 |
| 输出电流 | ≤ 2A/通道（晶体管）/ ≤ 5A/通道（继电器） |
| 响应时间 | 输入 ≤ 1ms / 输出 ≤ 2ms |
| 隔离电压 | ≥ 1500V AC（光电隔离） |
| 通信接口 | RS-485, Modbus RTU |
| 工作电压 | 24V DC ±10% |
| 工作温度 | -40 °C 至 +60 °C |
| 尺寸 | 约 96 × 96 × 32 mm |
产品深度介绍
FOXBORO P0923ZJ 是 I/A Series DCS 系统中的一款数字量输入输出模块，在系统架构中属于连接现场开关量设备与控制系统的关键接口 。它负责把限位开关、接近传感器、按钮等发出的 24V DC 通断信号采进来，同时也输出指令去驱动电磁阀、指示灯、接触器等执行设备。
这个模块的核心价值在于 16 路输入 + 8 路输出的通道组合。16 个输入通道能覆盖一个工位大部分传感器信号，8 个输出通道能满足多数控制需求，一块模块就能解决不少分布式 I/O 点的布置问题 。光电隔离 的设计能有效抑制现场的共模干扰和浪涌冲击，避免地环路把信号搞乱 。模块还支持 热插拔，在线更换不用停机，对连续生产的装置很实用 。
⚠️ 特别注意：采购前的必做功课

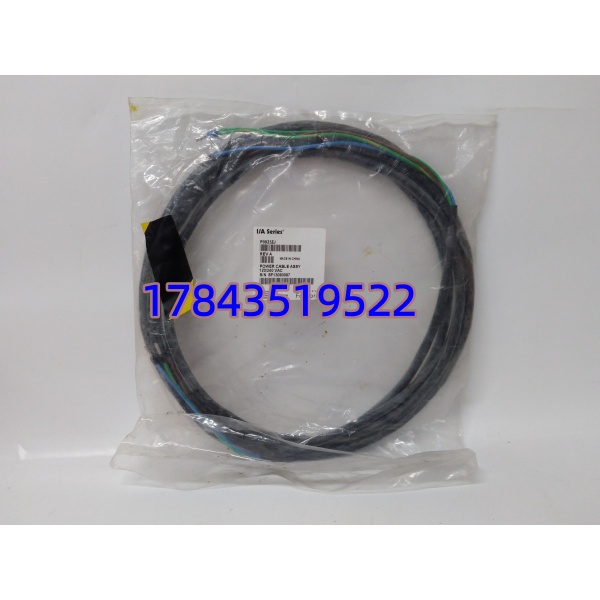

- 信息混乱必须现场确认：同一个型号 P0923ZJ 同时被描述为电源模块、通信模块、处理器模块、电缆组件、变送器等多种产品。采购前必须找出现场旧模块的实物标签拍照核对，确认其在 I/A Series 系统中的实际功能定位。
- 通道数存在分歧：部分资料称其为 16 DI + 8 DO ，也有资料称其为 16 DI + 4 DO 或其他组合 。以现场实物和系统组态为准。
- 品牌归属：FOXBORO 品牌现属 Schneider Electric / Emerson 旗下，I/A Series 是成熟但已有年份的 DCS 平台。
应用场景与行业案例
工程痛点描述
FOXBORO I/A Series 在国内的化工、电厂存量很大，但停产时间已经不短了。P0923ZJ 这种型号最麻烦的是 同一个编号对应七八种不同的东西——你以为是买数字量 I/O 模块，到货了发现是个电源模块或电缆，尺寸接口完全对不上。而且老系统的 DCS 机柜里卡件插槽和新型号不一定兼容，买回来了插不进去是常有的事。
典型应用场景
- 石油化工 – 阀门状态监测与控制
炼油、化工装置的阀门开/关反馈信号通过 P0923ZJ 的 16 路 DI 通道采集，输出的 8 路 DO 信号控制电磁阀动作。模块的快速响应能力（输入 ≤1ms）满足联锁保护的实时性要求 。 - 火力发电 – 辅机设备启停控制
电厂锅炉的给煤机、送风机、引风机的启停状态和故障信号采集，通过输出通道控制接触器。I/A Series 系统在电力行业有大量存量 。 - 水处理 – 泵站/阀门远程控制
污水厂的提升泵、搅拌器的运行状态反馈和控制，现场 I/O 点分散，使用模块化分布式 I/O 方案节省信号线缆 。 - 汽车制造 – 生产线设备状态监测
焊接机器人工作站的安全门、夹具到位、急停按钮等开关量信号采集，确保设备联锁安全 。
案例：华东某化工厂 DCS 备件采购失误
去年，江苏一家精细化工企业的 I/A Series DCS 系统，一块数字量 I/O 模块出现通道漂移——两个 DI 通道的信号时有时无，导致操作员在控制室看到某个阀门的状态一直在“开/关”之间跳变。
仪表工程师老周在备件采购单上写了 “P0923ZJ 模块一块”。供应商发货很快，两天就到了。老周拆开包装，拿着新模块到机柜跟前一比——尺寸对不上，接口也对不上。他检查旧模块的标签，发现旧模块的实际型号后缀跟新到货的不一样，虽然都叫 P0923ZJ，但一个是 I/A Series 的标准 I/O 模块，另一个是同一系列的 智能接线模块（功能完全不同）。
