描述
产品详情
· 型号：P0916BX
· 品牌：Foxboro / Schneider Electric
· 系列：I/A Series — Termination Assembly (TA)
规格参数
- 产品类型：无源 HART 模拟量输入端子组件（Terminal Assembly）
- 适用 FBM：FBM214、FBM214b、FBM216（8通道 4-20mA HART AI）
- 通道容量：8路模拟输入通道（对应16个信号接线端子 + 屏蔽/接地端）
- 接线方式：压缩式螺钉端子（Compression Screw Terminals），支持 22-14 AWG
- 变送器类型：支持 2线制及 3线制 4-20mA 变送器
- HART 支持：透传 HART 数字信号（FSK 1200bps/2200bps），不影响模拟量
- 隔离：保持 FBM 通道与地之间的 galvanic隔离，TA本身无电源
- 安装方式：标准 35mm DIN 导轨 或 面板安装
- 连接电缆：配 Foxboro 接口电缆（如 P0916DA 系列 ribbon cable）
- 工作温度：0～60℃（机柜内环境）
- 尺寸(约)：112×84×65 mm
- 重量(约)：0.25 kg
- 产地标识：USA（原厂）/ 需核对批次
产品介绍

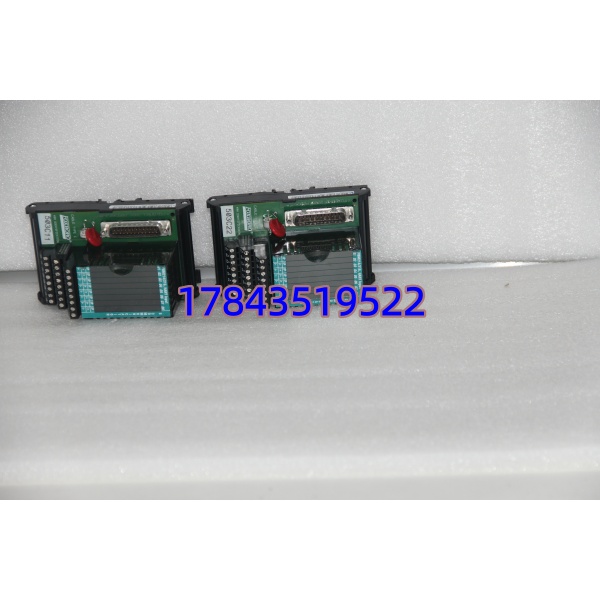

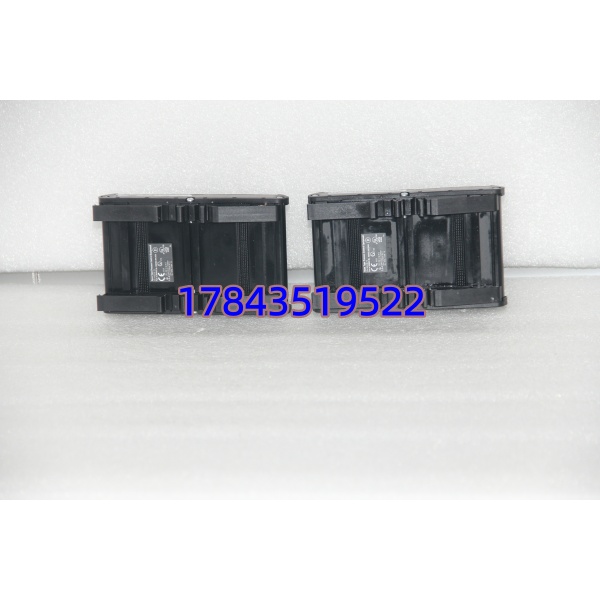

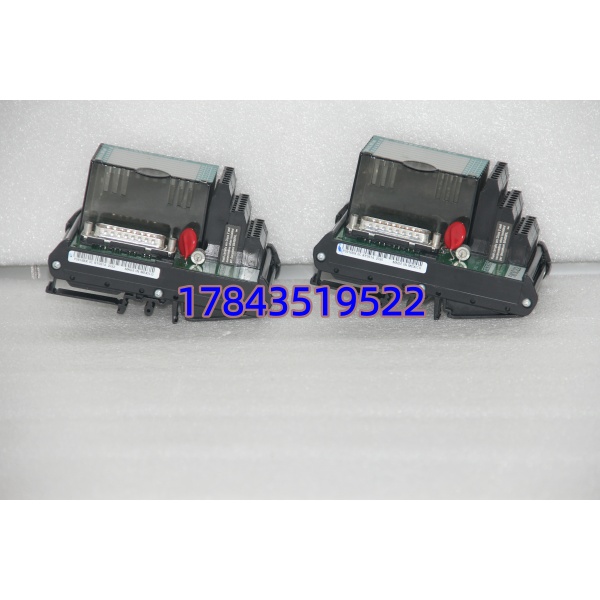

P0916BX 是 Foxboro I/A Series DCS 中专为 HART 模拟量输入 FBM（FBM214/FBM216）配套的现场接线端子组件（TA）。它本身不带处理器，属于无源分配单元——把 FBM 背板引出的 8路 4-20mA 回路分配到现场变送器，同时保留 HART 调制信号完整透传，方便 AMS 或手持器在线读取仪表参数。
坦白讲，这东西在柜子里存在感很低，但换老系统接线或做回路校验时你就知道它的价值——端子排列清晰、螺丝压接牢靠，比飞线或直接焊在底板上靠谱太多。和老式底板焊接比，TA 方案让你在更换 FBM 模块时不动现场线，这点在大修期间能省不少事。
应用场景与行业案例
我见过太多因为 TA 老化、端子氧化导致 AI 点漂移甚至开路报警。特别是沿海化工厂盐雾腐蚀后，压紧弹簧失效，回路电阻变大，4-20mA 读数慢慢飘——查半天以为是变送器挂了，其实是端子接触不良。P0916BX 替换旧款腐蚀端子排，直接消除这类假故障。
典型场景：
- 炼油/石化装置：FCCU/常减压塔的温压流量 AI 点，FBM214+P0916BX 配 HART 变送器，支持在线仪表诊断。
- LNG/天然气处理：防爆区机柜内 DIN 轨安装，2线制变送器回路分配，保留 HART 供 AMS Device Manager 读取。
- 电厂辅机系统：除盐水/凝汽器液位模拟量采集，要求不断线更换 FBM 时现场接线不动。
- 制药/精细化工：批次反应釜温度记录，需 HART 透传校验变送器而不扰动模拟量。
真实案例：某沿海炼厂大修后发现重整单元 3个温度点随机跳变报警，值班工程师先查了变送器、换了安全栅都没好。我让他们把 P0916BX 旧端子拆下来——端子铜片已经发绿氧化，接触电阻从毫欧升到几欧。换了新的 P0916BX（同型号 TA），拧紧螺丝，三点数值立刻稳了。老师傅感慨一句：”早知道先查端子，白折腾两小时。”
常见问题解答 (FAQ)
不行。它是无源端子排（TA），自身不供电也不处理信号，必须插入 Foxboro I/A Series 对应 FBM（如 FBM214/FBM216）并通过专用扁平电缆连接。回路 24VDC 由系统底座或外部配电器提供。
用压缩螺钉端子（通用，适合现场施工）；P0916BY 用环形接线片（lug）端子。国内项目 90% 用 BX，除非你们设计规范明确要求 BY 型。别混订，否则现场压线方式不匹配。
Q3：支持热插拔吗？TA 本身无所谓热插拔，但 FBM 能热换吗？
TA 是静态接线排，不存在热插拔概念。配对的 FBM214/FBM216 在 I/A Series 中非冗余配置也可以在线拔出更换（会短暂报警），冗余对配置支持真正热备切换。换 TA 时需断电拆 FBM 接口缆——建议借停车窗口做。
Q4：停产了有没有替代？旧系统升级怎么办？
目前 Schneider Electric 仍通过 LTSA 提供，属 I/A Series 长生命周期备件。若遇交期长，确认 FBM 型号后可用同系列其他 TA（注意通道定义不同！），但必须核对 Foxboro 订货代码中的 TA 后缀字母，不同 FBM 配不同 TA，乱配会导致通道映射错位。
Q5：二手/翻新件怎么鉴别真伪和成色？
看三点——①端子螺丝无滑牙、铜片无发黑氧化；②PCB 印字清晰，”” 及 Foxboro logo 激光蚀刻而非贴纸；③背部 IDC 插座簧片弹性正常，无明显插拔磨损痕迹。建议到货上电配合 FBM 做回路通断测试再入库。
不支持。它是专为 4-20mA+HART 模拟量输入 FBM 设计的，FF/H1 或 PA 要用对应的 Fieldbus TA，别买错。
