描述
产品详情

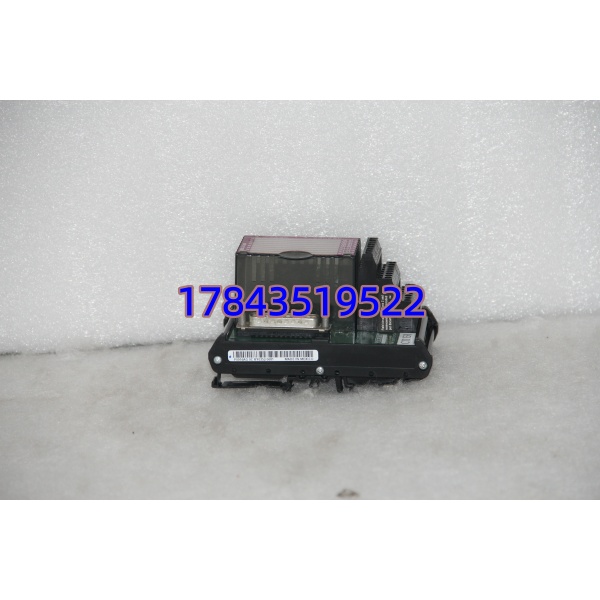

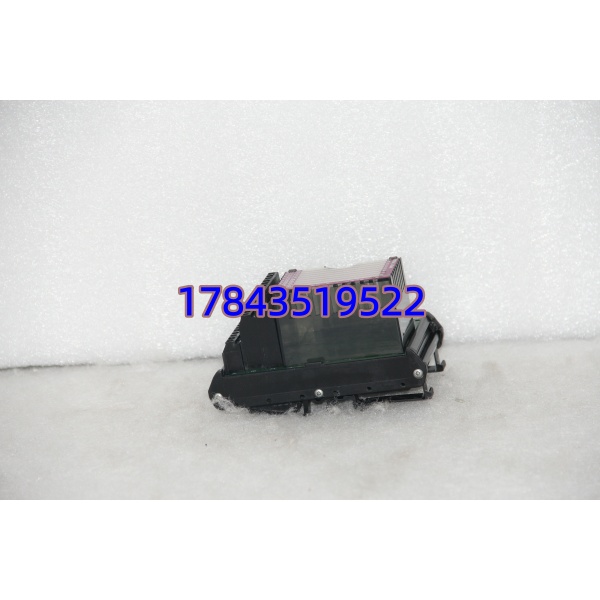

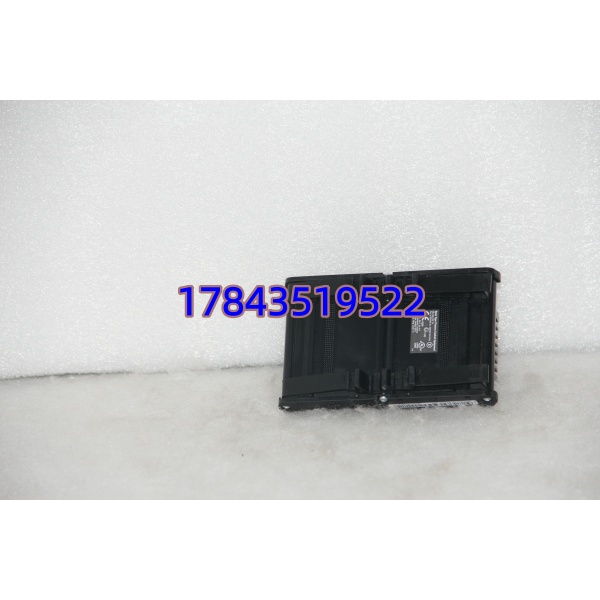

· 型号：P0916AG
· 品牌：FOXBORO（现属 Schneider Electric / Invensys）
· 系列：I/A Series DCS — FBM200 配套 Field Terminal Assembly（FTA）
规格参数
- 产品类型：Field Terminal Assembly（FTA），非智能 I/O 模块
- 适配电子模块：FBM204 系列模拟量输出模块（典型 P0914AL，4 通道隔离 AO）
- 配套连接：FBM 至 FTA 扁平 ribbon 电缆（通常随 FBM 或单独订购，需核对长度）
- 信号通道：4 路独立模拟量输出端子（对应 FBM204 Ch1–Ch4，4–20 mA / 0–20 mA DC）
- 接线方式：前接线螺钉端子（Phoenix 式可插拔端子排，需核对具体批次）
- 外部供电要求：现场回路通常需要外部 24 VDC 隔离电源（由端子排引入，非背板取电）
- 熔断/保护：部分批次带通道级熔丝或限流保护（具体以实物丝印为准，老批次无熔丝）
- 隔离等级：依赖 FBM204 本身通道间 500 VAC 隔离，FTA 本体无附加隔离变压器
- 安装方式：DIN 导轨安装或 I/A Series 端子机架（Base Mount），与 FBM204 并排/叠放
- 工作环境温度：0℃ ~ +60℃（控制柜内），存储 -40℃ ~ +85℃
- 湿度：5% ~ 95% RH（无冷凝）
- 认证：CE / UL / CSA，符合 IEC 61010-1（以实物铭牌为准）
- 尺寸/重量：约 90×130×45 mm，重 ≈ 0.3–0.5 kg（依批次）
产品介绍
P0916AG 不是一块带 CPU 的电子卡，它是 Foxboro I/A Series DCS 里 FBM204（4 通道隔离模拟量输出）专用的现场接线端子装配板（FTA）。作用很单纯：把 FBM204 背板出来的 AO 信号通过标准化螺丝端子引到现场阀门定位器、变频器等 4–20 mA 负载回路，同时提供外部 24 VDC 配电端子和通道保护。
坦白讲，很多现场误把 P0916AG 当”模块”来查——它没程序也没固件，故障几乎都是端子氧化、熔丝烧断或 FBM 通讯电缆接触不良。它的工程价值在于标准化接线、减少柜内飞线，并且和 物理配对后可实现在线更换 FBM 本体而不断开现场线——这是老装置改造时最在意的点。
应用场景与行业案例
我在现场最常遇到的是老 Foxboro 系统大修时 FTA 端子排烧蚀或丢失，翻遍仓库找不到匹配 的端子底座，临时用普通端子排飞线导致回路干扰和接地问题。P0916AG 解决的就是”有 却没原厂匹配 FTA”这个致命备件缺口。
典型场景：
- 炼化常减压装置—— 控制馏出口调节阀 AO，P0916AG 提供带熔丝保护的现场接线端，防止阀门短路波及 FBM 电子回路。
- 电厂锅炉给水/减温水——4 路 AO 分别去调阀定位器，原厂 FTA 端子标识与 Foxboro 图纸一一对应，避免误接烧毁通道。
- 制药发酵罐 pH/DO 控制回路—— + P0916AG 组合在洁净区控制室机柜，端子可插拔便于年度校验不停机拆线。
- 老厂 I/A Series 扩容/改造——原 保留，只增补 + 扁平电缆完成新增回路接线。
真实案例：南方某炼油厂催化裂化装置，夜班再生滑阀突然失控。查下来 正常，但原 FTA 端子因多年腐蚀导致其中一个 AO 回路虚接开路，阀位信号漂到满量程险些触发联锁。凌晨两点翻备件找到一块全新 ，断电（FTA 本身不断电不影响其他 FBM 电子背板，但稳妥起见停了该控制回路）拆旧换新、核对端子号、恢复——全程 25 分钟。老师傅感慨：这玩意儿看着就是块铁端子，没它 就是废板。
常见问题解答 (FAQ)
A：FTA 是纯接线端子板，不含电子。 电子模块配合正确底座支持在线更换，但 FTA 与 FBM 之间的 ribbon 电缆建议在系统暂停该回路或断电情况下插拔——带电硬拔可能打弯针脚或瞬时短路，我一般不断电只停该 AO 回路输出再动。
Q：停产了有没有替代型号？能用其他 FBM 的 FTA 代替吗？
A： 专配 （4 路隔离 AO）。不能用 FBM201/202/207 的输入类 FTA 替代，针定义完全不同。若原厂缺货可考虑同系列兼容 FTA（如 P0916AH 等，需核对 FBM 型号和电缆），或找经 Foxboro 认证的第三方 MRO 翻新件，但务必比对端子排列图和 ribbon 接口引脚。
A：通常是 0.5 m / 1 m / 2 m 扁平 ribbon 电缆（Foxboro 原厂 P/N 带后缀区分长度），买时注明配 FBM200 系列。长度超 2 m 不建议——抗噪余量下降，我在现场见过 3 m 扁平线被变频器柜耦合出模拟量抖动。
A：不需要。FTA 无固件无 EEPROM，换上核对接线即可。真正要留意的是 电子模块本身——如果连带换 FBM，需确认 CP 里 FBM 槽位配置一致，避免节点地址漂移。
Q：如何鉴别成色和真伪？原厂全新 vs 拆机翻新怎么看？
A：看螺丝扭矩痕迹（拆机端子通常有划痕）、端子弹片回弹力度（老化发脆）、PCB 焊点氧化程度、Foxboro 激光打标清晰度。靠谱渠道会提供序列号可溯源。老系统急用可以收测试 OK 拆机件，但进柜前建议先上测试台通 4–20 mA 回路验证每段导通和熔丝完好
