描述
产品详情

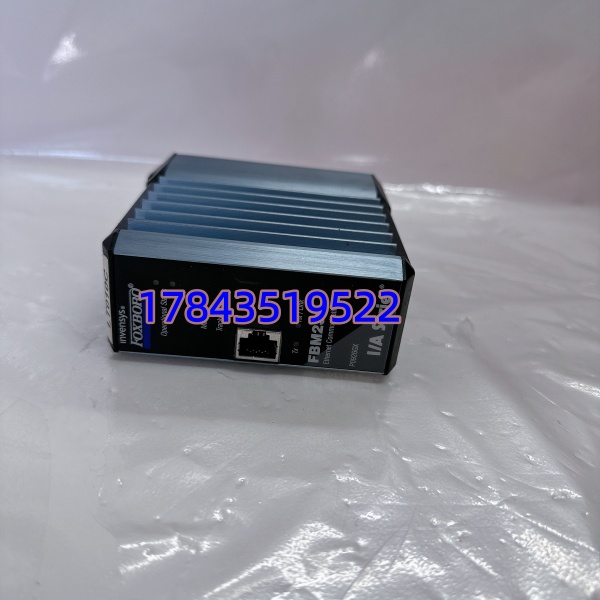

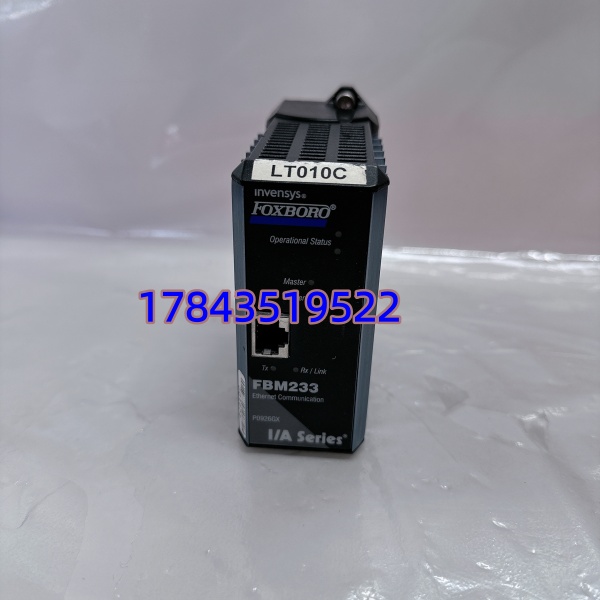

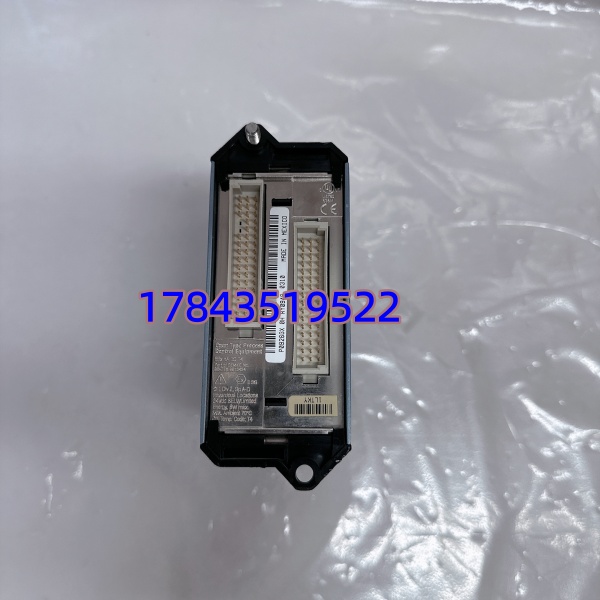

· 型号：FBM233（P0926GX = with Conformal Coating；P0926GW = 标准无涂层）
· 品牌：Foxboro / Schneider Electric（EcoStruxure Foxboro Evo / I/A Series）
· 系列：I/A Series Fieldbus Module (FBM) — Ethernet Interface Module
规格参数
- 产品类型：Ethernet Interface Fieldbus Module (FBM233)，插于 Foxboro Baseplate（2-槽宽通常）
- 适用系统：Foxboro I/A Series（50 Series / 70 Series 等）及 Foxboro Evo（FCP270/FCP280 架构），配合 Control Processors
- 总线接口：与 Baseplate 背板相连，通过 Node Bus / Plant Network 与 AW70xx/WP 及其他控制站通讯
- 网络接口：通常 2×10/100Base-TX RJ45（Auto MDI-X，支持冗余网段或菊花链——依具体 Baseplate 架构），部分批次支持 100Base-FX 光纤 SFP（需确认变体）
- 网络协议：IEEE 802.3 / Foxboro Mesh / TCP/IP over Plant Network；承载 Foxboro 专有实时协议 + 可选 Modbus TCP（通过 Gateway 功能）
- 供电：由 Baseplate 背板供 +24V DC（典型 18～32V DC 允许范围），典型功耗 ≈4～6W
- 状态指示：面板 LED — PWR（电源）、RUN（模块运行/同步）、COM Tx/Rx、Link/Act per port、ERR
- 安装槽位：指定 FBM 槽（依 Baseplate 类型，2-槽宽 FBM233 占用相邻两槽），旋紧锁定杆
- 组态软件：System Definition (SysDef) 中定义 Node / Compound，自动识别 FBM233；IP 分配在 Node Definition 中设置
- 固件：固化于 Flash，可通过 Foxboro I/A Series Software 升级（与 FCP 固件版本需匹配，查 Release Notes）
- 工作温度：0 ～ +60℃（存储 -40 ～ +70℃）；P0926GX 版本带三防漆适合高湿/盐雾环境
- 湿度：5%～95% RH 非凝露
- 尺寸/重量：约 190×115×44mm（2-槽 FBM 外形）/ ≈0.6kg
- 认证：CE、cULus、ATEX/IECEx（部分版本 Ex nA 等，以铭牌为准）
产品介绍
FBM233 是 Foxboro I/A Series / Evo 控制站接入 Plant Network 的以太网腿——FCP270 或 FCP280 插在 Baseplate 上，FBM233 负责把控制站过程数据送上位 AW/WP 站或跨站通讯。它本身不执行控制逻辑，但若它掉线，控制站与 Ops 站”失联”（现场点仍可继续受控运行，取决于 Fail-Safe 设置）。组态时 SysDef 里加 Node Bus 上的 并设 IP/Mask/Gateway，下装后自动建 Mesh 连接。
坦白讲， 故障率不高，多数”通讯全红”是上游交换机 VLAN 不对、网线线序错或 Baseplate 供电 24V 跌落。真坏表现多为 RUN 灯灭/ERR 常亮、双 Link 灯不亮。有一点要注意：
应用场景与行业案例
我在现场遇过炼化装置 Foxboro Evo 站 Ops 报”Node Communications Lost”，电子间看 Link 灯闪但 RUN 灯熄灭——重插 Baseplate 供电模块螺丝（24V 端子松半圈）后 RUN 恢复，模块本身没坏。
典型场景：
- 炼化/乙烯 Foxboro Evo 控制站上网联 Plant Network：FCP280 + Baseplate + 双 RJ45 分别接 A/B 网冗余交换机，非它不可因 I/A Series 控制站必须通过 FBM 类型模块接入网络
- 电厂辅网化水/除灰 I/A Series 50 系列改造：保留老 Baseplate 架构，更换老化 恢复 AW 站在线下装与 SOE 上传
- 海上平台 ESD 与 Foxboro DCS 集成：P0926GX（三防漆版）抗盐雾，通过 Modbus TCP Gateway 读第三方设备数据进 Foxboro 数据库
真实案例：某 PTA 装置 Foxboro Evo 系统，年度大修后 AW 站无法下装组态报”FBM not responding”。到现场 PWR 亮、RUN 闪慢、Link A 亮 Act 闪、Link B 灭（B 网未接）。尝试重下 Node Definition 无果，换 P0926GX 后识别正常。旧件带回测试台复现：上电 PWR/RUN 亮但 Ping 不通——ARP 表不更新，判定内部 PHY 老化。那次若没备件，AW 只能在线监视不能下装修改，影响开工调试进度。
