描述
产品详情

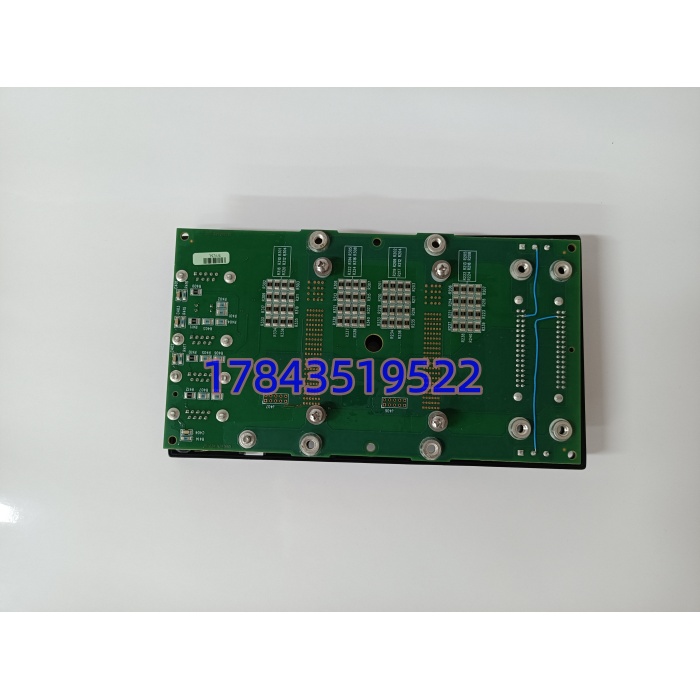

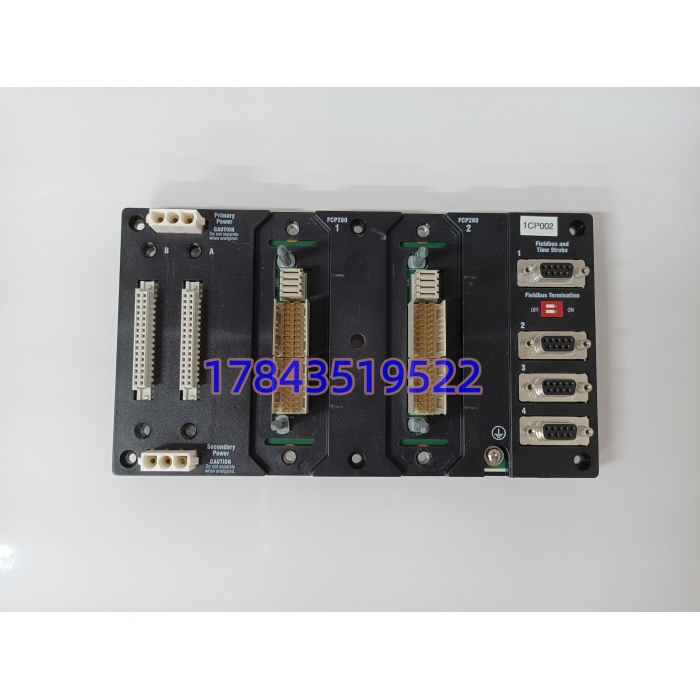

· 型号：FCP280 底板（常见订货号：RH924YF / RH924YL / P0914XS）
· 品牌：Foxboro（Schneider Electric）
· 系列：Foxboro I/A Series — Evo Architecture
规格参数
| 参数项 | 规格描述 |
|---|---|
| 产品类型 | FCP280 现场控制处理器模块化底座 |
| 安装方式 | DIN 导轨安装（RH924YF）或 19 英寸机架平放（P0914XS 水平型） |
| 安装方向 | 水平（Horizontal）或 垂直（Vertical）——二者不通用，核对旧底座铭牌确认 |
| 适配处理器 | Foxboro FCP280（P0904HU） |
| 适配 I/O 模块 | 200 系列 FBM、100 系列 FBM（双波特率配置下可混用） |
| 最大支持 FBM 数量 | 每个现场总线端口最多 32 个 FBM，总计最多 128 个 |
| 电源输入 | 24 VDC（通过 P0922VT 底板电源模块供电） |
| 通信背板 | 支持 2 Mbps HDLC 现场总线，每个端口独立 |
| 防护等级 | IP20（标准型） |
| 工作温度 | -20°C 至 70°C |
| 尺寸（RH924YF） | 约 114mm × 254mm × 63.5mm |
| 重量（RH924YF） | 约 0.5 kg |
产品介绍
先泼盆冷水：FCP280“底板”不是一个型号，是一族产品。 RH924YF、RH924YL、P0914XS……长得差不多，但有的是给 FCP280 处理器插的（CPU 底座），有的是给 FBM 模块插的（I/O 基座），而且水平安装和垂直安装还不通用。采购前必须核对旧底板侧面的铭牌——如果铭牌上印的是“Horizontal Baseplate”，你买了个“Vertical”回来就装不上，这不是退货的问题，是停机时间的问题。
说回正题。这套底板的设计逻辑其实是“模块化+容错”。FCP280 的容错版本由两个处理器模块并行工作，安装在相邻的底板上，二者通过底板背板高速通信，一旦主模块故障，备模块零切换接管。这个容错机制的关键是比较两个模块发往现场的每一帧数据——只有两个模块逐位匹配一致，信息才允许从底板流出。这意味着一个模块坏了不会往外发错误指令，这在汽轮机跳闸回路里是保命的。
另一个被低估的细节是 P0914XS 和 RH924 系列的定位差异。P0914XS 是 I/O 基座——FBM 模块插它上面、P0922VT 电源插左端，属于 的“分开式”架构。而 RH924YF 是处理器的 DIN 导轨底座，用于把 本体固定在柜内。这两个不能互换。如果你现场是 Compact （处理器和底板一体化），那 P0914XS 根本不需要——别买。
应用场景与库存策略
底板这东西平时没人关心，但它一坏就是连锁反应——整个 I/O 站点的 FBM 全掉线，几十个测点同时变坏值。更麻烦的是，这类底板的故障模式往往不是“全坏”，而是某个槽位的背板通信时断时续——今天 FBM06 报错，明天 FBM02 脱网，排查的时候所有人都在换模块，最后发现是底板背板上的某个端子虚焊了。这种间歇性故障，最耗工时。
典型场景与备货建议：
- 两个 处理器插在同一个底板上，通过背板做高速同步和故障比较。
- 库存策略： 0 备件，但要核对采购记录。 容错系统的 CPU 底板极少单独损坏——如果坏了，通常是整个机架被水淹或砸了，换底板需要重新配置和校验。比起备一块底板，更划算的是确认系统里有容错冗余——坏一个处理器模块，另一个顶上去。
- FBM 模块插在此底板上，左侧接 P0922VT 电源，后端通过 Node Link 电缆连接 。
- 库存策略： 每 3-5 个机架备 1 块同型号底板。 底板本身是“无源背板”，没有易损件，但槽位内的簧片长期插拔可能松动。建议定期做“插拔测试”——把 FBM 拔出来再插回去，看看 LED 指示灯是否正常。如果某个槽位频繁掉线，就该考虑换整块底板了。
- 老旧系统升级（100 系列 FBM 迁移）： 底板的每个现场总线端口支持 2 Mbps HDLC，向上兼容 100 系列和 200 系列 FBM。
- 库存策略： 核对双波特率配置。 100 系列和 200 系列混用时，每个 PIO 总线端口允许不超过 64 个 100 系列 FBM。如果你的升级计划里要混用新旧 FBM，确认底板型号和固件版本是否支持——否则可能买回来发现老 FBM 不认。
真实案例（讲故事）：
某化工厂的 机架，操作站上老是间歇性弹出“FBM02 通信丢失”的报警。仪表班换了三块 FBM02、换了连接电缆、甚至换了 处理器——问题依旧。最后老师傅拿着万用表量底板的背板端子，发现第 5 槽位的电源针脚对地电阻时大时小——有人之前插 FBM 的时候把针脚怼歪了，簧片失去弹性，接触时断时续。
解决方案很简单：把 FBM 挪到空槽位上，重新组态通道地址。那块底板就报废了，因为换簧片的人工成本比买块新底板还贵。教训是：底板不是消耗品，但槽位是。 统计你现场有多少个槽位在长期使用，建议在备件库房里留一块同型号的 ，作为“槽位保险”——不是为了换整块机架，是为了某个槽位坏了时，能把所有 FBM 整体转移到新底板上。转移时间不超过 2 小时，比等新底板从海外运来快多了。
