产品深度介绍

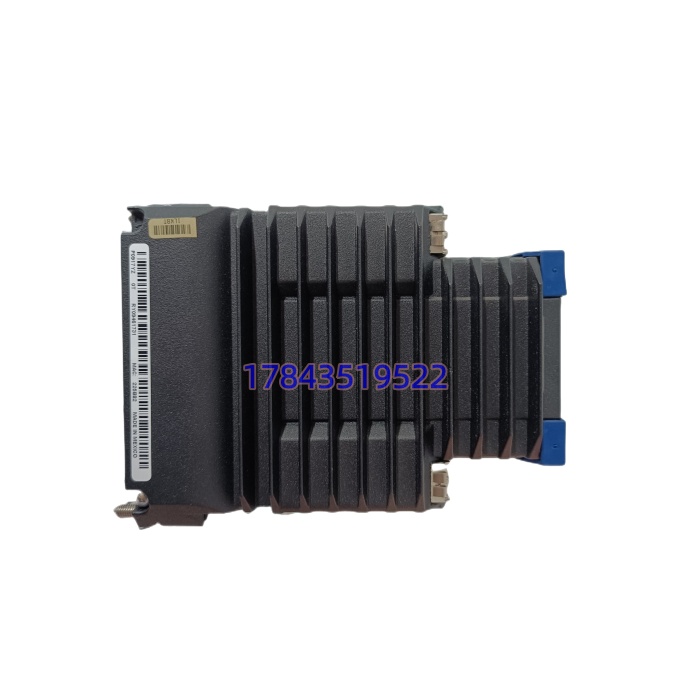

FOXBORO FCP270 P0917YZ 是 I/A 系列 DCS 的分布式现场控制处理器，压铸铝外壳可直接安装在现场机柜，不局限于中控室机柜，缩短现场信号走线距离。该模块执行回路调节、联锁逻辑、顺控程序，对接 FBM 系列现场总线 I/O 模块，通过光纤以太网接入 Evo 控制网络，广泛用于化工、炼油、电厂流程装置。
模块支持容错冗余配对运行，具备 ECC 内存纠错，适应 G3 等级恶劣工业环境；可同时接入 200 系列、100 系列 FBM 现场总线模块，不需要额外配置现场总线通讯卡。老旧 I/A 系统维修，该处理器是现场控制站的核心备件，固件版本与站内其他硬件必须匹配，否则会出现通讯异常。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | FCP270 P0917YZ |
| 处理器 | AMD Elan520，100MHz |
| 内存 | 16 MB SDRAM（ECC 纠错）；32 MB Flash 闪存 |
| 供电 | 24 V DC，支持双路冗余供电，最大功耗 8.5 W |
| I/O 容量 | 最多 32 个 200 系列 FBM；扩展 FEM100 后可达 128 个 200 系列 FBMparesource… |
| 现场总线 | HDLC，2 Mbps（200 系列 FBM）、268 Kbps（100 系列 FBM）paresource… |
| 系统网络 | 100 Mbps 光纤以太网，A/B 双链路冗余 |
| 工作温度 | 0 ℃ ~ +60 ℃（现场机柜安装） |
| 安装方式 | DIN 导轨专用底座，防呆插槽，不可混用其他模块底座 |
| 外壳材质 | 压铸铝合金，适应 G3 恶劣环境，CE 认证 |
| 整机重量 | 约 0.6 kg |
| 外形尺寸 | 147 mm × 51.5 mm × 114 mm |
常见问题解答
Q1：FCP270 支持热插拔吗？ A：只有冗余容错配对模式下支持热插拔备用模块。 如果是单控制器（非容错），严禁热插拔，必须断电更换。 我们现场碰到过，单站带电硬拔模块，直接造成现场回路失控，联锁误动作。 冗余模式下，务必先把待更换模块切到备用状态，确认另一侧正常做主控，再拔模块。
Q2：FCP270 P0917YZ 已经停产，有没有直接原位替代型号？ A：原厂 FCP270 已经停产，同系列升级型号 FCP280，硬件底座、固件镜像不兼容，不能直接原位替换，需要整体改造、重新下载全站组态，工作量大。 老 I/A‑Series 装置维修，优先采购同型号 FCP270 P0917YZ 库存备件。
Q3：更换 之后，程序与组态会丢失吗？ A：新到货备件 Flash 内部是出厂默认镜像，不带现场的控制站组态。 冗余配对场景：主控制器会自动把校验点组态同步到新备用模块； 单控制器场景：需要工程师站手动下载完整站组态镜像。 很多工程师踩坑，换完模块直接上电，发现没有逻辑，就是忘记下载组态。 更换前务必完整备份控制站全部组态。
Q4：固件版本不一致会带来哪些问题？ A： 固件镜像版本，必须和站内 FBM、工程师站软件版本匹配。 版本差异会出现：主备配对失败、FBM 模块频繁离线、光纤网络间歇性丢包、部分功能块执行异常。 不要直接上机，拿到备件第一时间读取固件版本，版本不符提前刷写对应镜像，再投入现场。 我见过项目，版本差 0.2 小版本，装置间歇性跳回路，排查 3 天才定位固件问题。
Q5： 使用双路 24V 冗余电源，一路断电会发生什么？ A：双路冗余供电，任意一路掉电，控制器维持正常运行，系统报电源报警。两路同时断电，控制器停机。 现场维护时，不要同时断开两路电源；检修只断开一路，确认报警正常产生，再检修另一路。
