描述
产品详情

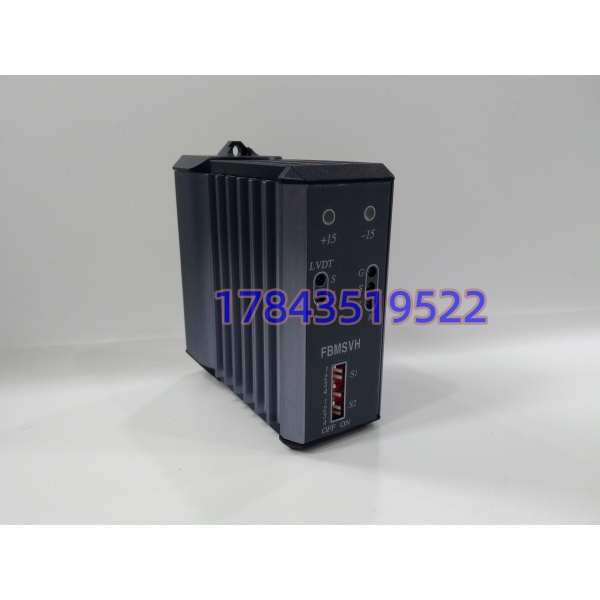

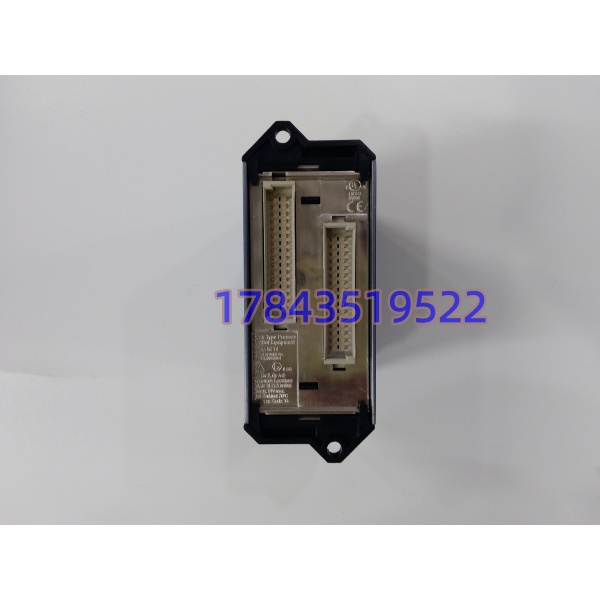

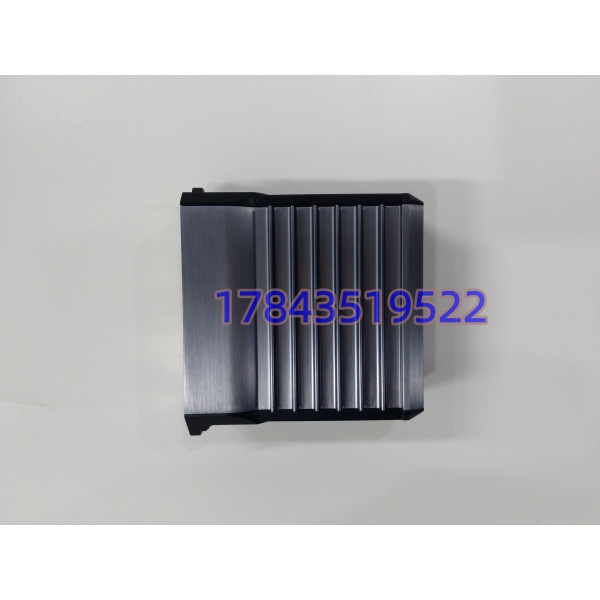

· 型号：FBMSVH
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series（FBM2xx）
技术参数
- 模块类型：LVDT 伺服控制接口 / 高密度模拟量输入（AI）或输出（AO）模块
- 通道配置：8 路或 16 路独立通道（依硬件分支而定，支持每通道软配置）
- 信号类型：LVDT 激励与反馈、4-20mA、0-10V、±10V、RTD（部分固件支持）
- 分辨率：16 位（65536 级量化）
- 测量/输出精度：±0.1% FS（25℃典型值，模拟量），±0.05%~0.1% FS（RTD/输出）
- 隔离能力：通道与背板间 1500V AC 隔离，通道间 500V~2500V AC 隔离（依设计）
- 采样/更新率：约 100 ms/通道（AI），50 ms/通道（AO 更新）
- 通讯接口：I/A Series FIO-BUS / R-series 背板总线，兼容 Foundation Fieldbus H1、Modbus RTU
- 供电方式：FBM 机架背板 24V DC ±10%（部分需 ±15V 励磁内建）
- 功耗：典型 ≤5W ~ 15W（视通道负载与类型）
- 诊断功能：断线检测（Open Wire）、超量程报警、LED（PWR/RUN/FAIL/COMM）状态指示、自诊断
- 热插拔：支持（需系统冗余配置允许）
- 工作温度：0°C 至 +60°C（典型工业级，部分资料标 -20°C 起）
- 存储温度：-40°C 至 +85°C
- 湿度：5% 至 95% RH（非冷凝）
- 防护等级：IP20（控制柜内安装）
- 安装形式：标准 FBM 机架/底座滑入式，DIN 导轨兼容
- 认证：CE、UL、CSA、FM/CSA/ATEX（视具体本安分支）
产品介绍
从场景痛点切入，流程行业最怕阀位反馈“假死”导致 DEH 切手动甚至跳机，而 FBMSVH 的定位就是 Foxboro I/A Series 里啃硬骨头的高精度信号调理官。它不是通用凑数的 AI/AO 卡，而是针对 LVDT 位移传感（汽轮机调门、液压缸定位）和严苛模拟量采集做过前端抗混叠与励磁优化的专用模块。现场实测发现，老款普通 FBM 在强电磁（变频器、大电机启停）旁边容易飘零点，FBMSVH 靠通道级光电/磁隔离加金属壳屏蔽，能把地环路干扰掐断，读数稳得多。
商业价值上，它的核心差异是密度与可信度的平衡——单槽堆 8/16 通道且每路带独立隔离，比散拼端子加安全栅省柜内空间也降布线成本。采购员常踩的坑是只看型号不看“后缀分支”：FBMSVH 在市场上存在 LVDT 专用版与通用高密度 AI/AO 版的混淆描述，买错分支插进去硬件认得但软件里信号类型（如 LVDT 激励）配不出来，只能拆。其实际交期受 I/A Series 生命周期影响，原厂新件可能拉长到 10-20 周，市面多为库存/翻新，不确定成色务必让卖家跑一遍带载校准曲线，严格来说老化电容会导致 LVDT 解调相位漂移，别盲目信“全新库存”。
替换与升级建议
- ✅ 直接替换：同硬件分支与固件的 FBMSVH（确认是 LVDT 版还是 AI/AO 版）。插回原 FBM 机架槽位，软件下装原配置即可运行，零改动，适合紧急备件救急。
- ⚠️ 软件兼容（需改配置）：FBM202 / FBM226 / FBM242 等同系列 8 或 16 通道模拟量 FBM。物理插槽与背板兼容，但通道密度、隔离等级或 LVDT 励磁能力有差异，需在 I/A Series 工程软件重配信号类型与量程，改动约 2-4 工时，存在停机校验风险。
- ⚠️ 软件兼容（需改配置）：FBM2xx 其他通用 AI/AO 模块（如 FBM207 数字量除外，仅限模拟族）。若无 LVDT 专用需求仅作高精度模拟采集，可替代但需改 FTA（现场端子组件）接线与软件定义，工作量中等。
- ❌ 硬件不兼容：非 FBM 架构模块（如 Triconex、Modicon、ABB S800 等）。物理尺寸、背板总线（FIO-BUS vs Profibus/Modbus 背板）、供电与接头定义完全不同，无法直接插槽替换，只能整柜重构或加网关转接，若无直接替代品需明示只能依赖库存。
