产品详情

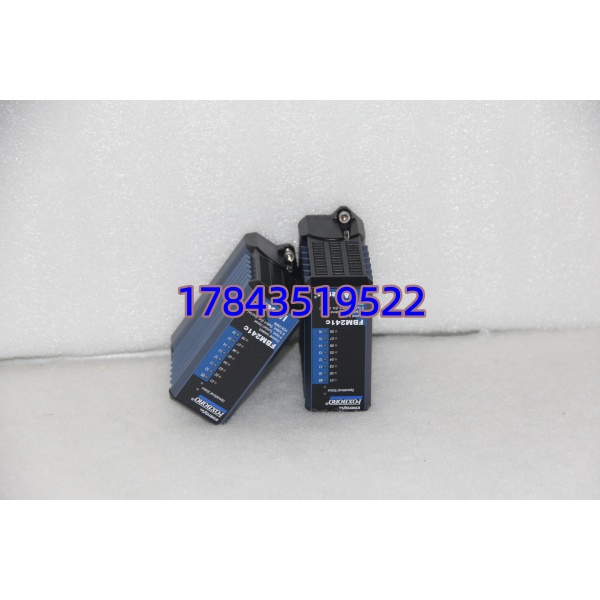

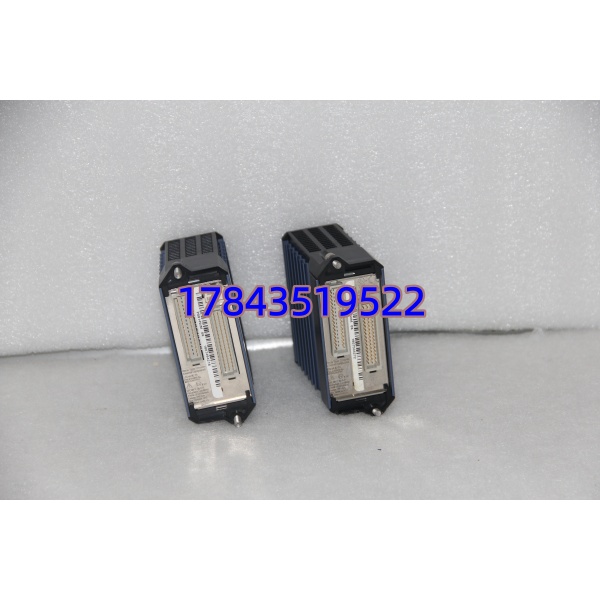

· 型号：FBM241C（P0927AN / RH927AN）
· 品牌：Foxboro（Invensys / Schneider Electric）
· 系列：I/A Series DCS — Fieldbus Module（FBM），模拟量输出类
规格参数
- 制造商：Foxboro / Invensys / Schneider Electric
- 模块类型：8-Channel HART-Compatible Analog Output FBM（FBM241C）
- 订货号参考：P0927AN（北美）/ RH927AN（部分目录），Compact 系列窄体版
- 输出通道数：8 路，独立通道间及通道-系统地间电隔离
- 输出信号：4–20 mA DC（两线制有源输出驱动现场负载）
- 可选输出范围（软件配置）：4–20mA、0–20mA、0–10V（需对应端子板支持，典型以 4–20mA 为主）
- 负载驱动能力：最大 750Ω @ 24VDC 外部供电（典型要求外部 24VDC 馈入端子板供回路）
- 分辨率：16 位 D/A 转换
- 精度：±0.1% FS（典型，以原厂手册为准）
- 更新周期：与 CP 执行周期同步，典型 ≤250ms 全通道刷新
- 通道隔离电压：≥500Vrms（通道-通道及通道-背板/逻辑）
- HART 支持：HART FSK 透传（Bell 202 1200bps），各通道独立回路阻抗含 250Ω，支持通用 HART 命令读取
- 供电方式：模块逻辑由 FBM 背板提供 24VDC；输出回路需外部 24VDC 经端子板引入
- 典型功耗：< 6W（模块自身逻辑部分）
- 通讯接口：Foxboro FBM 现场总线与 FCP/FCM 通讯（冗余 2Mbps）
- 前面板 LED：Power / Active / Fault / 各通道状态（依版本）
- 热插拔：支持（I/A Series 机架允许在线更换）
- 工作温度：0～+60℃（机柜内），存储 -40～+85℃
- 湿度：5%～95% RH 非冷凝，G3 防腐涂层版本可选
- 安装方式：插入 FBM 底座（标准 200 系列或 Compact 系列机架）
- 适配端子板：需配 Foxboro AO 专用端子板（如含外部 24VDC 配电的模拟量输出 TA，具体依现场设计）
- 认证：CE / UL / CSA，部分版本 ATEX/IECEx Zone 2，以铭牌为准
- 尺寸（约）：102×45×104 mm（Compact 版略窄），重≈280g
产品介绍
FBM241C 是 Foxboro I/A Series DCS 的 8 通道模拟量输出卡，把 CP（控制处理器）算出的控制量变成 4–20mA 驱动现场调节阀定位器、变频给定、比值控制器等。它和 FBM214B（AI）是一对——一个出一个进。每个通道带 HART 透传，AMS 或 Field Device Expert 能透过它读写智能阀门定位器的参数，不用额外装 HART 多路复用器。
坦白讲，这卡在老装置里最怕的是输出回路外部电源极性接反或 24VDC 配电端子板熔丝烧断，现象就是整组 AO 点无输出或报开路。换卡前先量端子板供电，很多”模块坏了”其实是外部供电问题。有一点要注意：FBM241C 是 Compact 窄体版，和标准宽度 FBM241 外形不同，底座和机架兼容但通常不能混插在同一物理槽位族（依机架类型），订备件必须核对现场是 200 系列宽体还是 Compact 系列窄体机架。
应用场景与行业案例
痛点切入
半夜重整装置加热炉燃料气调节阀突然失控制（输出卡死 50%），工艺手动切旁路。查 FBM241C Ch5 报 Open Loop，现场量回路电流为零——端子板上那路 24VDC 熔丝烧了。换熔丝前先把模块拔插确认无短路，恢复后阀位跟上了。这类 AO 卡故障常伴随外部负载短路导致端子板保护动作，单纯换模块不查供电会再炸。
典型场景
- 炼油/石化：常减压、催化裂化装置控制阀（流量/温度/压力）AO 信号驱动，要求 HART 可读定位器诊断
- 化肥/煤化工：气化炉氧煤比调节回路 AO 输出至电气转换器或定位器，需通道隔离防地环干扰
- 电厂汽机旁路：给水/减温水调阀 AO 控制，要求 fail-safe 回落值可配置
- 制药发酵：补料泵变频给定（4–20mA）及夹套温度控制阀 AO
真实案例
华北某炼厂大修后开车，发现三台进料控制阀完全不跟输出。量 DCS 内部 AO block 数值正常，现场回路无电流。拆 FBM241C 看 Fault LED 慢闪，插新模块后自动下装配置恢复。旧卡送检——内部某组驱动光耦击穿，推测是前期接线时未断 24VDC 外部电源带电接线上电导致浪涌。班长说：”以后接线必须断外部 24V 配电，这卡不便宜，烧一块少一块。”
常见问题解答 (FAQ)
- 是 Compact（窄体）版本，FBM241 是标准 200 系列宽体。两者功能相同但物理尺寸不同、占用机架槽位不同，一般不能互相替插在同一底座——必须核对你现场机架是标准 FBM 基座还是 Compact FBM 基座。
- 支持热插拔吗？换卡会丢控制吗？
支持在线插拔。I/A Series 设计为热更换，CP 持续运行。更换瞬间该槽位 8 个 AO 点可能短暂保持末值或按配置的 Fail-Safe 值动作（如 0%、50%、保持），建议提前通知工艺并确认 Fail-Safe 设置合适，避免阀位跳变。
- AO 点无输出或报开路先查什么？
先查配外部 24VDC 的端子板——熔丝、极性、电压是否到位（通常需 ≥20V 空载）。 本身不生成回路电源，靠端子板引入。再查负载是否短路（会拉低电流或烧熔丝）。确认外部 OK 再怀疑模块。
- 配什么端子板？
必须配 Foxboro AO 专用端子组件（Termination Assembly，TA），带外部 24VDC 配电和 250Ω HART 电阻。具体型号依现场设计（老装置常见 Compression TA 或 RTB 系列），买备件时抄下现场端子板完整型号核对。
- 停产有无替代？
施耐德渠道部分 （P0927AN）仍可订或提供替代型号，但 Compact 与标准版不混用。跨代替换需确认 CP 版本、ICC 库文件及端子板兼容性，不建议私自改型号。
- 二手/库存件怎么鉴别？
看前面板 Foxboro 激光铭牌清晰无重印，插针镀金光亮无氧化发黑，壳体无二次喷漆。上机架 CP 应识别为正确型号无”Unknown Module”，8 通道自诊断无通道短路告警为基本判据。
