描述
产品详情
· 型号：FBM233（P0926GX）
· 品牌：FOXBORO（Schneider Electric）
· 系列：I/A Series DCS / Foxboro Evo（配 FCP270 / FCP280 / FCM100Et）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 通信前端 | 1×RJ-45 10/100Mbps 铜缆以太网（自适应，无光口） |
| 后端总线 | 冗余 2Mbps Module Fieldbus，接 FCM100Et / FCP280 / FCP270 |
| 冗余架构 | 成对使用，Master + Tracker，心跳丢失自动切，SMDH 可手动切 |
| 设备容量 | 经交换机最多 64 台现场设备（性能相关，非硬上限 64） |
| DCI 连接 | 最多 2000 个 Distributed Control Interface 块 |
| 协议驱动 | 可下载驱动：Modbus TCP/IP、EtherNet/IP、UDP/IP；自定义驱动可开发 |
| 最快 ECB 周期 | 500 ms |
| 供电 | 24VDC 冗余背板（+5%/-10%），单模块最大 7W，7W 散热 |

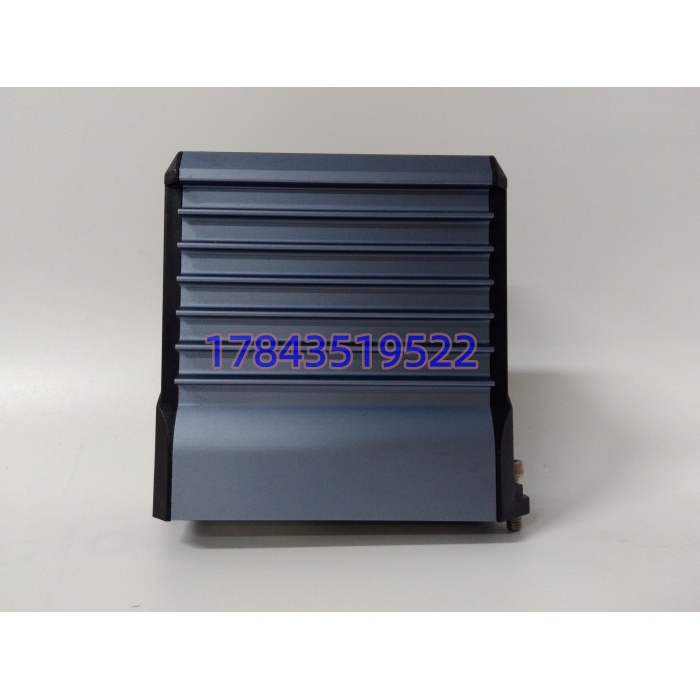

| 隔离与防护 | 通道-系统电气隔离；Class G3 防腐（ISA S71.04），挤压铝壳 |
| 认证 | UL CL1 Div2、ATEX/IECEx Ex nA IIC T4（Zone 2 机柜内）、ABS/BV 船级、CE、RoHS |

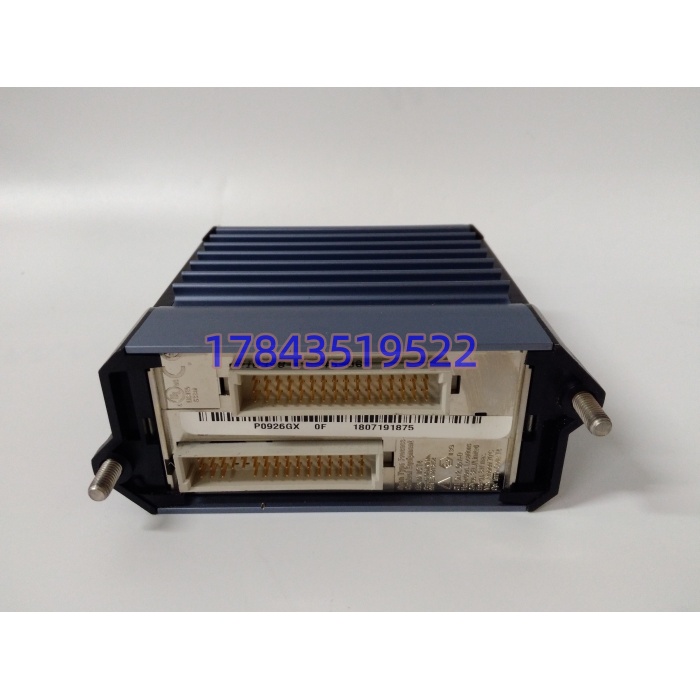

| 物理 | 102mm 高（带耳 114mm）×45mm 宽×104mm 深，约 284g，模块化底板/DIN/19″架 |
| 环境 | -20~+70℃（Rev A-J），Rev K+ 下限抬到 0℃；5-95%RH 无凝露；存储 -40~+70℃ |

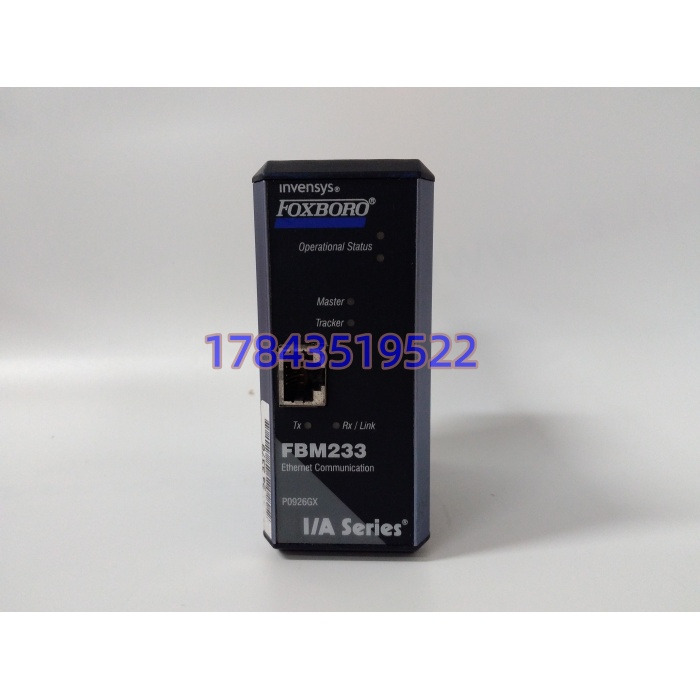

| LED 指示 | Operational Status / Master-Tracker / Tx / Rx / Link |
| 生命周期 | 渠道普遍标 Obsolete / 有限库存，无原厂重排单，Last-time-buy 关 |
产品介绍
（A 场景痛点切入）现场实测发现，FBM233 失效最会挑时候：不是双卡全死，而是 Tracker 卡 RJ-45 座簧片氧化，Link 灯灭，Master 还在跑所以画面不灰，但 64 台 Modbus TCP 分析仪表里 32 台走 Tracker 的采样断了，工艺发现”气相色谱数据偶发丢帧”查了两天以为是交换机 VLAN 问题。严格来说 FBM233 和 FBM232 的区别就在那张冗余固件——232 是单卡非冗余，233 必须成对组 Master/Tracker，拿 232 替 233 会报”pair not configured”，控制站里 DCI 块直接 quality=bad。
从 TCO 看，这张卡和前几轮 HIMA 安全件逻辑不同：它坏是”数据桥塌一半”，不会拍跳闸，但会让第三方计量（贸易级气体分析仪、厂级能源采集）失真，审核追溯时够喝一壶。原厂 Obsolete 后渠道现货常报 8k-2 万人民币（看 Rev 字母、是否带 ATEX 标、是否 AX 类全功能测试烧过驱动），但一次炼化厂因色谱数据丢帧被计量复核罚几天产量，损失是板子价上百倍。属于”Last-time-buy 已过、按冗余对数量战略囤”的 A 类件——注意是按对囤，单囤一块 Master 没 Tracker 配对，紧急时只能先拆邻柜的凑对，运维规范不允许。
应用场景与库存策略
FDSI 卡失效的隐性成本在”数据可信度”：贸易计量、环保 CEMS、能源绩效这些靠第三方以太网设备吃饭的回路，丢帧比硬停机更难向审计交代。
- 石油化工｜罐区 Modbus TCP 雷达液位计（64 台级）、气相色谱、CEMS 集成 → FBM233 是唯一进 I/A 的桥，无平替 → 建议每对冗余 FBM233 备 1 对冷备（不拆对），随对应机笼存；Rev 字母要和现网一致。
- 油气长输｜压气站第三方 PLC 子站 EtherNet/IP 集成 → 主备切换不容许静默 → 建议供应商（长欣、AX Control、北讯类）代管 1 对+自有 1 对，签 48h 响应。
- 电力辅机｜除灰/输煤程控里厂级能源采集（电表、水表 Modbus TCP）→ 审计追溯依赖 → 建议 A 类，按”冗余对数量×1.1″备。
- 存量 I/A 51 系列老站 → 严格来说 FBM233 配 FCM100Et 背板，老 FCM100 早期固件可能不认 Rev K+ 新卡，采购前让集成商出兼容矩阵，别只看型号。
- 迁 EcoStruxure Foxboro DCS 新平台 → 新平台用不同通信组件， 物理仍插老 Evo 机笼，跨代整站迁移才换，单换卡不可能，以施耐德迁移 BOM 为准。
真实案例：2023 年沿江某 PTA 装置，I/A Series 机笼第 6 对 （P0926GX Rev H）Tracker 卡前端 RJ-45 座进粉尘氧化，32 台反应釜 Modbus TCP 温度计里走 Tracker 的 16 台偶发 quality=bad，工艺用单点值算停留时间，批料酯化度偏 0.3%。当时库里按”通信卡不易坏”只备了 FBM232 单卡，没备 233 对。从深圳长欣调一对 P0926GX Rev H（带同 Rev 要求），空运 26 小时到，但已两批料酯化度复核不合格返工，折合约 33 万。事后该厂把 按”冗余对×1″建 A 类编码，并规定大修必做”Tracker 切换演练+RJ-45 座孔镜检”。
