产品详情

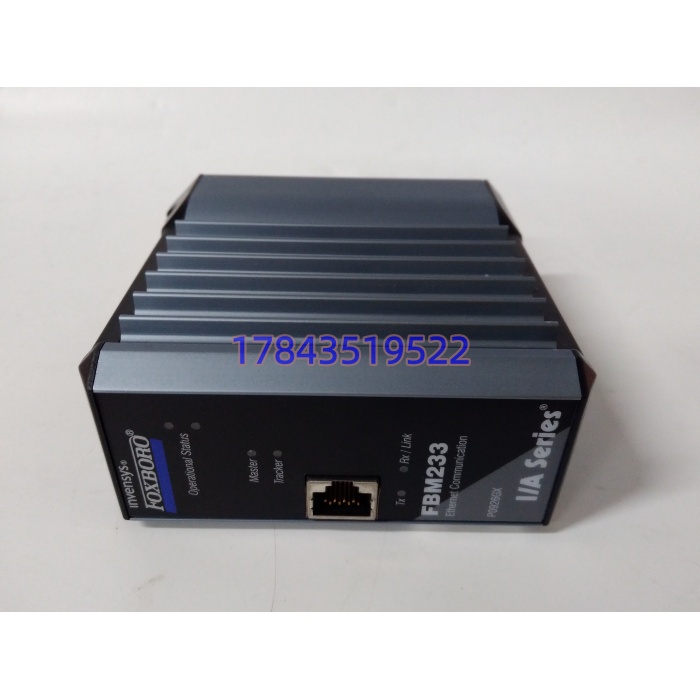

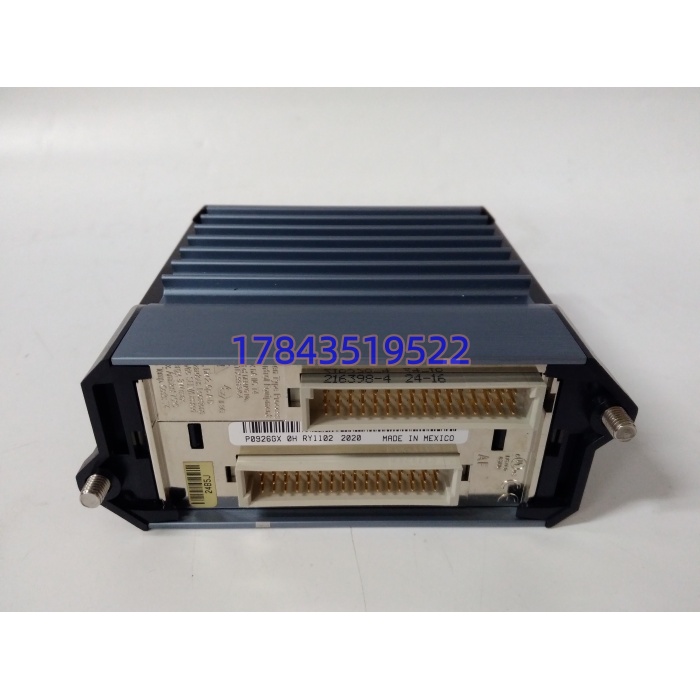

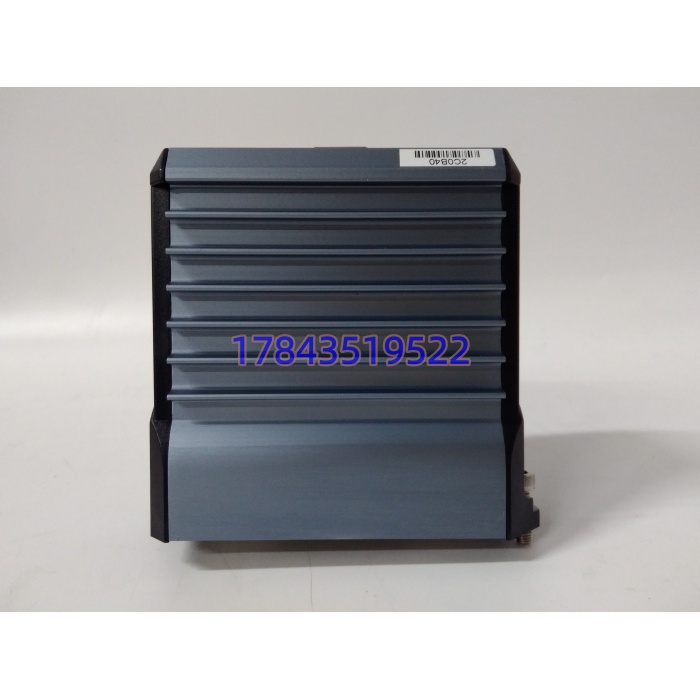

· 型号：FBM233（P0926GX）
· 品牌：FOXBORO（Schneider Electric）
· 系列：I/A Series 与 Foxboro Evo DCS 的 FBM 通信模块
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | FBM233 |
| 订货号 | P0926GX（P0926GY 为同型变体，勿混为替代） |
| 模块类别 | FDSI 冗余以太网现场设备系统集成模块（非 AI/DI/DO 通用 I/O） |
| 现场网口 | 1 × RJ45，10/100Mbps 自适应铜缆以太网 |
| 背板总线 | 冗余 2Mbps Module Fieldbus，挂 FCM100Et / FCP270 / FCP280 |
| 协议支持 | Modbus TCP/IP、UDP/IP、Ethernet/IP 等，驱动库动态下装（严格来说具体驱动包以原厂 FDSI Configurator 为准） |
| 连接规模 | 单模块最多 64 台现场设备，最多 2000 个 DCI 块连接 |
| 最快 ECB 周期 | 500ms |
| 冗余形态 | 成对主/从（Master/Tracker），心跳丢失自动切，SMDH 可手动切 |
| 供电 | 24VDC 冗余（+5%/-10%），单模块最大 7W，散热 7W |
| 隔离与防护 | 电气隔离；机柜内 IP20；ISA S71.04 Class G3 防腐 |
| 工作温度 | -20~+70℃（Rev A–J），0~+70℃（Rev K 及更高，以实物标签为准） |
| 存储温度 | -40~+70℃ |
| 湿度 | 5–95% RH 非冷凝 |
| 安装 | Modular Baseplate，DIN 导轨或 19″ 机架安装套件 |
| 尺寸重量 | 高 102mm（含耳 114mm）× 宽 45mm × 深 104mm，约 284g |
| 认证 | UL/UL-C Class I Div2 T4、ATEX Zone2 Ex nA IIC T4、ABS/BV 船级、EN61326-1 A 类、RoHS |
| 校准 | 模块本身无需现场校准 |
产品介绍
从 B 技术定位切进来：FBM233 不是”以太网卡”，是 I/A Series 里把第三方智能设备”翻译”进控制数据库的 FDSI 前台。它硬件就一个 RJ45 和一颗跑驱动的处理器，真正值钱的是那层可下装的协议驱动——Modbus TCP 读变频器、Ethernet/IP 捞罗克韦尔 PLC 数据、私有 UDP 收质谱分析仪，全靠工程站把 XML 设备描述文件和驱动映像灌进去。现场实测发现，成对组冗余时主卡写输出、从卡热备，心跳一断自动倒，但倒换瞬间 DCI 块若没设”保持最后值”，上游控制回路会看到一次 500ms 级闪断；这个坑在汽机给水流量补偿回路里碰过，运行画面跳一下没报警，但 PID 输出毛刺被操作员当成扰动。
它的供应链价值在”老 DCS 不敢动、现场设备必须联网”的夹缝里。TCO 算一笔：一套 I/A Series 在役十几年，上位换成 MES/PI 历史库要走 Modbus TCP，重做通信服务器不如直接塞一对 FBM233 进原机架——工程师工时省下来够买十张卡。某个炼化常减压装置里，原设计 32 台智能变送走硬接线 AI，后来要做预测性维护必须拿设备内部诊断字，加一对 P0926GX 挂交换机把变送网页数据捞进 DCS 辅助点，改造停机 4 小时，比换 AI 底座方案少停两天。这类卡归 A 类备件，在线每对锁 1 张单卡冷备（成对买太占资金，单卡可随时组对），固件版本和驱动库版本钉死在配置服务器里。
应用场景与库存策略
FDSI 最阴的故障不是通信断，是”主从都在跑、LED 都绿、但 Tracker 写输出的寄存器与主卡差一个字节”，DCS 侧轮询命中主卡时数据正常，命中从卡时趋势台阶——这种毛病 SMDH 不报，靠历史库差值比对才发现。
- 石化常减压/催化装置：智能变送、调节阀定位器、在线分析仪走 Modbus TCP 进 I/A，非它不可因原机架槽位和 FDSI 配置库绑定。建议在线每对冗余配 1 张单卡冷备，驱动盘归档。
- 电厂辅网（水处理、除灰）：把 PLC 小系统数据收进 Foxboro 总貌，避免另起 SCADA。建议备 1 张周转件不拆封。
- 海上平台过程区：Class I Div2 T4 认证原生支持，第三方网关要外加防爆箱。建议供应商 VMI 代管 1 张，合约 72h 直达。
- 制药批记录审计：现场称量、温湿度站走 Ethernet/IP 集成，审计追踪要原厂驱动。建议 Last-time-buy 按在线对数 ×1 + 2 张封库。
- 老厂数字化改造：MES/PI 要取 DCS 外围设备数据但不动控制策略。建议由集成商托管备件，别占主厂仓库。
真实案例：2022 年华南某 LNG 接收站，BOG 压缩机润滑油站 12 台智能温度/振动变送经一对 FBM233 P0926GX 进 Foxboro Evo。某夜主卡 SOS LED 慢闪，Tracker 没自动升主（查出来是 SMDH 里这对卡被老工程师设成”手动切换”防误动），通信全断，MES 侧压缩机健康指数掉线 9 小时，幸亏就地 HMI 还活着没影响启停。第二天倒卡发现主卡 RJ45 变压器侧漏光，备件柜里那张冷备是 Rev G、在线是 Rev K，插上去固件不一致，SMDH 拒绝组对——临时从上海库存商空运同 Rev K 件，等 19 小时。事后把”备卡 Rev 必须与在线同尾标”写进采购规范，并把冗余切换模式统一改回 Auto，PM 工单加一条：每半年做主从倒换传动。
