描述
产品详情

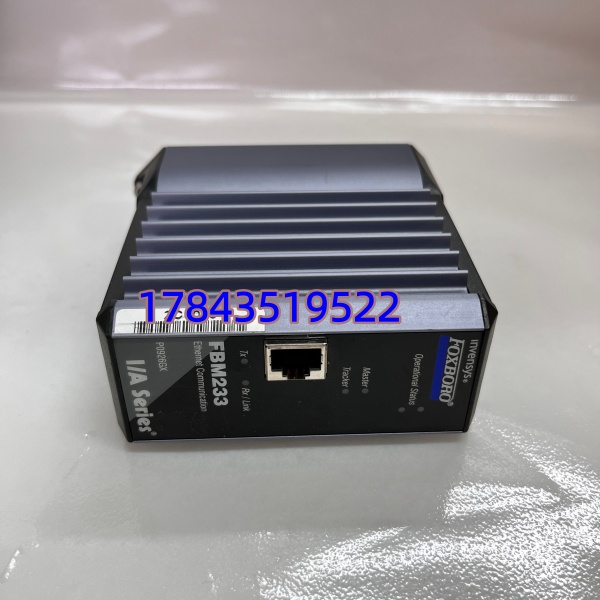

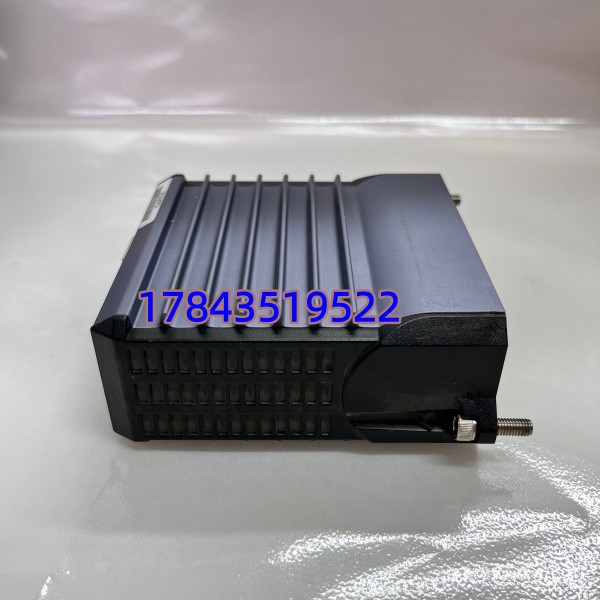

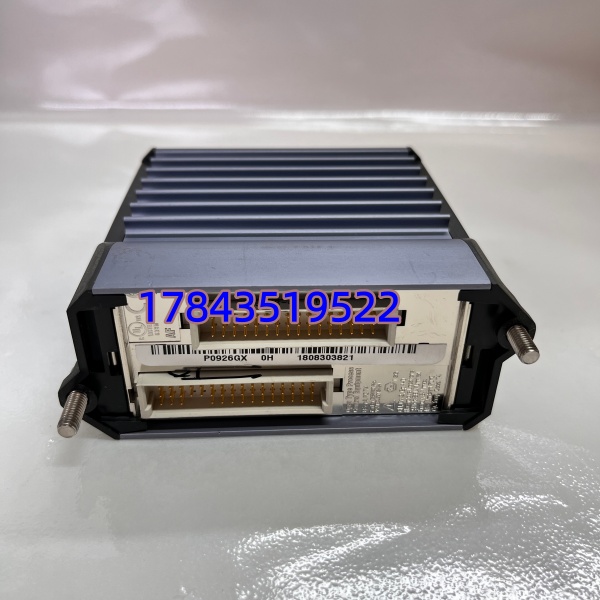

· 型号：FBM233
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series DCS（FBM – Fieldbus Module）
规格参数
- 产品型号：FBM233
- Foxboro 订货号：P0926GX
- 产品类别：Fieldbus 通讯模块（FBM）/ 以太网接口模块
- 适用系统：Foxboro I/A Series DCS（I/A Series 50/70/80 系列控制器平台）
- 核心功能：DCS 控制处理器与远程 I/O 站、现场总线设备、第三方系统之间的以太网通讯桥接
- 以太网接口：2× 10/100Base-TX RJ45（支持冗余配置，自动 MDI/MDI-X）
- 通讯协议：
- Foxboro I/A Series 专有协议（节点间通讯）
- Modbus TCP（部分固件版本支持）
- Ethernet/IP（部分配置支持）
- 冗余支持：支持 1:1 冗余热备（需配套冗余底座/同步模块），故障切换无扰动
- 供电电压：24V DC（典型范围 18~32V DC，由 I/A Series 机架背板或独立电源模块供给）
- 功耗：典型约 5~10W
- 物理尺寸：标准 FBM 模块，约 140×115×30 mm，重约 0.3~0.4kg
- 安装方式：插卡式，安装于 I/A Series 机架（如 FCP270 机架或 CP60 控制站机架）指定槽位
- 指示灯：PWR / RUN / ERR / LINK1 / LINK2 / ACT1 / ACT2 等状态 LED
- 工作环境：温度 0℃～+60℃（机柜内安装），湿度 5%~95% 非凝露
- 存储温度：-40℃～+85℃
- 认证：CE、UL/cUL、CSA、FM、ATEX/IECEx（部分版本，适用于危险区域），SIL 2/3（需核对具体证书）
- 平均无故障时间：MTBF > 10万小时（以原厂可靠性报告为准）
产品介绍
FBM233 是 Foxboro I/A Series DCS 的以太网通讯模块，简单说就是 I/A Series 控制处理器的”外网网卡”。它把控制站（CP – Control Processor）与远程 I/O 站、现场总线设备、第三方 DCS/SCADA 系统连接起来，走以太网 TCP/IP 传输过程数据和报警事件。双路以太网口支持冗余配置——主链路断了自动切到备链路，切换时间毫秒级，操作员基本感知不到。
跟早期的 FBM 串行通讯模块（如 FBM230 等）相比，233 的突出优势是带宽大（100Mbps 全双工）+ 冗余。坦白讲，Foxboro I/A Series 是存量巨大的老牌 DCS，国内大量石化、炼油装置还在跑，FBM233 属于中后期产品，原厂新件已难寻。现在流通的多为原装库存新件或经严格老化测试的拆机件。有一点要注意——P0926GX 的”GX”后缀代表特定硬件/固件版本，不同后缀在协议支持和兼容性上有差异，买之前务必核对现有 I/A Series 机架型号和软件版本（如 IA 8.x / 9.x）。
应用场景与行业案例
痛点切入
深夜炼油装置 DCS 操作员站突然报”Remote I/O Communication Lost”——FBM233 以太网 PHY 芯片老化或端口接触不良，远程 I/O 站数据全部掉线。如果配置了冗余 FBM233 对，备用模块自动接管，操作员仅收到一条告警；如果是单卡配置，整段远程 I/O 失联，相关控制回路可能切手动甚至触发联锁。这时候库房里一块提前测好的 P0926GX 备件就是救命稻草。
典型场景
- 炼油/石化装置 — I/A Series 控制站核心通讯模块，连接远程 I/O 柜（RIO）、现场智能仪表和 Modbus 第三方设备。
- 海上平台 — 压缩机/泵组控制， 走以太网连平台中控 SCADA，冗余链路保证通讯不间断。
- 化工/制药 — 批量生产顺控， 提供控制站与上位 MES/SCADA 之间的数据桥梁。
真实案例
南海某海上石油平台，Foxboro I/A Series 8.5 系统跑了 18 年，某天夜班 DCS 报” Link 1 Down”。好在有冗余配置，Link 2 自动接管，工艺未受影响。次日维护团队翻出库房备件，停机窗口更换故障模块（断电→拔旧卡→插新卡→上电→自动同步），10 分钟后冗余对恢复。仪表主管说：”Foxboro 的冗余设计救了我们，但 这种通讯卡的备件永远不能省——一块卡管着半个平台的 I/O 数据。”
