描述
产品详情

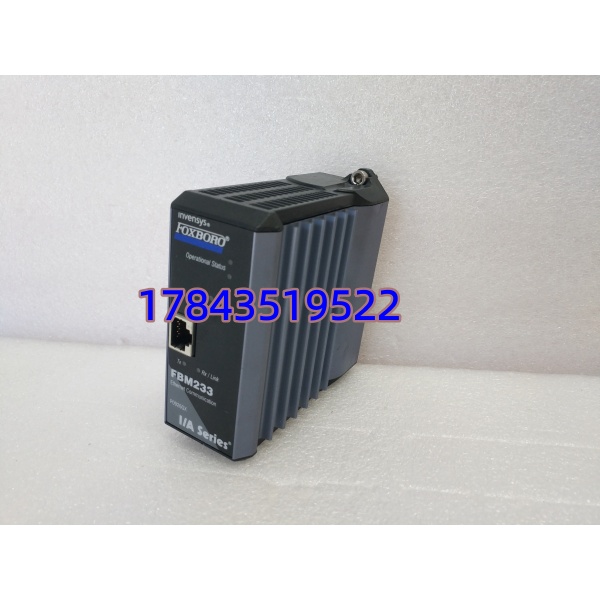

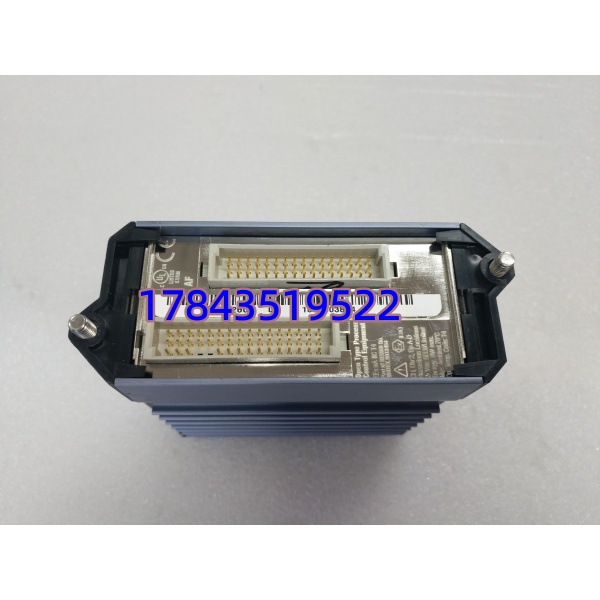

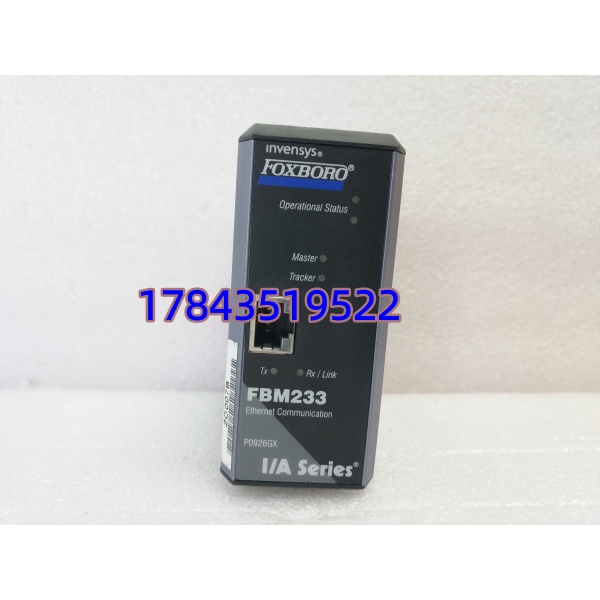

· 型号：FBM233 P0926GX
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series / Foxboro Evo — FDSI（Field Device System Integrator）Communication FBM
规格参数
- 完整型号：FBM233，订货号 P0926GX（Baseplate mounted version，对应 P0926GW 为冗余对组件包）
- 产品定位：I/A Series 机笼安装以太网现场设备集成器，将第三方智能设备经 Modbus TCP/RTU、EtherNet/IP 等协议映射入 Foxboro CP 控制数据库
- 安装槽位：标准 FBM 机笼（FCP270/280 或 AW/WP51x 配 200/300 系列 Baseplate），占用 1 个 FBM 槽位
- 以太网接口：1× 10/100Base-TX RJ45，Auto MDI/MDIX，10/100 Mbps 半/全双工自适应
- 通信协议支持：Modbus TCP（Master/Slave）、Modbus RTU over TCP、EtherNet/IP Adapter/Scanner（依 FDSI Toolkit 版本及固件授权），部分版本支持 PROFIBUS DP-V1 via 外部网关
- 设备连接容量：单 FBM233 逻辑上支持 ≤64 个独立 Modbus TCP 从站节点，逻辑块（DCI Block）上限依 CP 性能通常 ≤2000 个映射点
- 冗余支持：可配置成冗余对（Primary/Standby FBM233 各插于冗余 Baseplate），主备自动切换，切换时不丢失已建链会话（部分旧固件版本有短暂重连）
- 组态软件：Foxboro FDSI Toolkit（V3.1 及以上推荐），生成 .fds 配置文件下载至 FBM233，在 I/A Series Configuration Manager 中定义 Compound/Block
- 供电：由 FBM Baseplate 背板提供 +24V DC（冗余），典型功耗 ≈5～7 W
- 隔离：以太网端口 1500V 磁隔离，信号侧与 DCS 控制网络光隔
- 前面板指示：Module OK（绿）、Comm Active（黄/绿）、Link/Act（RJ45 口 LED）
- 工作温度：0 ～ +60℃（机柜内）
- 存储温度：-40 ～ +85℃
- 湿度：5% ～ 95% RH 非凝露
- 防腐等级：ISA S71.04G3（严苛环境涂层，需核对具体批次铭牌）
- 认证：CE、FM、cULus Class I Div 2 Grp A/B/C/D T4，ATEX/IECEx Zone 2（依具体证书）
- 尺寸/重量：标准 FBM 单体尺寸，约 102×38×178 mm，≈0.3 kg
产品介绍
FBM233 P0926GX 是 Foxboro I/A Series 的 FDSI 以太网接口模块，解决的是”DCS 要采第三方智能设备但又不想写自定义串口驱动”的问题。它插在常规 FBM 机笼里，RJ45 口接现场交换机或直连智能仪表/Analyzer/PLC，通过 FDSI Toolkit 把 Modbus TCP 寄存器或 EtherNet/IP 数据对象映射成 I/A Series 的 AI/AO/DI/DO Block——DCS 侧程序完全当本地 I/O 读写，不需要额外 OPC 或串口卡。
跟老款 FBM232（RS-232/485 串口 FDSI）比， 直接是以太网口，适合接现代质量流量计、气体分析仪、第三方 PLC 以太网口、PackML 包装机等。有一点要注意：它不向下兼容 FBM232 的 .sds 配置文件，升级时要用 FDSI Toolkit 重新建 .fds 项目并下装。另外老 CP40/CP60 需确认 Firmware 版本支持 （通常 AW51F/WP51D + V8.x以上，CP270/280 原生支持）。
应用场景与行业案例
我在现场遇过最麻烦的事：炼厂烷基化装置新增在线色谱仪（Modbus TCP），原系统只有 FBM232 串口卡，改串口接线要破防爆密封接头——甲方不愿动防爆区走线。最后在控制室加一台 接现有以太网交换机，FDSI Toolkit 半小时配完映射 32 个分析值进 CP，省了一天防爆区作业票。
典型适用场景：
- 石化/炼化在线分析仪组网：气相/液相色谱、红外分析仪多台挂以太网交换机→单 集中采集组分值进 Foxboro CP 做 APC 计算，不占额外串口卡。
- 电厂化水/输煤第三方设备集成：刮泥机 PLC、加药装置（S7-200 SMART / MicroLogix 1100 Ethernet）经 Modbus TCP 直连 →省 ABB/Siemens 专用 OPC Server。
- 食品/制药 CIP 站 & 包装机：PackML/EtherNet/IP 设备通过 FDSI 映射状态字和配方参数进 Foxboro DCS 做批次管理（Display & Batch Executive）。
- 油气田 SCADA 子站汇聚：井口 RTU 多台 Modbus TCP 经光纤汇到平台机柜 →I/A Series 统一监控，减少串口轮询延迟。
真实案例：沿海某 PX 装置，原有 FBM232 接 4 台质量流量计（Modbus RTU），后扩 2 台科氏质量计带 Ethernet Option Card。因本安回路已无 spare pair 且防爆区不便新增，决定利用控制室现成交换机加 P0926GX。旧 FBM232 保留跑原有 4 台，新 配 FDSI Toolkit V4.2 建项目映射新表密度/温度/累积量（48 个寄存器）。下装后 CP 报” Config Mismatch”——原因是 Toolkit 编译时选了 V3.5 schema 但 CP Firmware 还跑 V8.4（需 V3.1 schema max）。降版重新编译下装 OK，5 分钟恢复。教训：FDSI Toolkit 项目 Schema Version 必须 ≤ CP Firmware 支持的最高版本，新建项目第一件事核对 I/A Series Software Compatibility Matrix，别默认选最新。
