产品详情

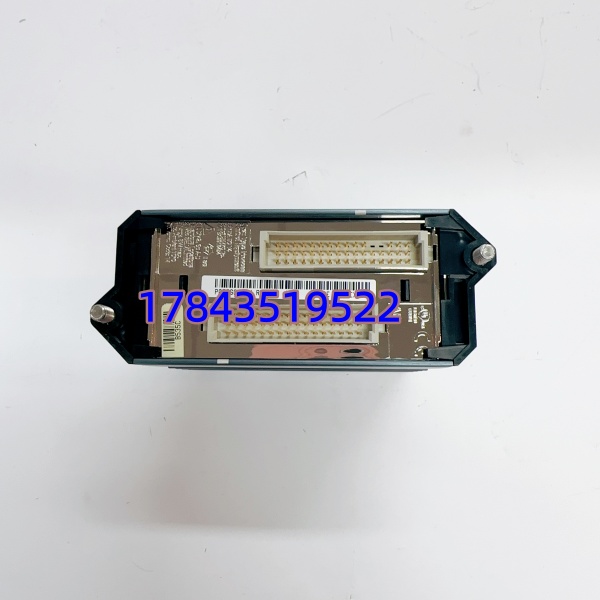

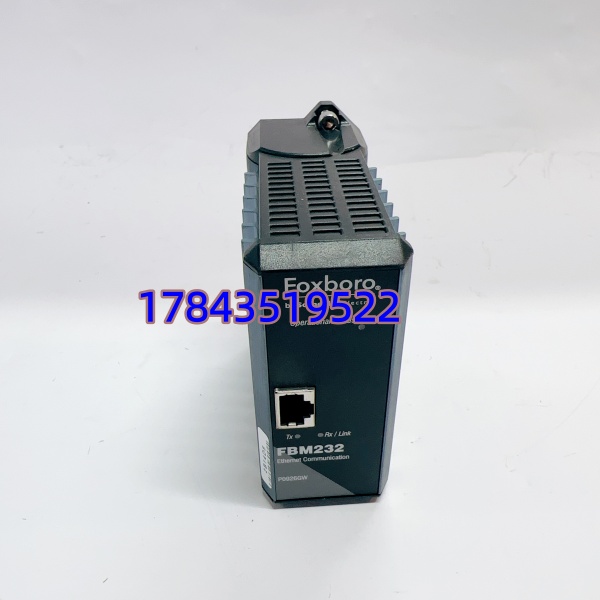

· 型号：FBM232 P0926GW
· 品牌：FOXBORO（施耐德电气旗下）
· 系列：I/A Series DCS — FBM（现场总线模块）
规格参数
- 产品类型：8 通道模拟量输入模块（Analog Input Module）
- 订货号：P0926GW
- 输入通道数：8 路，独立采集
- 信号类型：4–20 mA DC（可接受有源/无源两线制变送器信号）
- 输入阻抗：≤ 250 Ω
- 分辨率：16 位（65536 计数）
- 精度：±0.1% 满量程（25°C 基准），全温度范围 ±0.2% FS
- 响应时间：≤ 100 ms（典型值，单通道更新周期）
- HART 通信：支持 HART 7 协议（通过软件配置启用），可在同一对线上叠加数字信号
- 冷端补偿：内置（用于热电偶间接测量参考端补偿，视具体配置）
- 过载能力：连续承受 30 mA（超出 20mA 量程上限后仍可耐受）
- 诊断功能：通道级开路检测（Open Circuit 报警）、模块级自诊断（Watchdog、Memory Check、CRC）
- 冗余支持：支持双模块冗余（1:1 或 1:2 冗余配置），在线热备切换
- 隔离方式：通道组与背板总线间光耦隔离，隔离电压 ≥ 2500 V AC
- 供电电压：由 FBM 机架背板提供（+5V、+24V DC），典型功耗约 5 W
- LED 指示灯：模块状态（RUN / FAIL）、冗余状态（ACTIVE / STANDBY）、每通道信号有效指示
- 配套端子：需配合 FTA 接线端子基座（如 SY-0303460E 系列）及端子组件（如 P0916AE）
- 安装方式：标准 DIN 导轨安装（插入 FBM 底板）
- 工作温度：0°C 至 +55°C
- 存储温度：-40°C 至 +85°C
- 相对湿度：5%–95% RH（非冷凝）
- 防护等级：IP20（控制柜内安装）
- 认证：CE、UL 61010-1、ISA 12.12 工业环境兼容
产品介绍
FBM232 P0926GW 是 FOXBORO I/A Series DCS 里最常用的 8 路 4–20mA 模拟量输入卡，负责把现场变送器（压力、差压、温度、流量、液位）的电流信号转成 DCS 控制块能用的工程值。16 位分辨率让它对信号的微小变化很敏感——0.1% 的精度在同类产品里算上游水平。支持 HART 协议意味着你不用额外布 HART 专用线，同一对 4–20mA 线上既能传模拟量又能走数字通信，接线省一半。
坦白讲，这模块在现场最怕两件事：一是现场变送器故障导致回路开路（模块会报”Open Circuit”，这是好事——说明诊断在工作）；二是端子排接线松动导致信号漂移。换件时务必核对 FTA 端子基座型号，FBM232 必须插在对应的接线底板上，不同 FBM 型号的底板不通用。有一点要注意：P0926GW 是特定硬件版本号，冗余配置时建议两块模块版本一致，虽然 I/A Series 对版本混插容错较好，但为免麻烦尽量统一。
应用场景与行业案例
我在现场遇过最典型的是电厂锅炉给水差压流量变送器回路——信号飘了半天查不出原因，最后发现是 FBM232 对应通道输入端子上屏蔽层接地不良，变频干扰耦合进来了。重新压接线端子后恢复，但也暴露了端子排老化问题，趁大修全换了。
典型场景：
- 火电厂锅炉 MCS 控制——FBM232 采集汽包水位、主蒸汽压力/温度、给水流量等关键参数，HART 叠加数字量做远程校准
- 石化裂解/加氢装置——高温高压工况下压力/差压变送器信号采集，0.1% 精度确保控制品质
- 化工聚合反应釜——多路温度（RTD/TC）和进料流量 4–20mA 信号集中采集，冗余配置保证连续运行
- 制药/食品批次过程——FDA 21 CFR Part 11 合规要求下的高精度模拟量采集与审计追踪
真实案例：
北方某 2×660MW 超超临界机组，#1 炉给水流量 DCS 显示偶发跳变（±3% 持续约 2 秒）。查变送器本身正常，换信号隔离器无效。最终定位为 FBM232 P0926GW 第 3 通道输入端光耦老化导致采样抖动。趁停机窗口更换模块（冗余对在线热插拔，DCS 未中断），重新做 4–20mA 信号回路校准后恢复正常。热控主管说：”模拟量卡就该冗余配置——一块坏了另一块顶着，操作员画面都不闪。我们后来把所有关键回路的 FBM 都改成 1:1 冗余了。”
