描述
产品详情

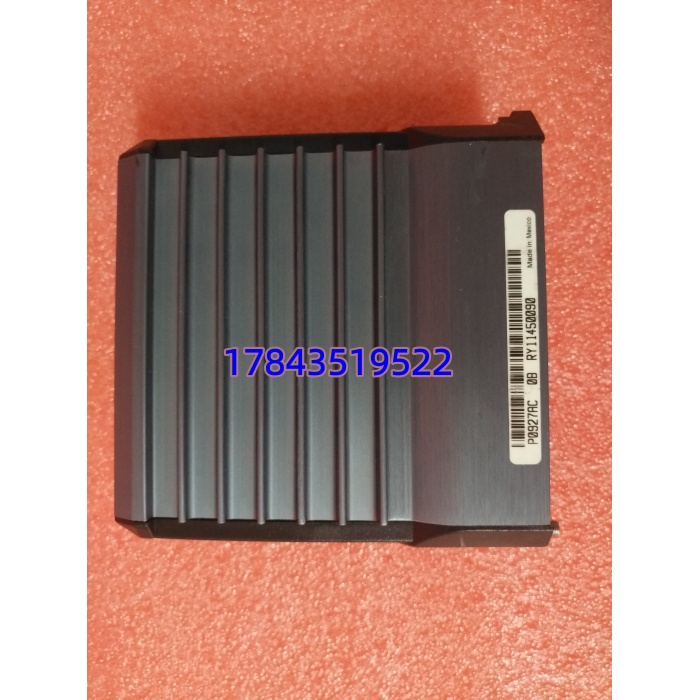

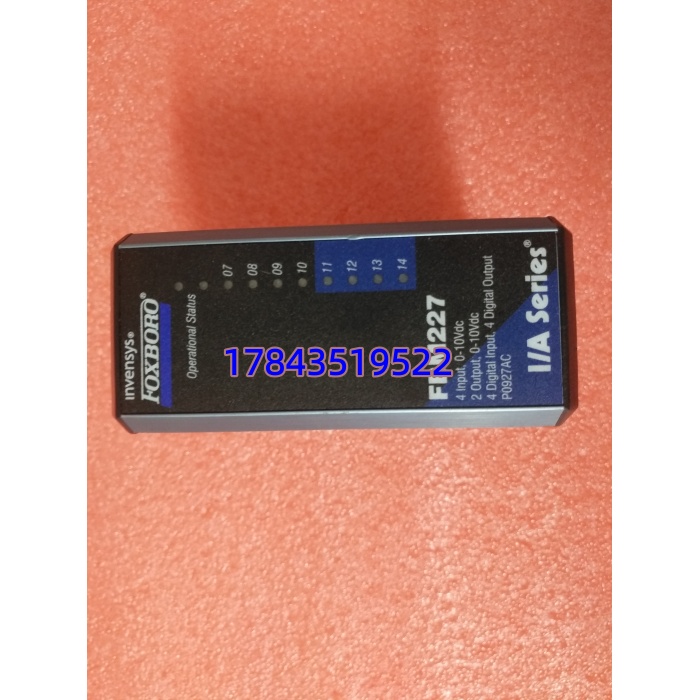

· 型号：FBM227（P/N P0927AC）
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series DCS — Ethernet Fieldbus Module（Fieldbus Interface for CP ↔ FBM Node）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | FBM227 |
| 部件号 (Spare P/N) | P0927AC（标准型）；常见变体 P0927AC-0H（带保形涂层/高Temp）、P0927AC-0L（低Temp涂层） |
| 制造商 | Foxboro / Schneider Electric |
| 产品类型 | I/A Series Ethernet Fieldbus Interface Module（Node-to-CP link） |
| 适用系统 | Foxboro I/A Series DCS — CP40+/CP60/CP270/CP280 控制处理器 + FBM I/O 现场站 |
| 网络接口 | 2× 10/100Base-TX RJ45（A/B 冗余端口），部分变体支持 SFP 100Base-FX 光纤 |
| 内置交换机 | 是，2～4 port unmanaged switch 功能（依硬件版本 Rev），支持菊花链 Node 拓扑 |
| 通讯协议 | Foxboro proprietary Fieldbus over Ethernet（Encapsulated I/A Series message protocol，非标准 Modbus TCP） |
| 冗余支持 | 支持 A/B 双网冗余 — 分别接 CP 冗余对的 Fieldbus A & B 端口 |
| 最大节点数 | 单 FBM227 典型支持 ≤64 FBM 模块（依 CP 扫描负荷及 Node 配置，官方建议单 Node ≤32 FBM 为优） |
| 背板/供电 | 由现场总线组件底座或 FBM 机架背板供 +24 VDC（典型 300～500 mA），无外供电源 |
| 状态指示 | 前面板多枚 LED：PWR / RUN / Link A / Link B / Error / Activity |
| 组态软件 | 通过 I/A Series System Configuration（SysDef / ICC）自动识别，无独立固件烧写（FW 随 CP 同步加载） |
| 工作环境 | 工作 0℃～+60℃（涂层版可 -20℃～+70℃），存储 -40℃～+85℃，湿度 5%～95% 非冷凝 |
| 防护/认证 | IP20（柜内），CE / UL / cUL / FM / ATEX/IECEX（依具体Variant及涂层选项） |

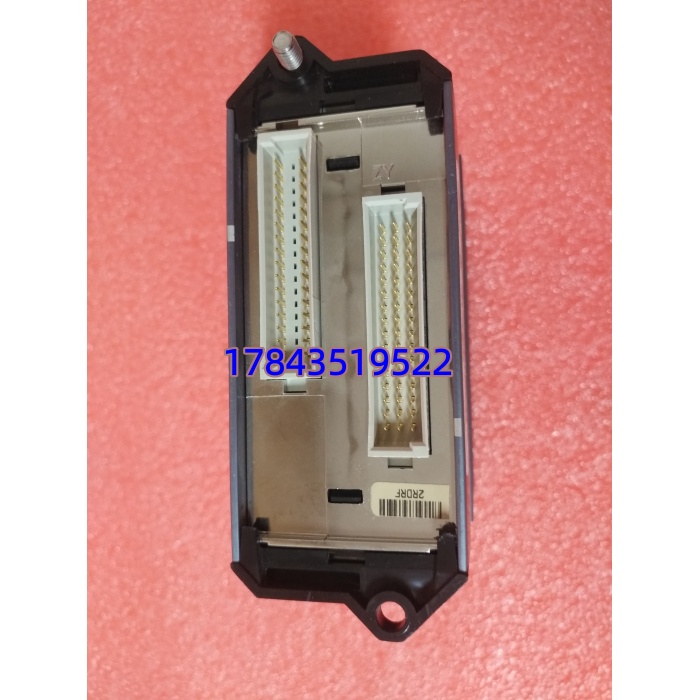

| 安装方式 | 插入 Foxboro FBM 现场总线组件底座（Fieldbus Termination Assembly）或独立 FBM 机架 Slot 0 位 |
| 物理尺寸 | 约 100×130×38 mm（模块本体），含散热翅片 |
| 兼容老件 | 可替代早期 FBM216/FBM217 现场总线功能但在物理安装及 Node 地址 DIP 设置上有差异，不完全插拔互换 |
产品介绍
现场实测发现——某炼化芳烃装置 I/A Series 控制室搬迁后一区 FBM 全部 Offline，查下来不是 CP 问题也不是网线，是 FBM227 的 B 端口 PHY 芯片对特定 Cat6 线缆 Auto-MDIX 协商失败导致冗余链路降为单链路后 A 口接触不良就全断。（严格来说 FBM227 只在 CP60/CP270 架构的 Node 组件里作”现场总线网关”用，老系统用 FBM216/217 的可能物理底座不同——P0927AC 需配对应 Fieldbus Base Assembly（如 P0917LH 系列），买备件要确认现场底座型号，别只买模块。）
FBM227 是 Foxboro DCS “神经通路”——它挂掉整组 FBM I/O 节点与控制处理器失联，相当于该区域全部 AI/AO/DI/DO 测点变坏值，严重时引发过程控制发散或 ESD 关联跳车（若 SIS 经硬接线还好）。从 TCO 看单价中等但影响范围极大，属典型 A 类通讯关键备件。Schneider 对 I/A Series 经典硬件部分进入 Lifecycle Phase-out， 部分早期 Rev 已限供，渠道多为 NOS——建议按 Node 数量 N+1 备货，特别注意 P0927AC 后缀（-0H 带涂层）需与原柜环境匹配（海边/化工厂优选带 Conformal Coat 版）。
应用场景与库存策略
Foxboro DCS 一个 故障 = 整台现场 I/O 节点（通常 8～32 只 FBM 卡）离线——化工厂可能局部失控、电厂可能触发 MFT 关联保护（若重要 MFT 信号经该节点 DI/AI 采集）。原厂进口交期曾见 12～24 周，老 Rev 基本只能碰渠道。
- 炼油/石化 Foxboro I/A Series DCS 现场控制站(Node) → CP60/CP270 经 连远程 FBM 机架采集 AI/AO/DI/DO → 非它不可因 Foxboro 私有 Fieldbus over Ethernet 协议绑定 且 Node 地址固化在 Base Assembly DIP → 建议：按在役 Node 总数÷3 向上取整最少备1件冷备（同 Rev/后缀），冗余双 Node 架构按 N+1 各备
- 电厂(老 Foxboro DCS) 辅机/除灰/化水控制节点 → 非关键但节点全丢影响运行监视 → 建议：如有在役无技改计划立即核查 Lifecycle 公告做 Last-time-buy 1～2 件封存
- 海上平台/制药（Foxboro 遗留系统） → 盐雾环境优选带保形涂层 -0H → 建议：带涂层版与裸版不完全互换（可向下兼容但涂层版贵），库存按现场在用涂层规格匹配，勿混订
- 新建项目技改迁移 → Schneider 推 EcoStruxure Foxboro DCS (CP280/CP30x + EvoNode) 用新型 Fieldbus Module 或 AFD (Advanced Field Device) 架构 →
真实案例：
某乙烯裂解装置 2020 年大修后开工，分离塔再沸器液位 AI 点全变”Bad PV”——追查发现 East Node（含 18 块 FBM 卡）Link LED 灭， 上电 RUN 灯不亮（PWR 灯亮）。量背板 +24VDC 正常，判断模块内部 DC/DC 失效。库房按 C 类未设库存，临时拆 West Node 冗余 顶替（该 Node 短时降为单链路运行，需加强巡检），恢复约 1.5h。向西门子/第三方渠道调 NOS 件延误 6 天（跨洋物流+清关）。事后盘点： 单价不高但”挂一个节点全黑”，升 A 类，向可靠渠道锁 2 件 NOS（同 Rev，带 Conformal Coat 匹配现场腐蚀环境）测试 OK 入库，EAM 标记 EOL 预警并要求每次大修目检 LED 及网线接头氧化情况。教训就一句——DCS 通讯卡不像电源有 1:1 冗余，Node 级单点故障影响面大，没备份是赌节点不坏。
