描述
产品详情

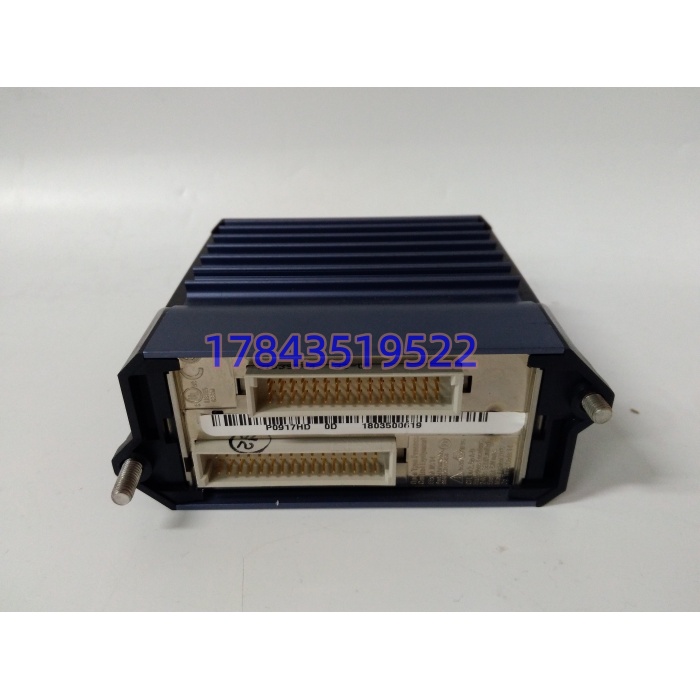

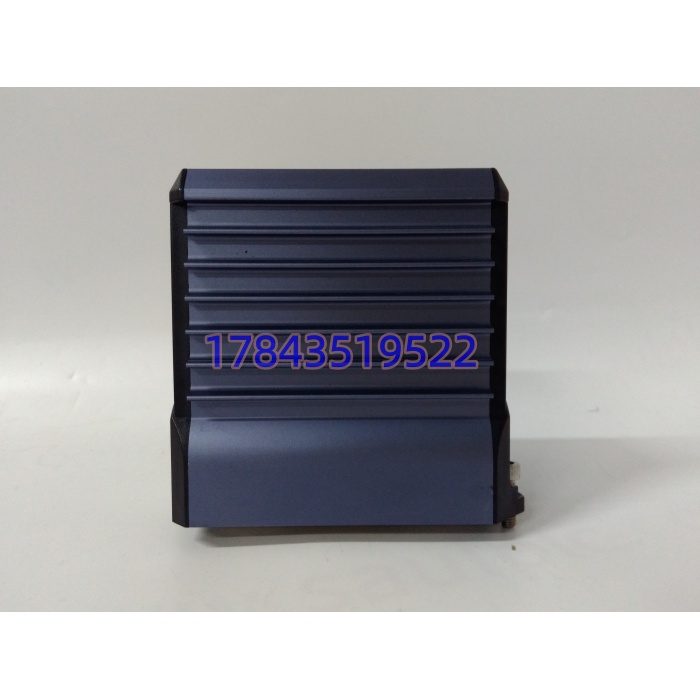

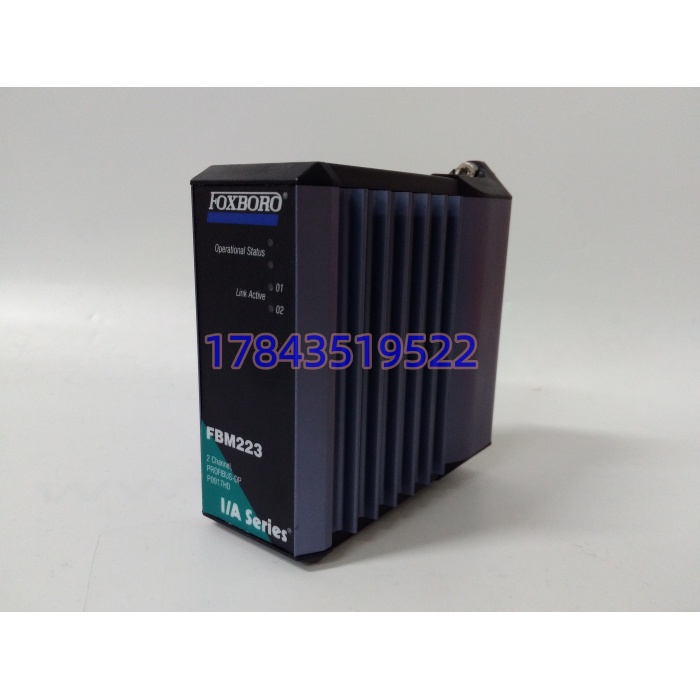

· 型号：FBM223 P0917HD
· 品牌：FOXBORO（Schneider Electric）
· 系列：I/A Series FBM 200 系列 PROFIBUS-DP 主站模块
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | I/A Series 控制站 PROFIBUS-DP 主站 FBM | 插 Baseplate 指定槽，非独立网关 |
| 完整标识 | FBM223 = 模块本体；P0917HD = 带外壳/底座组件 | 采购单写 FBM223 P0917HD 防错 |
| 通信协议 | PROFIBUS-DP V1（兼容 V0），EN 50170 标准 | 需 GSD 文件（fo82223.gsd） |
| 端口配置 | 2 独立 RS-485 端口（Port A/B），各带终端电阻 | DB9 母头 + 螺丝端子，双网冗余 |
| 波特率 | 9.6 k / 19.2 k / 45.45 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps | 自动协商，最长 1200 m（@12 Mbps 约 200 m） |
| 从站容量 | 每端口最大 125 个 DP 从站（理论值），实际受 Baseplate 扫描周期限制 | 建议单端口 ≤32 个从站保实时性 |
| 数据映射 | 输入/输出各最大 244 字节/从站（DP V1） | 进 I/A Compound/Block 变量 |
| 供电 | 24 VDC 背板供给，典型 ≤8 W，约 350 mA | 无外供端子 |
| 冗余 | 支持 1:1 冗余对（Pair），切换无扰 | 需两块同版本 FBM223 + 冗余 Baseplate |
| 热插拔 | 支持在线更换（系统运行中拔插） | 拔前确认冗余状态 OK |
| 隔离 | 端口-端口 / 端口-背板 ≥500 V AC RMS | 抗变频器共模干扰 |
| 诊断 | 断线、从站丢失、配置不符、奇偶错，存事件日志 | 进 I/A 系统告警 |
| 安装 | I/A Baseplate 导轨槽位，IP20 柜内 | 4 槽宽 FBM 200 尺寸 |
| 环境 | -20～+70 ℃ 工作，-40～+85 ℃ 存储，5–95% RH 无凝露 | 宽温版（非仅 0–60 ℃） |
| 合规 | CE、UL、CSA、ATEX/IECEx（依具体后缀） | 非 SIL 单体，系统级核算 |
| 生命周期 | Schneider 仍在产（I/A Series 维持支持） | 无 EOL 公告（以 Schneider PCN 为准） |
| 手册 | B0193FA（FBM223 Installation Guide） | 以原厂手册为准 |
产品介绍
从维护者视角切：I/A Series 机柜里最容易被人当成”普通串口卡”轻视的，就是这块 FBM223。现场实测发现，某炼油厂催化装置 FCC 主风机变频柜 PROFIBUS 网夜里 Port A 报”Slave 12 not responding”，操作工切到 Port B 继续跑，没停机——这就是双端口冗余的价值。严格来说它只在 I/A Baseplate 的 FBM 总线协议下工作，拿它插到普通 PCI 工控机里就是块废板，DP 协议栈和 I/A 的 Compound/Block 变量映射是私有绑定的。在某个乙烯项目里碰过 上 DB9 口针脚被变频器浪涌打歪，从站整段掉线，换模块 15 分钟恢复，但如果当时没备件，等原厂 6 周交期，装置就得靠人工就地调速跑半个月。
这块模块在备件账上归 B 类偏 A——它不像 FCP270 那样”死机全站瘫”，但一个 DP 网段挂了，下面十几台变频器/定位器全变盲，操作员只能切手动就地操作，效率断崖。按 ABC 法建议：单 Baseplate 上每类 按 1:1 冷备，双端口冗余配置的系统备 2 块（主+备各一）。生命周期上 I/A Series 虽是遗产平台，但 Schneider 仍在提供支持， 未停产，比 GE Mark V 那种彻底停造的件好买得多，但也正因为”还能买到”就容易被拖延备货，等全厂十几个 DP 网段同时老化时再集中采购就晚了。
应用场景与库存策略
PROFIBUS-DP 主站模块故障的表象很隐蔽：不是秒跳机，而是”DCS 上转速/阀位变灰、变频器报 F191（通讯故障）但就地还能硬起”。操作工第一反应是”变频器坏了”，仪表班拔 DP 电缆量终端电阻，最后才想到 端口死了一个。原厂交期 4–8 周，国内贸易商现货多 New Surplus，拆机件 DB9 口常氧化接触不良。
- 石化 FCC 主风机/富气压缩机：变频器群控（ABB ACS800/西门子 G150 等）→ 非它不可（DP V1 主站绑定 I/A 变量映射）→ 每面 Baseplate 备 1 块同版本，双冗余系统备 2 块。
- 长输管线压气站：涡轮流量计+调节阀群 → DP 网段穿管廊，浪涌打端口概率高 → 建议供应商 VMI 代管 1 块，按领用结算。
- 化工厂反应釜群控：多台相同 组网 → 全厂通用一个物料码 → 中心库备 2–3 块，车间不分散囤，减少呆滞。
- 多网段系统：单装置 3–4 个 DP 网段各配 → 备件池按”同固件版本”分组，别跨版本混备（老 Baseplate 固件不认新版 ）。
- 防爆审厂： 本体 IP20 非 Ex，进 Zone 2 需外配增安柜，拿裸模块硬进属审厂否决项。
真实案例：西南某天然气处理厂脱硫单元，夜班 MDEA 循环泵变频器群（6 台 ABB ACS800）DCS 画面上转速全变灰，就地变频器显示”F191 COMM MODULE FAULT”。仪表班查 DP 电缆终端电阻正常、从站指示灯绿，拔 发现 Port A DB9 第 3/5 针发黑（被雷击浪涌打过），Port B 正常但原配置没切过来（当初施工只接了 Port A）。备件柜里那块是渠道标” 通用”的拆机件，DB9 口也有轻微氧化，插上后 Port A 能连但 Port B 识别不了（固件版本比现网低一个字母）。后来从同厂污水处理单元借一块同版本 New Surplus 跨区闪送，1.5 小时恢复；事后该厂把 从”通信附件”提级，按 Baseplate 1:1 备，并强制双端口都接线（Port A 主用、Port B 热备），不再单端口裸奔。
