描述
产品详情

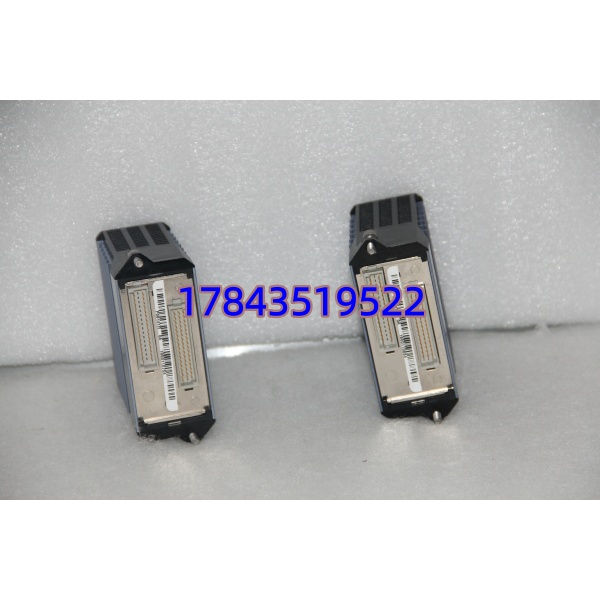

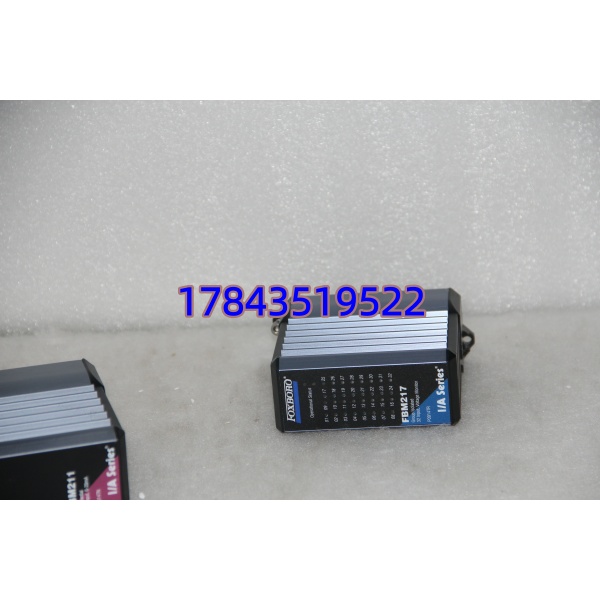

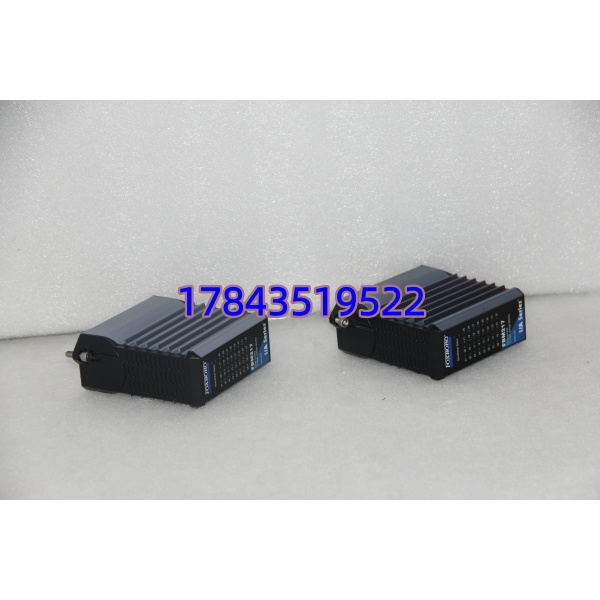

· 型号：FBM217
· 品牌：Foxboro（Schneider Electric EcoStruxure Foxboro DCS / I/A Series）
· 系列：I/A Series Fieldbus Module — FBM200 系列，配对应 FTA/端子底座（如 RH917GN、P0916 系列）
规格参数
列出即可，不用表格
- 模块类型：32 通道智能数字量输入模块（24 Vdc Sinking Source 型 DI）
- 输入点数：32 点
- 输入分组：通常 4 组，每组 8 点共负（COM），组间隔离，组内共地
- 额定输入电压：24 Vdc（工作范围通常 18～32 Vdc，逻辑 1 典型 ≥18V，逻辑 0 ≤5V）
- 输入电流：典型 5～7 mA @ 24 Vdc 每点
- SOE 支持：是，时间戳分辨率 1 ms（需 CP 时钟同步，事件排序需组态启用）
- 滤波时间：软件可组态（典型 0 / 4 / 8 / 16 ms 消抖），防触点抖动
- 隔离：组间及通道—背板间 ≥500 Vdc 隔离（现场侧与系统侧光耦隔离）
- 背板供电：由 FBM 机架背板提供 +5 Vdc，典型功耗约 1.5 W
- 诊断：模块 Health LED（Green OK / Red FAIL），开路/断线检测视组态
- 扫描周期：跟随 CP 快任务扫描（典型 25 ms～100 ms，受 Compound 组态影响）
- 工作温度：0℃～+60℃（Compact 版部分资料宽温 -20～+70℃，以实物为准）
- 热插拔：支持在线更换（系统冗余现场总线组件或 CP 在线时）
- 安装：插于 I/A Series FBM 机架或 Compact 200 底板的 FBM 槽位，须配对应 FTA 端子底座（RH917GN / P0916FK 等）
产品介绍
FBM217 是 Foxboro I/A Series DCS 最常用的 32 点 24 Vdc 数字量输入卡。它不光采开关状态，关键是有 SOE——现场泵启停、联锁限位、急停按钮的动作可以按毫秒级打时间戳送上来，做事故追溯时比普通 DI 卡有用太多。
它在现场主要接 NAMUR 型现场开关、无源干接点（经现场 24 Vdc 供电侧）、或 PLC 的有源 PNP 输出（注意：FBM217 通常为 Sinking 输入，现场公共端接 24 Vdc 正，开关闭合时电流流入模块 COM——接线极性别搞反）。跟 FBM214（AO）、FBM218（DO）不通用，插槽和底座也不同，别混拿。
应用场景与行业案例
痛点切入
有一次化工厂压缩机跳闸，工艺问”哪个联锁先动作”。老系统普通 DI 只记录最终状态没时间序——换上带 SOE 的 FBM217 重新组态后，第一次就抓到是润滑油低压先动作（早于振动高报 120 ms），根本不是他们怀疑的防喘振问题。这种事靠普通 DI 卡永远查不出来。
典型场景
- 炼化装置 ESD 联锁反馈：泵运行/停止、阀门全开全关限位——SOE 追溯跳闸根因，非它不可。
- 电厂辅机系统：断路器位置、保护继电器接点——32 点高密度省机架，分组隔离防共地干扰。
- 化肥厂造气工段：现场防爆开关量采集——要求在线热更换不停 CP，FBM217 支持。
- 制药厂灭菌柜状态监测：门限位、安全销——需 SOE 满足 GMP 审计追溯要求。
真实案例
去年去华北某热电厂，#2 机给水泵偶发”跳闸无原因”。原 DI 卡是老款非 SOE 型，SOE 记录空白。恰库房有块测好的拆机 FBM217（同 RH917GN 底座兼容），利用小修窗口把对应 DI 点所在槽位的旧卡换掉，在 IA 里把 Block 改 DI_SOE 类型并下装。下次再跳——SOE Viewer 清楚显示”低水压联锁先断开，早于电气分闸 85 ms”。老师傅说：”早知道这卡能记时间序，三年前就该换。”
常见问题解答 (FAQ)
答：支持热插拔。拔掉瞬间这 32 个 DI 点状态变 Bad/Default，控制器按预设故障安全（通常保持上次值或强制 0）处理，不重启 CP。确认 FBM 机架现场总线组件冗余或 CP 在线再操作，避免在已降级运行时拔卡。
答： 通常为 Sinking 输入（模块内部光耦负极侧）。现场开关一端接 24 Vdc 正极，另一端接 DI 点引脚，对应 COM 端子接 24 Vdc 负极（或按部分资料反之，以原厂接线图为准——核心原则：开关闭合时电流从现场 24 V+ → 开关 → DI 引脚 → 内部光耦 → COM → 24 V-）。接反读不到信号。NAMUR 型接近开关注意 PNP/NPN 匹配。
答：FBM207 是老一代 24 Vdc DI（通常 16 点或 32 点，部分不带 SOE 或架构不同）， 是 FBM200 系列，SOE 性能更好、底座不同。硬件不互换——插槽兼容但底座（FTA）型号不同，硬插可能不识别或损背板。替换前核对原系统组态里 FBM Type 是 217 还是 207。
问：必须配什么端子底座/FTA？容易漏买什么？
答：通常配 RH917GN 或对应 P0916FK / P0914TR 等 FTA 端子组件。底座带现场接线端子、公共 COM 排、可能带熔断保护。采购时确认底座型号——只买模块现场没法接线。老装置若用老式 TA 需核对兼容适配器。
问：市面基本是拆机件，怎么验？
答： 停产多年，流通多为 NOS 或拆机测好件。查：①金手指无氧化发黑；②原厂激光打标（假货贴纸重印，字体偏粗）；③上测试架循环触发 32 点 DI，确认每点 LED 响应及 SOE 报文正常。让卖家提供测试截图。
