描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | Foxboro（现Honeywell） |
| 型号 | FBM203 |
| 零件号 | P0914SV（常见Rev 01/02） |
| 所属系统 | I/A Series® DCS / Evo™过程自动化系统 |
| 产品类型 | 8通道RTD模拟量输入模块 |
| 输入通道数 | 8路，通道间完全电气隔离 |
| 输入类型 | 2线制或3线制RTD（Pt100、Pt1000、Ni120等） |
| 电阻范围 | 0~320Ω（标准型） |
| ADC类型 | 每通道独立Sigma-Delta转换器 |
| 分辨率 | 16位 |
| 测量精度 | ±0.1%满量程（典型值） |
| 扫描周期 | 25 ms/通道（可组态） |
| 通道隔离耐压 | 600V AC/DC（通道间及通道对地） |
| 供电方式 | 24V DC冗余供电（从基板获取） |
| 典型功耗 | ≈3W |
| 通信协议 | I/A Series现场总线（2Mbps） |
| 工作温度 | -20°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 防腐等级 | ISA S71.04 G3级（恶劣环境适用） |
| 热插拔 | 支持（无需拆卸现场接线即可更换） |
| 重量 | ≈0.3 kg |
| 生命周期 | 已停产（Obsolete） |
产品深度介绍

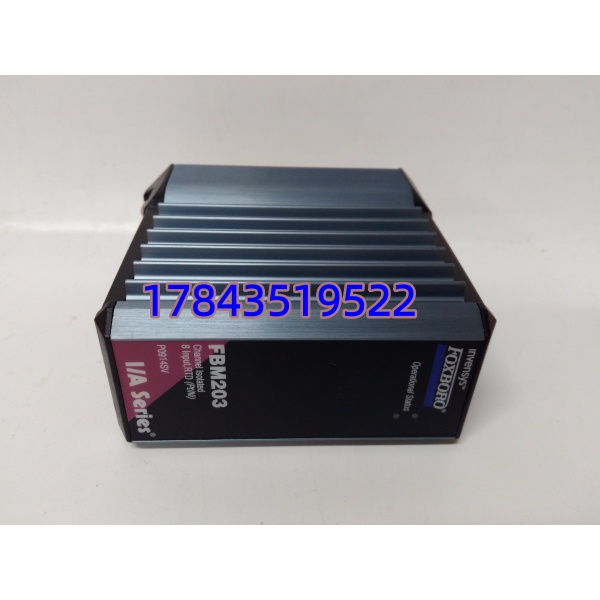

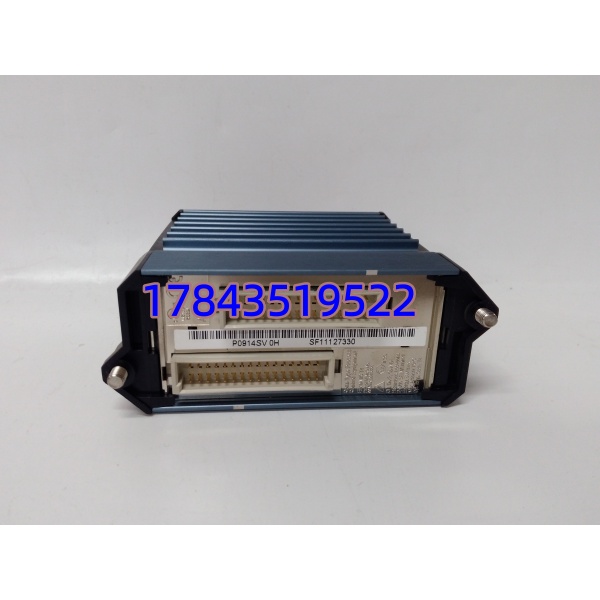

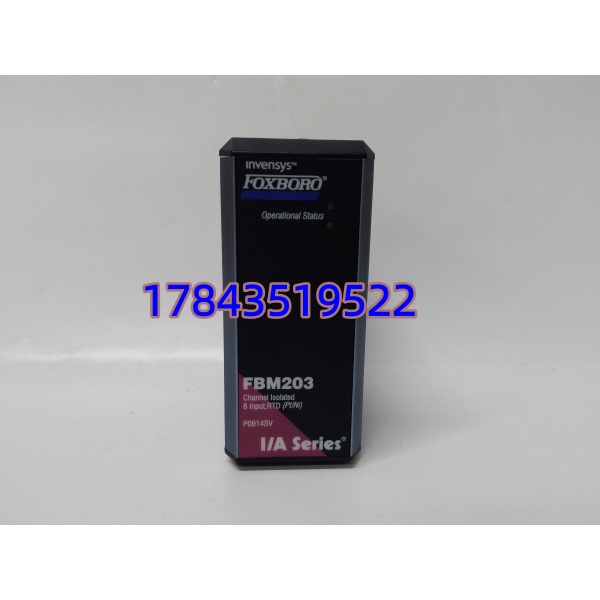

Foxboro FBM203（零件号 P0914SV）是 I/A Series 分布式控制系统中标准的8通道热电阻（RTD）模拟量输入模块。它干的事很纯粹——把现场Pt100、Pt1000、Ni120这些热电阻传感器随温度变化的电阻值，转成高精度数字量送给控制器做过程控制。这东西要是坏了，DCS上对应的温度点直接变灰，反应釜温度看不到了，换热器出口温度也丢了，操作员两眼一抹黑 。
FBM203最值钱的地方是通道隔离。8个输入通道之间完全电气隔离，耐压600V，而且每个通道都配了独立的Sigma-Delta ADC，16位分辨率，扫描周期25ms 。这个设计意味着强电磁干扰环境下——比如旁边就是变频器柜——通道间不会串扰，不会出现A通道信号漂了连累B通道跟着跳变的情况。24V DC冗余供电，功耗才3W左右，插在基板上就完事。另外支持热插拔，模块坏了不用拆线，直接拔旧的插新的，对连续生产系统很友好 。
这个型号原厂已经停产了，市面上流通的全是备件商库存。加上Foxboro品牌已经被Honeywell收了，原厂售后路径也变了 。还在用I/A Series的老用户，备件储备是个绕不开的问题。
应用场景与行业案例
工程痛点：温度点突然“坏质量”，反应釜被迫停车
石化装置里，反应器温度是联锁保护的关键参数。FBM203要是在半夜两点突然红灯闪烁，DCS上对应的温度点报“坏质量”，操作站看不到温度，按规定就得降负荷甚至停车排查 。仪表工赶到机柜间，确认是模块故障后，翻备件柜找不到库存，原厂订货周期至少4周——这4周生产线怎么办？每个仪表主管都怕这种局面。
典型应用场景：
- 石油化工 – 乙烯裂解炉管壁温度监测
裂解炉炉管温度直接决定裂解深度和产品收率。FBM203的通道隔离特性确保单根炉管温度异常不会影响其他测点读数，避免误判 。 - 火力发电 – 汽轮机轴承温度监控
汽轮机轴瓦温度是停机保护的重要判据。机柜间紧挨着发电机，电磁干扰大，隔离型模块是刚需 。 - 生物制药 – 发酵罐温度梯度控制
发酵过程对温度均匀性要求极高，多点位温差控制精度直接影响批次收率和产品质量 。 - 冶金行业 – 高炉热风炉测温
高炉周边环境恶劣，温度高、粉尘大、振动强，G3防腐等级的FBM203能扛住 。 - 炼化企业 – 常减压蒸馏塔温度采集
塔顶、塔底、侧线多路温度信号集中采集，RTD输入模块的配置灵活性是关键 。
案例：加氢装置夜间抢修，一块模块救急
去年冬天，某大型炼化厂的加氢装置反应器入口温度测点在凌晨突然失控，操作站报警声不断。值班仪表工老张赶到机柜间，发现I/A Series机架上一块红灯闪烁，温度数据全断了。这台加氢反应器正在满负荷运转，温度信号没了联锁保护形同虚设，车间主任要求1小时内恢复，否则必须停车。
老张翻遍备件柜——没有。原厂订货周期4周起步，根本等不了。后来从备件商手里调了一块同型号的P0914SV，第二天早上顺丰到货。老张拔掉旧模块，插上新模块，重新确认了一下基板上的接线端子没有松动，15分钟后通讯建立，温度曲线恢复平滑。现场值守了半小时，确认数据稳定才撤。车间主任事后开总结会时说了一句：“这种停产模块，平时看着不起眼，真要命的时候找不着就是大问题。
