描述

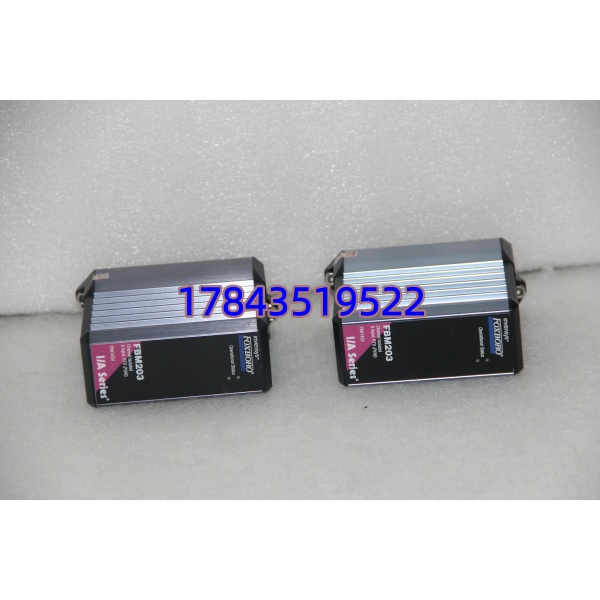

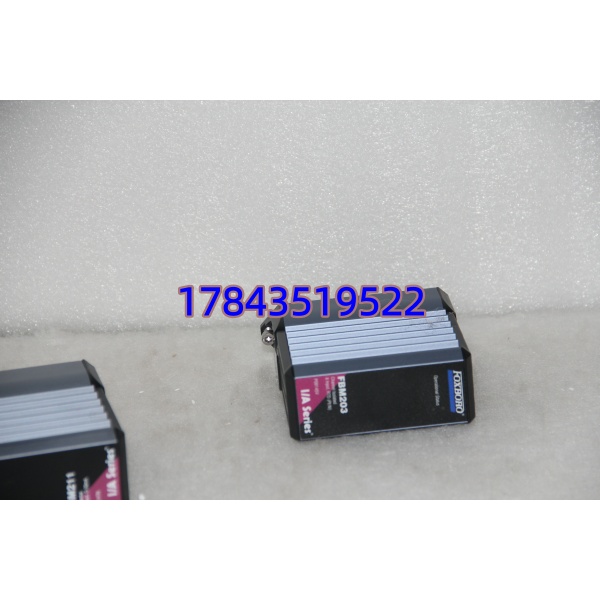

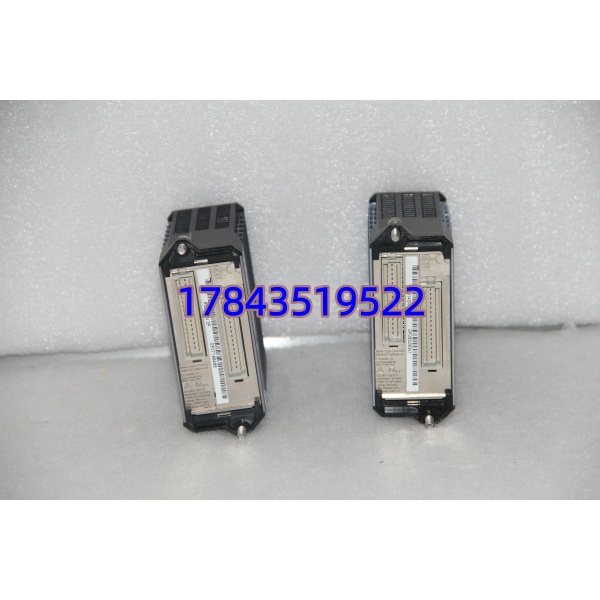

产品详情
· 型号：FBM203（典型配套端子板 P0916AE 或 P0904HA/P0904HB）
· 品牌：Foxboro / Schneider Electric
· 系列：I/A Series — 200 Series FBM（与 FCM100E/Et + Baseplate 配合使用）
规格参数
- 模块类型：FBM203 — 8 通道 RTD（热电阻）模拟量输入 Fieldbus Module
- 输入通道：8 路独立，每通道可软件组态不同 RTD 类型
- 支持传感器：Pt100（α=0.00385 / 0.00392 DIN IEC 751）、Pt500、Pt1000、Ni120（DIN 43760）、Cu10
- 接线方式：2 线、3 线（标准 FBM203）、4 线（FBM203d 变体支持），推荐 3/4 线消除引线电阻误差
- 测量范围：0–320 Ω（标准），对应 Pt100 约 -200～+850℃（依组态）
- 激励电流：典型 1 mA DC 恒流源（低自热设计）
- A/D 转换：每通道独立 Sigma-Delta 16 位 ADC
- 精度：±0.1% of span（典型），分辨约 0.1℃（Pt100）
- 隔离：通道间及场侧–逻辑侧电气隔离 ≥500～600 V AC（1 min）
- 更新周期：全通道扫描约 200～500 ms（可组态），单通道采样 25 ms
- 背板供电：+24 VDC（由 I/O 基座 P0500JX / P0914 系列经 FCM 分配），典型功耗 ≤ 3 W
- 通信：通过 FCM 挂 2 Mbps 冗余 Fieldbus（A/B 双路），与 CP/ZCP 交互
- 工作温度：0～+60℃（机柜内），存储 -40～+85℃
- 环境等级：ISA S71.04G3 级防腐蚀涂层（可选），湿度 5%～95% 非冷凝
- 配套 TA：P0916AE（Compression TA）或 P0904HA（Screw TA，非冗余）/ P0904HB（冗余）
- 认证：CE / UL / CSA，可纳入 SIL 2 温度监测回路（需核对具体系统架构）
产品介绍
FBM203 是 Foxboro I/A Series 200 系列里专门干温度采集的 FBM——8 路 RTD 输入，每通道独立恒流激励+16 位 Σ-Δ 转换，支持 2/3/4 线制，Pt100/Ni120/Cu10 全软件组态不改硬件。它插在 200 系列 I/O 底座上，通过 FCM 模块走 2Mbps 冗余现场总线把温度工程值送给控制处理器，现场线通常压入配套压缩端子板 P0916AE 或螺丝端子 P0904HA。
我在现场主要用它做反应器壁温、锅炉汽包/过热器温度、压缩机轴承温度监测。相比普通 4–20mA AI 模块外挂温度变送器，FBM203 直接进 RTD 省变送器成本，但有一点要注意：长距三线制务必保证补偿引线同规格同长度，不然引线电阻不平衡会吃掉 0.2～0.5℃ 精度。老装置若原配 FBM203 烧了，直接找同后缀版本替换，配原 TA 即可，组态在 CP 里不用重下。
应用场景与行业案例
裂解炉、转化炉、大型反应器的壁温测点多则上百个， 通道隔离且支持混配不同 RTD 类型，省变送器也少一路故障扩散。我遇过现场因接地环流导致普通 AI 卡整卡漂， 的通道–通道隔离在这种场合救过命——坏一路不影响其余七路。
典型场景：
- 炼油/石化 — 加热炉/裂解炉壁温监测：几十支 Pt100 沿炉体分布， 直接接入，配 3 线制消除引线温漂。
- 火电 — 锅炉汽包/过热器/再热器温度：SIL 2 可接受的温度采集，配合冗余 I/O Pack 提高可用性。
- 化工/化肥 — 反应器床层/夹套温度：多支路 Pt100 混 Ni120，单 内各通道独立组态传感器类型。
- 制药/食品 — 灭菌柜/发酵罐温控：精度 ±0.1% 满足 GMP 趋势记录需求，与 I/A Historian 直接挂钩。
真实案例：北方某化肥厂变换炉一段出口配 6 块 采集 48 支 Pt100（3 线制）。夜班 DCS 报 Slot 4 “Module Fault”——拆开看背板弹簧片氧化接触不良导致偶发通信掉线。库房有块 NOS （同固件版本），断电拔出旧件、插入新件（TA 和现场线不动），上电约 40 秒 FBM 状态灯转绿，温度值回显正常。没碰一根现场热电偶/热电阻线，全程 8 分钟。老师傅说早该定期清背板簧片氧化物。
常见问题解答 (FAQ)
A：支持在线插拔更换，前提是 I/O Pack 有冗余电源且 FCM 正常通信。拔之前确认该 FBM 非单点关键联锁（温度一般只是监视），插回后 FBM 自动从 FCP 同步组态，约 30～60 秒 STATUS LED 转绿。但别在装置开车/升温阶段随意热拔——短暂通信中断可能触发温度低选/高选报警。
A：不能混。=RTD（电阻测量，有恒流源），FBM202=TC（毫伏测量，带冷端补偿），硬件和内部电路完全不同。端子板通常也不同—— 配 P0916AE 或 P0904HA/HB，FBM202 配 P0916AC 或 P0904HD，混插可能损坏模块或测不到值。
A：Foxboro 200 系列部分 FBM 已进入 Legacy/Limited Life。市面主要是 NOS（New Old Stock）或测试翻新品。 翻新品风险相对低（无大功率元件），但要求卖家提供上电自检通过截图（OK 绿灯、无 FLT、各通道回读正常）。若原装置允许可考虑升级为 Compact 200 （需确认底座兼容性——Compact FBM 需 Compact Baseplate，不能直接插老 200 底座）。
A：不会。I/A Series 的 FBM 组态（通道类型、工程量程、报警）存在 CP/FCP 的 Compound/Block 里，FBM 本身只存 ID PROM。换件后自动下装参数。换完进 Display Manager 或 AW 看 FBM 状态确认 8 通道值合理即可。
Q：如何鉴别拆机翻新件好坏？
A：看模块顶部 Foxboro 激光蚀刻序列号是否清晰、壳体无二次喷漆痕迹。金手指应无明显深色插拔划痕（NOS）或仅有轻微均匀划痕（良品拆机）。上电最关键——插 TA 不接 RTD 时，各通道应显示开路（Open Wire）报警而非随机数值；接精密电阻模拟 RTD 看读值误差应在 ±0.1% 内。
