描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 (Model) | FBM202 P0926EQ |
| 制造商 (Manufacturer) | Foxboro (Schneider Electric) |
| 所属系列 | I/A Series 分布式控制系统 |
| 通道数量 | 8路独立隔离输入 + 1路隔离RTD冷端补偿通道 |
| 输入信号类型 | 热电偶 (K/J/T/E/B/R/S/N等) 及 -10.5至+69.4 mV DC 毫伏信号 |
| 测量精度 | 毫伏输入：±0.03%量程(±24µV)；热电偶一致性：±0.25°C |
| 分辨率 | 16位 Sigma-Delta 转换技术 |
| 采样速率 | 每通道每25ms提供新的模拟输入读数 |
| 通道隔离 | 通道间、通道与地之间完全电气隔离 |
| 冷端补偿 | 内置CJC，通过隔离RTD通道自动校正环境温度影响 |
| 工作温度 | -40°C 至 +85°C (部分资料为 -20°C至60°C，以实物手册为准) |
| 防护等级 | IP65 / IP66 (不同配置版本) |
| 供电电源 | 24 VDC，功耗约5W |
| 通信协议 | 支持Modbus、Profibus DP、DeviceNet及FOUNDATION Fieldbus |
| 安装方式 | 插入FBM201底座，占用1个槽位 |
产品深度介绍

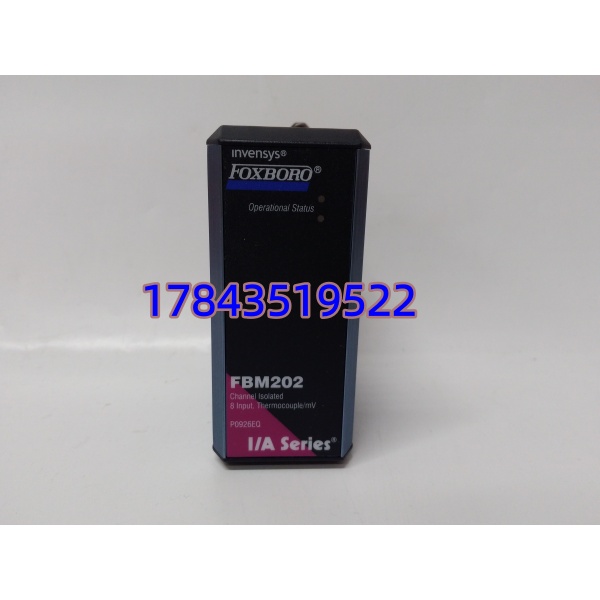

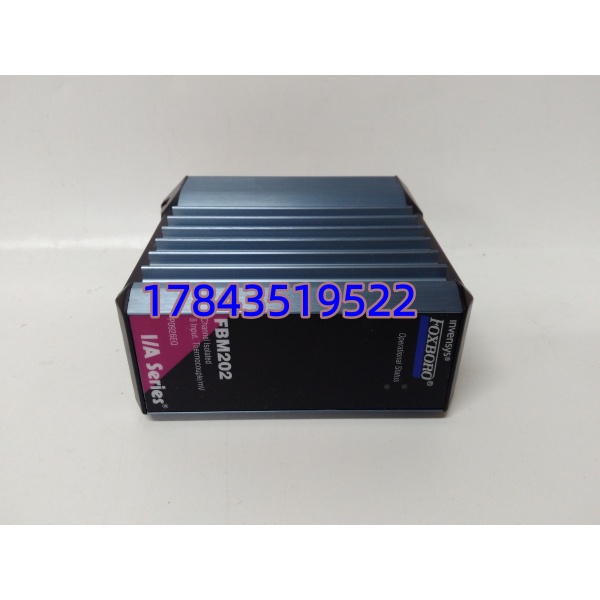

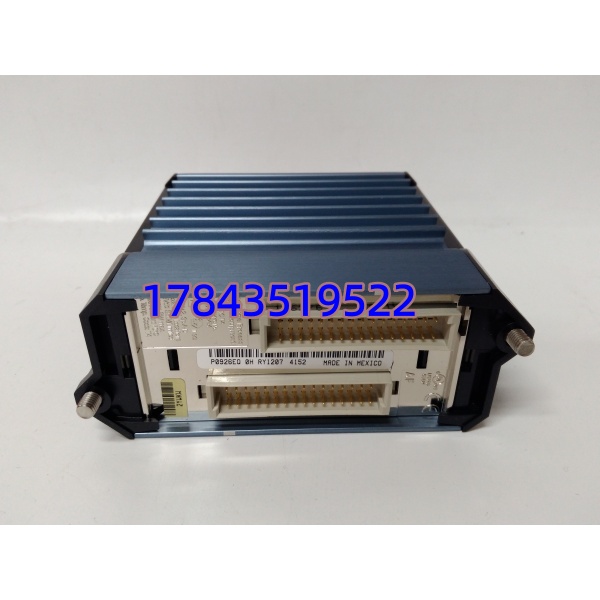

FOXBORO FBM202 P0926EQ 是施耐德电气旗下Foxboro I/A Series DCS系统的一款8通道热电偶/毫伏输入模块。它负责将现场各类热电偶传感器或毫伏级信号源采集的模拟信号，通过高精度的A/D转换技术，转换为数字信号并传输给控制器，是工业温度测量与过程控制的关键组件。
该模块的核心优势在于其高精度测量和环境适应性。它采用16位Sigma-Delta数据转换技术，毫伏输入精度可达±0.03%量程。内置的冷端补偿(CJC)功能通过隔离RTD通道实时测量终端温度并自动校正，有效减少了环境温度变化对热电偶测量的影响。8个输入通道完全隔离，能有效抑制工业现场的电磁干扰，这对于保障关键温度回路的信号可靠性至关重要。在信号异常时，模块还支持热电偶烧断检测功能，帮助现场人员快速定位传感器故障。
应用场景与行业案例
工程痛点描述
在化工厂的反应器温度监测中，最烦人的不是传感器本身漂移，而是现场的电磁干扰耦合到毫伏级信号线上，导致DCS画面上的温度值跳动。对着一根晃来晃去的温度曲线去调整PID参数，那真是白费功夫。FBM202这种带通道隔离和Sigma-Delta高分辨率采样的模块，就是为这类场景设计的，能把信号稳稳地读上来。
典型应用场景
- 石油化工 – 反应釜与精馏塔温度监测
用于监测化工反应过程中的温度变化。精度可达±0.03%，在需要精确控制反应条件的工况下，能提供可靠的数据支持，避免因温度偏差导致产品质量波动。 - 电力行业 – 锅炉/汽轮机热工参数监控
在发电厂中，锅炉过热器、再热器等关键部位的温度测量直接关系到设备安全。该模块可连接多支热电偶实现多点同步监测，便于操作人员掌握炉膛温度分布。 - 冶金行业 – 熔炉/加热炉温度测量
大型熔炉的环境温度高，普通模块容易因过热导致精度下降。FBM202支持-40°C至85°C的工作温度范围，能在高温车间可靠运行。
