描述
产品详情

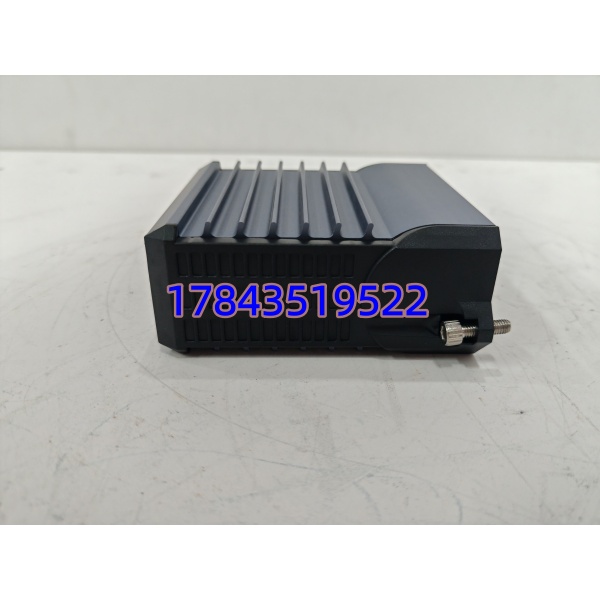

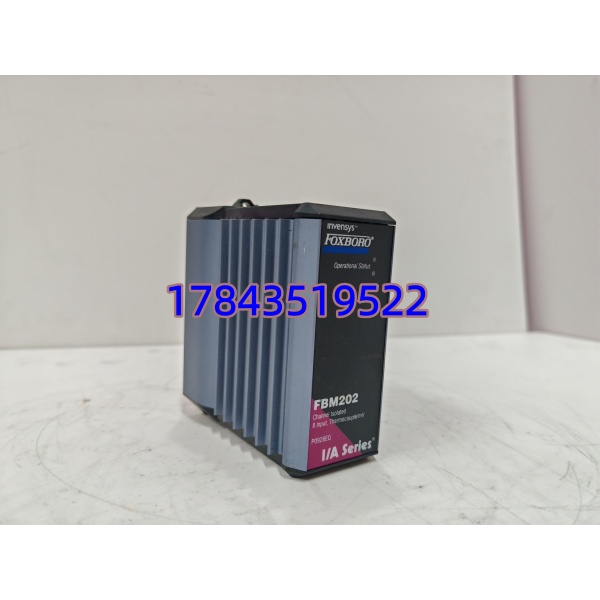

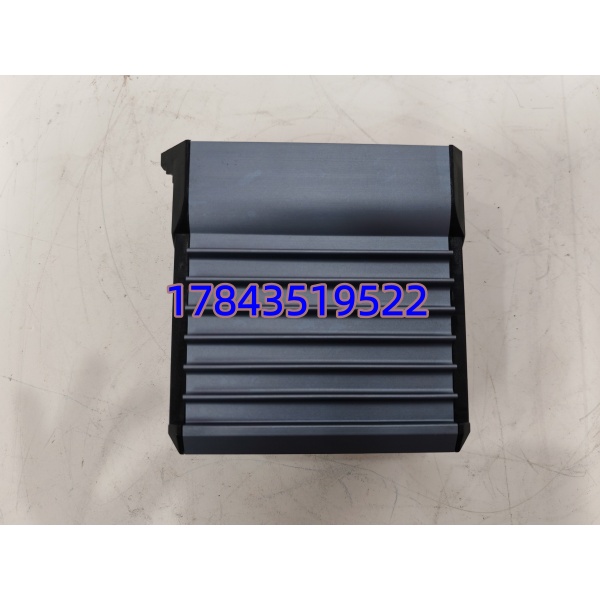

· 型号：FBM202 P0926EQ（Part No. P0926EQ / 有时标注 3BSC… 不属 ABB，纯 Foxboro 件）
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series — FBM200 Family
规格参数
- 产品全称：Foxboro I/A Series FBM202 8-Channel Thermocouple/mV Input Module
- 部件号：P0926EQ（对应 FBM202 基本型，配相应端子底座如 P0914ST / RH918MG 等）
- 输入通道：8 路独立热电偶或毫伏输入，通道间及通道对地电气隔离（≥1500V RMS 1min 或 600V AC 工作隔离，以手册为准）
- 输入信号类型：热电偶 B/E/J/K/N/R/S/T；低电平 mV（典型 -10.5～+69.5mV DC 对应原始计数 0～64000）
- 冷端补偿(CJC)：模块自带 1 路隔离 RTD 基准通道测端子排温度，软件配置启用
- A/D 转换：每通道独立 Σ-Δ（Sigma-Delta），16 位分辨率
- 精度：mV 输入 ±0.03% FS（≈±24μV @25℃）；CJC RTD 通道 ±0.03% FS
- 采样/更新率：单通道约 25ms 采样，模块整体刷新 ~100ms（可软件配置滤波）
- 断线检测：热电偶开路检测（默认上跳饱和值报警），可组态
- 供电：I/A Series 背板 24V DC 冗余供电
- 功耗：典型 3W，最大 ≤5W
- 通信：通过 FBM200 背板挂冗余 2Mbps Module Fieldbus 与 FCP/FCM 通信
- 工作温度：-20～+60℃（标准端子），部分版本 -40～+70℃（需核对端子组件材质），存储 -40～+85℃
- 湿度：5%～95% RH 非凝露，G3 防腐涂层可选
- 安装：FBM200 系列 Baseplate 安装（配对应端子组件），支持 DIN 导轨端子组件
- 热插拔：支持机架带电插拔更换（现场电缆保持连接）
- 防护：模块本体 IP20，需装于控制柜；端子排依型号而定
- 认证：CE、cULus，符合 ISA S71.04G3 严酷环境等级
产品介绍
FBM202 P0926EQ 是 Foxboro I/A Series DCS 专用的 8 通道热电偶/毫伏输入卡，不是常规 4–20mA AI 卡——这点极易买错。它直接接 K/J/S 等热电偶或低电平 mV 变送器，板载每通道独立 Σ-Δ ADC 保证微伏级精度，最关键的是内置 RTD 做冷端补偿(CJC)，省掉外置冰点或补偿盒。数据经背板 Fieldbus 送 FCP270/FCP280 等控制器参与回路控制或 SOE 记录。
坦白讲，这卡在现场最大的优点是通道间全隔离——炼油厂加热炉区 mV 信号易受变频器干扰，隔离能有效防共模窜入导致温度跳变。有一点要注意：必须配 Foxboro 原厂对应端子底座（如 P0914ST 等 Compact 200 端子组件），TC 线要接到端子上而不是模块本身，换模块不断开现场线。如果你的系统原来用的是 FBM211（4–20mA），这俩不互换，插上去也不认。
应用场景与行业案例
我在现场遇过裂解装置加热炉区 32 支 K 型热电偶温度大面积漂移——查下来是旧 AI 卡无隔离且 CJC 失效，夏天端子排温升后补偿偏差超 5℃。FBM202 解决的就是：多点热电偶测温受电磁干扰、冷端补偿不准导致温控 PID 震荡或误报警，进而触发联锁跳炉。
典型场景：
- 炼化/乙烯装置加热炉——多区炉温监测（辐射/对流段各段 TC），FBM202 八通道隔离 + CJC 精度够，非它不可做精细分区控温。
- 化工反应器/聚合釜——釜体多点嵌装 TC 监测床温分布，断线检测帮操作员区分传感器故障 vs 真实超温。
- 电厂锅炉/余热锅炉——烟道/过热器壁温监测，恶劣 EMI 环境下隔离通道抗干扰。
- 制药/食品灭菌釜——需 NIST 可追溯温度记录，高精度 mV 采集满足验证要求。
真实案例：南方某炼厂重整装置，夜班加热炉 F102 区 4 支 K 型 TC 突然全显”++++”（超量程）。原先用的是第三方万能 AI 卡，查不出问题。临时翻出一块 P0926EQ 良品 + 对应端子底座换上，I/A 里加载 Compound 配置（5 分钟），温度回来且稳定 ±0.3℃。拆下旧卡发现 CJC RTD 引脚氧化——第三方卡根本没冷端诊断，白白折腾两班。事后车间主任让把关键炉区全换成 Foxboro 原装 。
常见问题解答 (FAQ)
支持热插拔，拔掉期间对应温度点暂时无新数据（控制器通常保持上一值或报警，看你的 Block 组态），不影响其他模块和保护逻辑。换上新模块系统自动重识别，确认绿灯亮即可。注意现场 TC 线接在端子底座上，模块单独插拔不断开传感器线。
Q2：它能测 4–20mA 或 PT100 热电阻吗？
不能。 只接受 TC 和 mV 低电平信号。4–20mA 用 FBM211/FBM217；RTD/Resistance 用 FBM212/FBM218。混接 4–20mA 可能损坏输入级。
Q3：换模块后需要重新下装控制策略吗？
不需要重下装 Compound/Block。但需确认：①端子底座类型匹配；②I/A 系统里 FBM 定义中 Hardware 版本号兼容（老 CP 若从未识别过 Rev 需 Update FBM Definition）；③CJC 使能在软件里打开。换完建议在线 Force/Release 看数值是否合理。
Q4：冷端补偿(RTD CJC)在哪个部件？需要校准吗？
CJC RTD 在端子底座(Termination Assembly)内测端子排温度， 读这个温度做补偿计算。一般不需用户校准，但若长期运行在 >55℃ 端子排环境，CJC 误差会略增——高温区建议选高温级端子组件并定期比对便携式 TC 校准仪。
Q5：如何鉴别二手/测试良品成色？
- 看模块顶部丝印批次和 Foxboro 激光打标，重贴标签要警惕。
- 金手指插拔痕允许轻微，烧蚀/氧化退。
- 上机架自检：绿灯 RUN 常亮、FAULT 灭；若 FAULT 闪查端子底座型号是否匹配（老 FBM 底座与新 偶有不兼容）。
- 要求卖家提供 I/A 系统识别截图或 Loop Check 截图。
