描述
产品详情

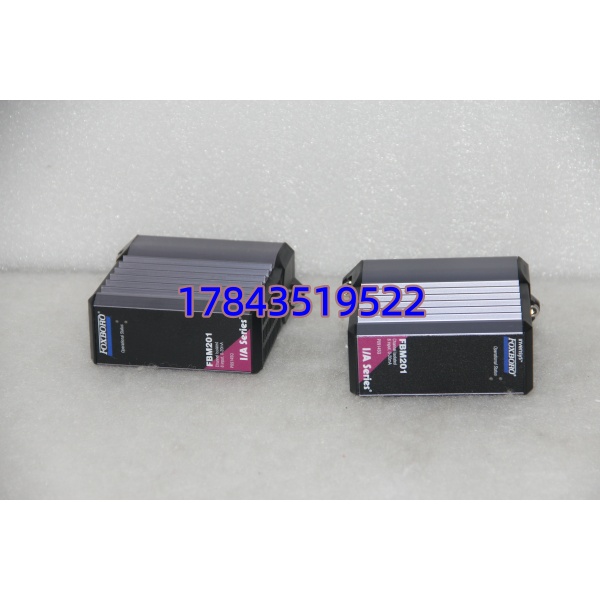

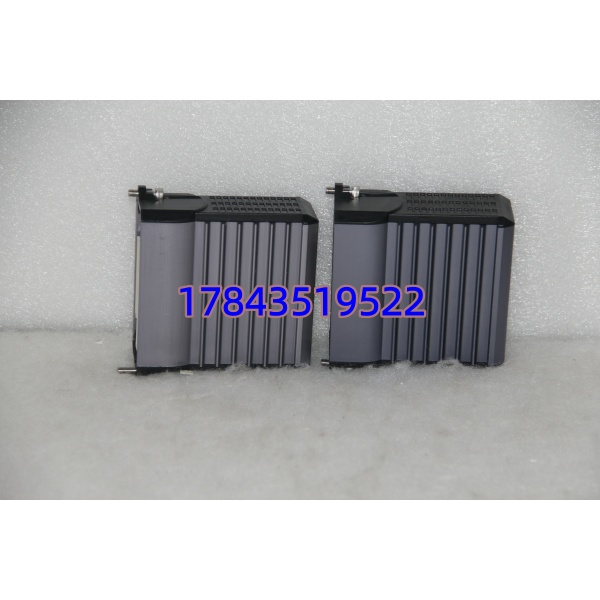

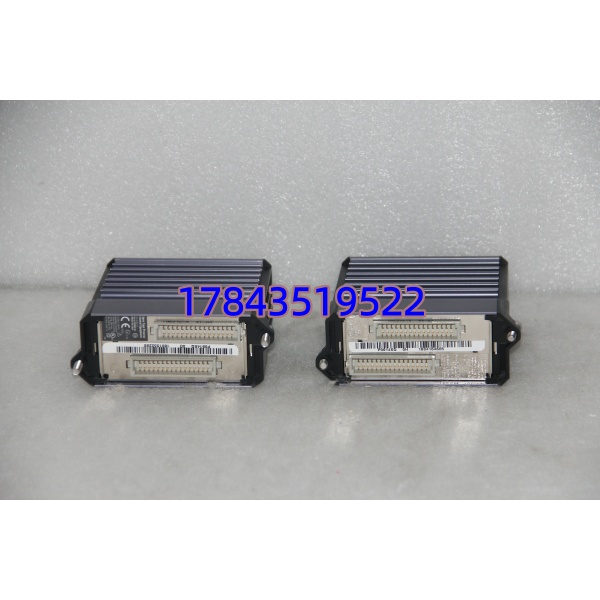

· 型号：FBM201（组件号 P0914SQ，子型号 FBM201/B/C/D 信号范围不同，需核对）
· 品牌：FOXBORO（Schneider Electric，原 Invensys）
· 系列：I/A Series DCS — FBM 200 Series I/O Module
规格参数
- 产品类型：8通道隔离模拟量输入模块（AI FBM）
- 适配系统：Foxboro I/A Series DCS（FCP270/FCP280/FCP40x 等，V6.x 及以上需核对固件兼容）
- 常用部件号：P0914SQ（模块+面板组件号，子型号 FBM201/FBM201B/FBM201C/FBM201D）
- 输入通道：8路，每通道独立 A/D 及独立光电隔离
- 支持信号（依子型号跳线/软件组态）：4–20mA、0–20mA、1–5V、0–5V、0–10V、±5V、±10V；部分子型号支持 TC/RTD
- 输入阻抗：电流回路 ≈250Ω（典型），电压输入 ≥1MΩ（依子型号）
- A/D 分辨率：16位（65536 级）
- 基本精度：±0.1% FS（25℃，典型值，以具体子型号手册为准）
- 通道隔离：通道-通道及通道-背板，隔离电压 ≥500V DC / 600V AC（1min，依手册）
- HART 支持：支持 HART 5/6/7 over 4–20mA（每通道独立 HART modem，跳线使能）
- 供电：+5V/+24V DC 由 I/A Series 背板提供，典型功耗 3.5～8W
- 通信：Foxboro 专用 FBM 背板总线（冗余），数据更新率可组态（典型 100ms～1s/通道）
- 诊断：模块 OK/FAULT LED、通道报警、开路检测（电流模式）、超量程报警、HART 状态上报
- 工作温度：0～+60℃（ISA G3 版本可达 -20～+60℃，以实物标贴为准）
- 安装方式：插装于标准 I/A Series FBM 机架/底座，配对应 FTA（现场端子组件）+ Type 1 电缆（如 P0916DC）
- 热插拔：支持（在 I/A Series 兼容机架及 CP 版本下可在线更换）
- 认证：CE / UL / CSA / FM Class I Div 2（依批次）
产品介绍
FBM201 是 Foxboro I/A Series DCS 里使用量最大的 8 通道隔离模拟量输入模块，负责把现场变送器送来的 4–20mA（或电压/温度信号）调理成数字量送控制器。每个通道独占 Σ-Δ A/D 转换器和光电隔离，通道间不共地——这一点在化工厂、炼油厂那种变频器和大电机扎堆的柜子里非常关键，能有效掐断地环路引起的 AI 跳变。部分子型号每通道带独立 HART modem，跳线打开就能直接在 I/A Composer 或 AMS 里读智能变送器位数，不用另挂 HART 手操器。
坦白讲，FBM201 和便宜的非隔离 16 路 AI 卡最大区别就是”稳”。我见过用非隔离卡替换后，临近 VFD 启动 AI 值飘 ±1%，换回 FBM201 立刻消停。有一点要注意： 必须搭配正确的 FTA 端子单元（如 TA 或紧凑型 FTA）和原厂 Type 1 连接电缆（P0916DC 等），信号类型通过硬件跳线+软件组态确定，订货前务必核对你们现场是 4–20mA 还是有 TC/RTD 需求，选对应子型号（/B/C/D）。
应用场景与行业案例
我在凌晨两点碰到最多 相关的活——不是模块坏，是有人用错端子排或把电流/电压跳线设反，导致 8 个 AI 点全数飘或者报开路。真正烧卡的通常是现场浪涌窜入且没配避雷器，或插拔时静电击穿，这时候备一块全新 在柜侧能救急。
典型使用位置：
- 炼油/石化常减压及催化装置：每台 接 8 台压力/流量/差压变送器（4–20mA HART），通道隔离保证单回路接地故障不蔓延——非它不可因 I/A Series 系统架构绑定 FBM+FTA 组合。
- 火电厂辅助车间（化水/输煤/除灰）：温度（RTD/mV TC 子型号）和液位 AI 采集，高 CMRR 抗电磁干扰，旧系统利旧维护成本低。
- 精细化工/制药批次釜：配合 HART 读取变送器温度补偿值做批次追溯，原厂 的 HART 每通道独立性优于共享 modem 的第三方卡。
- 老厂 MRO 替换：原 Invensys 时期 仍可插 Schneider EcoStruxure Foxboro DCS 机架（固件兼容前提下），直接做 1:1 更换恢复生产。
真实案例：沿海某炼化延迟焦化装置，大修后加热炉进料流量 AI 回路随机出现 0→20mA 尖峰报警，每天 1～2 次。查变送器、接地都 OK， 指示灯也没红。拆下模块发现其中一路通道芯片有静电灼伤痕迹——问下来得知上次施工队拔插模块没戴防静电手环且柜门未接地。仓库翻出全新 （P0914SQ），确认 FTA 接线及跳线一致后热插拔更换，尖峰报警彻底消失，当班工艺没打闸。老师傅事后把这块备件列入必存清单。
常见问题解答 (FAQ)
A：支持热插拔，在 I/A Series 兼容机架和 CP 版本下可在线拔出/插入。不会丢失控制器程序，但对应通道在该周期内会短暂显示 BAD/IOP。有一点要注意——插拔前确认双手放电（ESD 腕带），拔出后观察相邻 FBM 状态灯是否正常，曾遇到过背板触点氧化推入时造成瞬时短路使邻槽复位。
A：字母后缀代表输入信号范围/类型不同（B=标准 4–20mA/mV，C=电压扩展，D=高电平电压等，具体以原厂选型表为准）。物理尺寸和接头兼容，但跳线设置和组态需匹配信号类型。如果原系统组态是按 FBM201B 做的而你插 C 型进去但现场只有 4–20mA，通常能跑但要核对跳线；反之若现场有 TC/RTD 而原卡是 B 型则不行。不确定时拍原卡正面标贴核对子型号。
A：常用配 Foxboro TA 系列现场端子组件（如 TA 或 Compact FTA 依机柜设计），连接用 Type 1 电缆如 P0916DC（3m）、P0916DB 等。电缆长度要实测机柜内 FBM 槽位到 TA 的距离留余量，千万别用普通排线替代，针脚定义和屏蔽接地方式不同会导致信号异常或模块保护。
Q4：HART 功能怎么启用？会影响 4–20mA 测量吗？
A：模块上有 HART 使能跳线（通常每 4 通道一组或每通道，依版本），跳线 ON + 现场变送器支持 HART 5/6/7 → 可在 I/A Series 工程站读取 PV/SV/TV。正确配置下对 4–20mA 主变量影响极小（叠加数字调制 <0.1%），但若现场是非 HART 两线制变送器建议 HART 跳线 OFF，个别老式变送器可能对 HART 载波敏感。
Q5：如何鉴别全新原装 vs 拆机翻新/仿制？
A：看 PCB 丝印日期码、Foxboro/Invensys 激光标贴、元器件焊接工艺（原厂波峰焊整齐、无飞线）。仿制品常见于东南亚市场，接头镀层薄易氧化接触不良。买拆机件要求上电测试 OK 并核对序列号与标贴一致。
A：I/A Series 的 系列仍在 Schneider 备件体系中流通但个别老后缀可能 EOL，可用兼容子型号或升级到 Foxboro Evo 兼容 FBM（FBM20x 系列需确认底座/CP 兼容性）。绝对不要私自用第三方通用 AI 卡直接替入 Foxboro 机架，背板总线不兼容会损坏设备。建议联系 Schneider 授权渠道查交叉对照表。
