描述
产品深度介绍

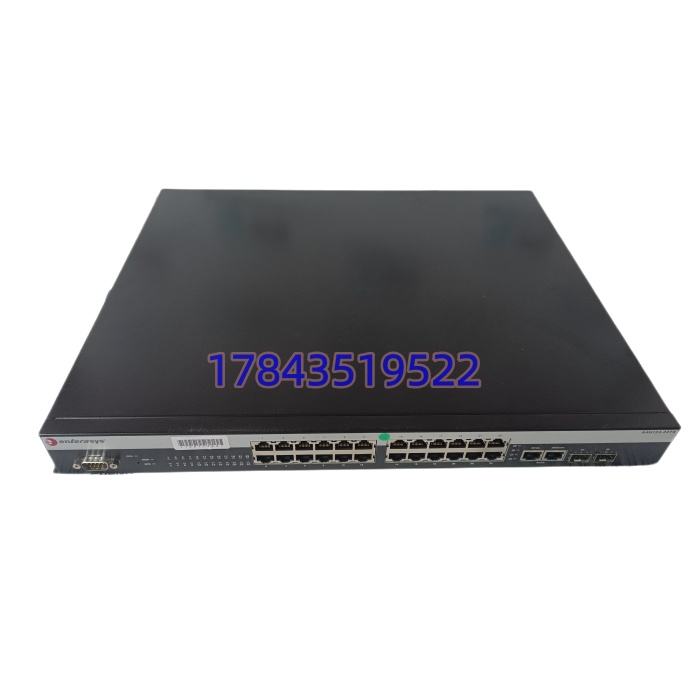

FOXBORO A4H124‑24TX（P0973JM）是 I/A Series DCS 系统认证配套工业交换机，由 Enterasys 代工生产，专门用于过程控制 DCS 控制网络，连接控制器、FBM 卡件、操作员站、工程师站等设备。整机为 1U 机架式结构，24 路 10/100M 电口，带千兆上行 SFP 扩展槽位，支持 RSTP 环网冗余、VLAN 划分、QoS 流量优先级，保障 DCS 实时业务优先转发，降低网络抖动造成的系统报警。
该交换机属于 DCS 网络关键设备，网络故障会直接造成控制器掉线、操作站失联、工艺失控。原厂已经 EOL 停产，化工、电力现场大量老 I/A 系统只能依靠存量备件做故障替换。支持 Web、串口 CLI、SNMP 多种管理方式，可纳入 I/A 系统做网络状态监控，不建议直接用普通商用交换机替代 DCS 控制网设备。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | A4H124‑24TX，部件号 P0973JM |
| 端口配置 | 24×10/100BASE‑TX RJ45 电口；2 个千兆 Combo 上行 SFP 插槽；1 个 Console 串口管理口 |
| 交换容量 | 48 Gbps，线速无阻塞转发 |
| MAC 地址表 | 8K 条目 |
| 支持协议 | VLAN 802.1Q，RSTP/MSTP，IGMP‑Snooping，LACP 链路聚合，SNMPv1/v2c/v3 |
| 供电 | AC 100‑240V 50‑60Hz，整机功耗≤30W |
| 安装方式 | 标准 19 英寸 1U 机柜机架安装 |
| 整机尺寸 | 440 mm ×44 mm ×210 mm |
| 重量 | 2.5 kg |
| 工作温度 | 0℃ ~ +40℃，控制柜内使用，无凝露 |
| 管理方式 | Console 串口、Web 网页、Telnet、SNMP、RMON |
| 适配系统 | FOXBORO I/A Series DCS 控制系统 |
常见问题解答
Q1：A4H124‑24TX 支持热插拔网线，整机可以带电插拔吗？ A：网线端口支持带电插拔。但是整机不能带电拔离机柜，整机断电会造成本交换机下所有 DCS 设备断网。 如果 DCS 是双冗余网络架构，可以单台交换机停机更换；单网系统更换交换机必须停机降负荷。现场见过不少图省事直接断电，造成整套装置联锁跳车。
Q2：型号已经停产，普通工业交换机能不能直接替换 A4H124‑24TX？ A：不建议直接拿普通交换机替换。 Foxboro I/A DCS 对交换机有特定网络参数要求，QoS、组播、IGMP‑Snooping 参数需要匹配 DCS 控制网。普通交换机参数不匹配，会出现操作站卡顿、控制器偶发掉线，隐患很难排查。 优先找 A4H124‑24TX（P0973JM）同型号备件；如果必须替换，需要查阅 Foxboro 官方兼容交换机清单，严格按照手册配置每一项网络参数，做完完整的 72 小时稳定性测试再投运。
Q3：A4H124‑24TX 和 ‑24FX 怎么区分，两者可以互换吗？ A：‑24TX 是 24 电口版本；‑24FX 是 24 光口版本，部件号 P0973JN，硬件端口完全不一样，不能直接互换。采购备件一定要核对部件号 P0973JM。
Q4：更换交换机，DCS 控制器、操作站程序会丢失吗？ A：不会。交换机只是二层网络转发设备，不存储任何 DCS 控制程序、组态。 但是交换机配置（VLAN、IP、RSTP）需要完整备份迁移。配置出错，网络会不通，DCS 设备无法通讯，但不会删除控制器内部程序。
Q5：交换机运行一段时间后，DCS 偶发网络报警，可能是什么问题？ A：现场碰到较多，优先排查三点：
- 网线老化，水晶头接触不良，端口频繁闪断；
- RSTP 环网配置错误，网络出现环路，产生广播风暴；
- 交换机固件版本存在 BUG，建议核对原厂推荐固件版本，必要时升级固件。 不可以直接盲目更换交换机，先抓网络报文定位根因。
