产品详情
· 型号：873EC-JIPFGZ
· 品牌：Foxboro（施耐德电气 Invensys 过程系统）
· 系列：873EC 系列 — 无电极（电感式/Toroidal）电导率分析仪
规格参数

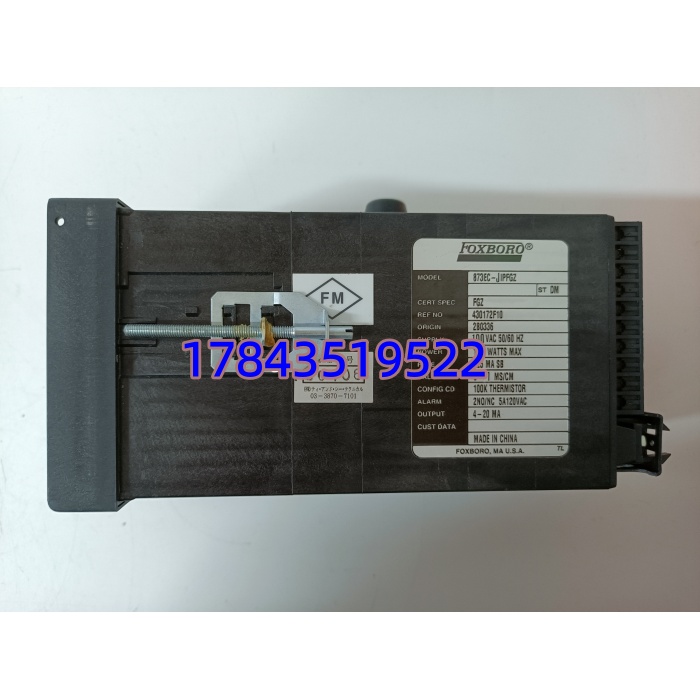

- 订货号/型号代码：873EC-JIPFGZ（873EC + -J 100VAC + -I 4-20mA + -P 塑料盘装 + -FGZ FM普通区）
- 产品类型：1/4 DIN 面板安装电导率/浓度分析仪（无电极式/Toroidal）
- 适用传感器：Foxboro 8600 系列环形(Toroidal/Inductive)电导率探头（不可接接触式二/四电极探头）
- 供电电源：100 V AC ±10%，50/60 Hz（型号后缀 -J），功耗 <10W 需核对原厂手册
- 模拟输出：1路 4–20 mA DC，隔离，与测量值成比例（塑料外壳版单输出，金属外壳版双输出）
- 温度补偿：自动温度补偿(ATC)，标配 100 kΩ NTC 热敏电阻输入；手动补偿可选

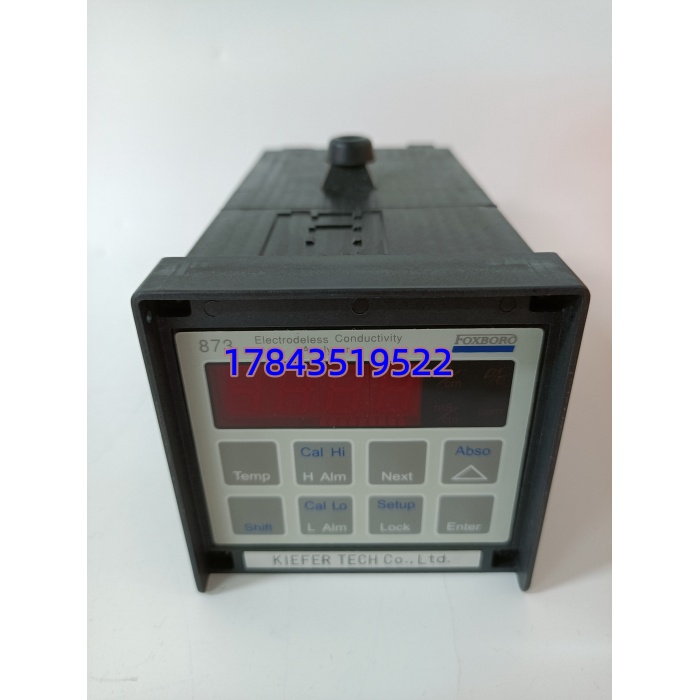

- 显示：前面板 4 位红色 LED 数字显示，可切换显示 μS/cm、mS/cm、% 或温度
- 按键操作：前面板薄膜键盘，用于量程设定、校准、单位切换、报警设定
- 测量范围：依所选传感器及标定曲线，典型 0.02 μS/cm ~ 2000 mS/cm（对应低/高电导 Toroidal 探头）
- 精度：±0.5% FS（依传感器配对），典型 ±0.2%~0.5% 需核对原厂手册
- 报警功能：可编程高低报警点（Hi/Lo），通过内部继电器或报警标志输出（依选件）
- 面板开孔尺寸：92 × 92 mm（1/4 DIN标准）
- 外壳材质：增强塑料（NEMA 4X/IP65 前面板防护，后面壳体 IP20）
- 工作温度：0 ~ +50℃（存储 -40 ~ +70℃）
- 相对湿度：0~90% RH（非凝露）
- 认证：-FGZ 后缀 = FM Approved for Ordinary (Non-hazardous) Location，部分批次带 CE
- 安装方式：面板嵌入式安装，附带固定夹
- 重量：约 0.5~0.65 kg
产品介绍
873EC-JIPFGZ 是 Foxboro 873EC 家族中用得较多的盘装无电极电导率分析仪，专门配合 Toroidal（环形/感应式）探头测酸、碱、盐水或高纯水的电导率，甚至通过标定曲线反算酸碱浓度（% H₂SO₄、NaOH 等）。无电极式的核心优势是探头不接触溶液电极——没有极化、不结垢、不怕污染，适合制浆造纸漂白段、化工酸碱调配、电厂除盐水这些脏/腐蚀性介质场合。
有一点要注意：873EC 只接环形探头（8600系列），别买成接触式电极探头往这插，不兼容。此型号 -J 是 100V AC 供电（非 24V DC），国内现场若只有 220V AC 需加变压器或找 -K(220V) 版本；-P 塑料盘装只有单路 4-20mA 输出，如需双输出选金属外壳版。停产多年，市面基本靠库存或拆机测好件。
应用场景与行业案例
痛点切入
我在硫酸装置见过用接触式电极测 98% 硫酸电导率，三个月电极就被污染读数漂移，频繁拆洗。换成 Foxboro 873EC + Toroidal 探头后，探头插在管道里三年没动过，DCS 趋势稳得一批。关键是选对探头型号匹配 873EC 的量程组态——这步现场最容易忘。
典型场景
- 化工酸碱浓度控制 — 硫酸/烧碱调配罐，Toroidal 探头耐腐不受污染影响，873EC 做 % 浓度线性化输出
- 电厂除盐水/锅炉给水 — 监测阳树脂交换床出水电导率，低范围 μS/cm 级，自动温度补偿保证准确
- 制浆造纸漂白 — 高氯离子、含悬浮物浆液，无电极式不怕结垢堵塞
- 半导体超纯水 — 配合低电导 Toroidal 探头监测 ppb 级杂质，873EC 做 4-20mA 送 SCADA
- 废水处理 — 进出水电导率趋势监控，判断离子负荷变化
真实案例
南方某化肥厂硫磺制酸线，873EC-JIPFGZ 配 8600 环形探头测 98% 硫酸浓度参与串级调节。一天主控室浓度示值跳变——到现场量供电正常、4-20mA 输出乱跳，拆盖发现内部电解电容轻微鼓包导致基准漂移。库房有拆机测好件，断电拆面板夹、拔传感器及温度补偿线、换新、恢复接线、上电——重做单点校准（Span 对应已知浓度点），5 分钟恢复调节。老师傅说：”这表除了电容老化几乎不坏，十年换过两次都是电容。”
