描述
产品详情

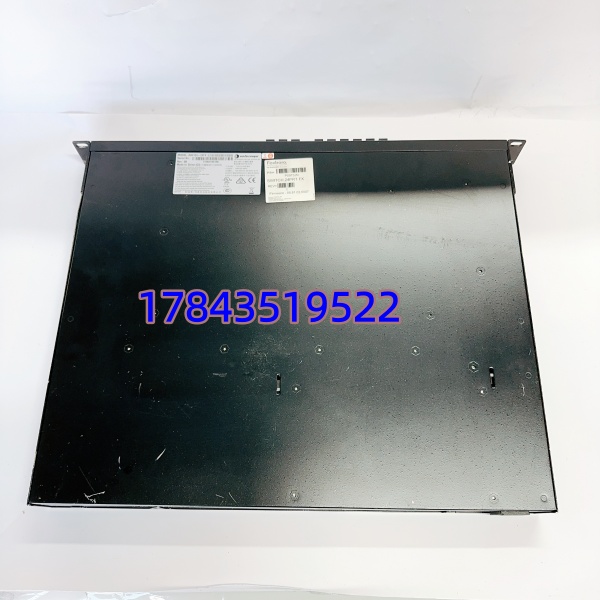

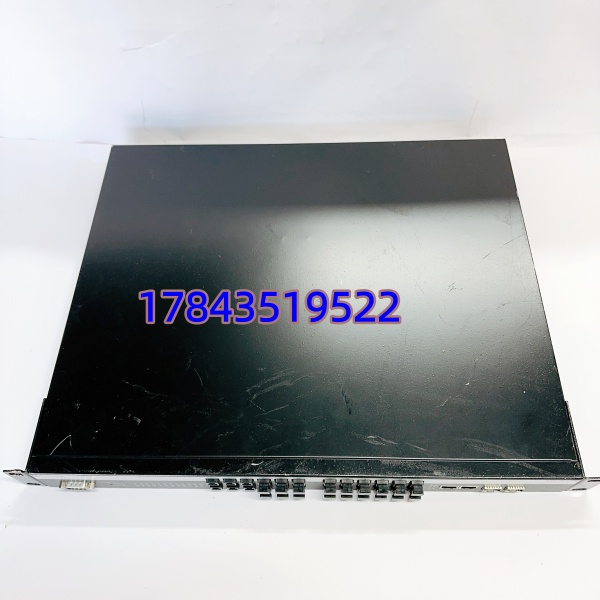

· 型号：A4H124-4FX
· 品牌：Enterasys Networks / Extreme Networks（Foxboro P0973JN 标识）
· 系列：Enterasys A4 Series 可堆叠二层/三层边缘交换机
规格参数
- 完整型号：A4H124-4FX，Foxboro 物料号 P0973JN（Invensys / Schneider Electric 系统常用编号）
- 产品定位：A4 系列 Fast Ethernet 管理型边缘交换机，常用于 Foxboro I/A Series DCS 节点、MES 服务器、现场控制网络接入层
- 电口：24 × 10/100Base-TX RJ45（Auto MDI/MDIX，全/半双工自适应）
- 固定光口：4 × 100Base-FX SC 双工（典型多模 1300nm，2km；部分批次支持单模 SFP 需确认）
- 上联/GbE 端口：2 × 1000Base-X SFP（千兆上联/堆叠）＋ 2 × 10/100/1000Base-T RJ45（部分资料标注，依硬件版本）
- 交换容量：12.8 Gbps（单台），堆叠时最高 140.8 Gbps（8台）
- 转发速率：9.5 Mpps（单台）
- MAC 地址表：16,000 条
- VLAN：支持 4096 VLAN ID，802.1Q Tagged/Port-based VLAN，每堆叠 1024 active VLAN
- 生成树：802.1D STP / 802.1w RSTP / 802.1s MSTP
- 堆叠：专有堆叠总线，最多 8 台 A4 系列虚拟化为单一逻辑设备
- QoS：8 个硬件队列/端口，802.1p、DiffServ、WRR/Strict Priority
- 安全特性：802.1X 端口认证、MAC 绑定、ACL、DHCP Snooping、ARP Inspection、SSHv2/Telnet/HTTPS 管理
- 管理方式：Serial Console（DB-9 RS-232）、Telnet、SSH、SNMP v1/v2c/v3、Web GUI、RMON
- 电源：内置 AC 100–240V 50/60Hz，典型功耗 ≈30～45W（满载约 66W），支持外接 RPS（STK-RPS-150PS）
- 指示灯：System/Power/Status、每端口 Link/Act/Speed、堆叠状态 LED
- 工作温度：0 ～ +50℃（部分工业版资料标 -10～+60℃，以实物铭牌为准；非宽温工业 DIN 轨型）
- 存储温度：-40 ～ +70℃
- 湿度：5%～95% 非凝露
- 尺寸：约 442(W)×368(D)×43(H) mm（1U 机架）
- 重量：约 4.5～5 kg
- 认证：CE、UL 60950-1、FCC Class A、EN 55022 Class A、RoHS
- 安装：19 英寸机架安装（标配耳片），不支持 DIN 导轨
产品介绍
A4H124-4FX P0973JN 是 Enterasys A4 系列 24+4 管理型交换机——24 个百兆电口接 PLC/HMI/现场模块，4 个百兆 SC 光纤口做车间级上联或冗余环网（配合 RSTP），另有千兆 SFP 上联核心。它在石化、炼油 Foxboro I/A Series 系统里大量用作 CP/WP 节点接入交换机，和 Foxboro 系统兼容性经原厂验证。
坦白讲，这机器是 2000 年代典型企业级设备，不是无风扇 DIN 轨宽温工业交换机（工作温度 0～50℃、有风扇、AC 供电）。如果您的现场是控制室机柜内随 DCS 供电没问题；若是户外箱变或无空调现场需确认温湿度。另外 Enterasys 已被 Extreme Networks 收购，新品建议看 ExtremeSwitching E 系列，但现网 1:1 替换必须买同型号 A4H124-4FX——混用不同 A4 子型号堆叠有时能兼容但建议固件版本一致。
应用场景与行业案例
我在现场最常见的问题是 Foxboro 系统网络偶尔”丢节点”——查下来是老 A4H124 某个电口 PHY 老化导致协商降速或 link-flap，或是堆叠线缆氧化。还有客户误买 A4H124-24TX（全电口无光口）替 4FX，结果光纤上联接不上。
典型适用场景：
- Foxboro I/A Series DCS 节点接入：AW/WP 工作站、CP/BC 控制器通过 10/100TX 接入，4FX 光纤口连至控制室核心或另一台 A4H124-4FX 构成双归冗余→Foxboro 原厂推荐架构。
- 炼化/化工 MES 数据采集层：将现场第三方设备（ABB AC800M、Siemens S7-300、Honeywell C300 等）百兆口汇聚，光纤上联至 Plant Network 核心。
- 电厂辅网（化水/输煤/除灰）控制网络：与 ABB SYN5202A / Bently 3500 TDI 等以太网设备同网段，4FX 光纤隔离变频器区 EMI。
- 老旧车间网络改造保留堆叠架构：多台 A4 堆叠简化管理 IP，逐台替换不影响现有配置（需同固件大版本）。
真实案例：沿海某炼厂 Foxboro I/A Series 系统，原 A4H124-4FX 运行第 11 年夏季高温季 SYS LED 快闪后所有端口 down——拆机发现内部开关电源滤波电容鼓包（高温加速老化）。因现网是双交换机冗余架构暂未影响控制，紧急从备件库调一台同型号 P0973JN 冷备替换，Console 连上读出现存 running-config（A4 配置存 NVRAM），copy tftp://…startup-config 导入后改 management IP 吻合原网段，插回网络 3 分钟恢复。教训：A4 系列配置存本地 NVRAM，替换前用 show config或 TFTP backup 导出，新机默认 IP 192.168.0.1 需改掉才能并入现网；关键节点建议至少 1 台冷备。
