描述
产品详情

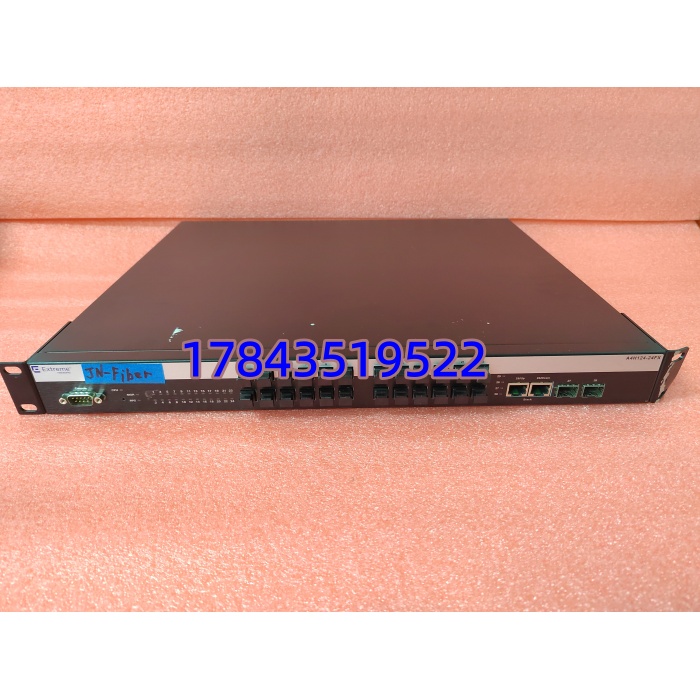

· 型号：A4H124-24FX（Part No. P0973JN）
· 品牌：Enterasys / Extreme Networks（原 Invensys Foxboro 配套型号）
· 系列：SecureStack A4 Series（可堆叠二层管理型）
规格参数
- 产品类型：二层可网管快速以太网光纤接入交换机（SecureStack A4）
- 接入端口：24 × 100BASE-FX 多模光纤，通常 MT-RJ 或 SC 接口（依 HW Rev，多数为 MT-RJ）
- 上行端口：2 × 千兆 Combo（1G SFP slot + 10/100/1000Base-T RJ45，共享）
- 堆叠端口：后部 RJ45 堆叠口，最多 8 台堆叠形成单逻辑设备（堆叠带宽 17.6Gbps×N）
- 交换容量：12.8 Gbps（单机）/ 17.6 Gbps 标称（依固件版本）
- 包转发率：9.5 Mpps
- MAC 地址表：16,000 条目
- VLAN：IEEE 802.1Q，最多 4094 个 VLAN ID
- 生成树：STP（802.1D）、RSTP（802.1w）、MSTP（802.1s）
- 链路聚合：IEEE 802.3ad LACP，最多 8 端口/组
- QoS：4 硬件队列、802.1p、DiffServ、WRR/Strict Priority
- 安全特性：802.1X 端口认证、ACL、端口安全、RADIUS/TACACS+、DHCP Snooping
- 管理接口：CLI（Console RJ45 / Telnet / SSH v2）、Web GUI、SNMP v1/v2c/v3、RMON、TFTP 配置备份
- 冗余电源：支持外接 STK-RPS-150PS（150W DC 冗余电源模块，选配）
- 电源输入：100–240 V AC，50/60 Hz，内置单电源，典型功耗 30–50W
- 指示灯：System、Master/Slave（堆叠）、Power、Link/Act per port
- 散热：无风扇被动散热（静音）
- 工作环境：0 ～ +50℃（商业级，非 -40 宽温），湿度 10–90% 非凝露
- 存储温度：-40 ～ +70℃
- 安装：标准 19″ 1U 机架式，约 440×270×44 mm，重 ≈2.6 kg
- 认证：CE / FCC Class A / UL 60950 / CSA / RoHS
- 生命周期：EOL（Extreme Networks 已停产，存量靠 NOS/二手流转）
产品介绍
A4H124-24FX 是 Enterasys SecureStack A4 家族的全光口边缘交换机，24 个 100M 光纤口专门给现场控制设备（Foxboro I/A DCS Node、ABB AC800、S7-400 CP343-1 等）做点对点光纤接入，上行走千兆电或光汇到核心。最大优势是全光抗 EMI——变频器密集的 MCC 室旁比普通电口交换机稳得多，且无风扇少一个故障点。
工业现场最常见是 Foxboro I/A Series DCS 的 AW/WP 节点或 FCM 经它光纤互联（Invensys 原厂目录号就是 P0973JN）。原厂 EOL，找测试过的二手/库存件做 1:1 替换最现实。有一点要注意：光纤接口早期批次是 MT-RJ（小型双芯），后期有 SC 版——换件前确认你现场跳线类型匹配，别买回来接口对不上。
应用场景与行业案例
我在化工厂遇过：Foxboro I/A DCS 三个控制柜间 100Base-FX 链路随机闪断，查下来不是光缆是普通电口交换机端口被变频器共模干扰打挂——后来全线换成 A4H124-24FX 全光架构，再没出过问题。
典型场景：
- Foxboro I/A DCS — 各控制柜 FCM/Node 经 100FX 光纤接入 A4H124，上联至 Core Switch 或 Gateway，抗变电站 EMI。
- 电力/水电辅网 — 保护测控装置多模光口经此交换机汇聚送集控室，比 RS-485 快且距离远。
- 炼化装置区 — MCC 室 PLC 光纤环/星型接入，规避大电机启动电磁脉冲。
- 造纸/冶金 — 老线保留 100M 光纤节点，不需强行升千兆。
真实案例：
某炼化 Foxboro I/A 系统，早班多个 FCM 报”Node Communication Lost—Path A Degraded”，重启后暂恢复。到现场看 A4H124-24FX SYS 灯绿但数个端口 Link 灯灭/频闪，光功率计测现场光缆正常——拔旧机（断电）→ 新测过的同型号 A4H124-24FX（P0973JN）→ 插电→ Console 登入加载备份 startup-config（.cfg）→ 端口全 Link 正常→ FCM 全部 Online。全程未动 DCS 软件配置。老师傅说”这机器就是 DCS 的光纤配线架带点智能，配置导进去就能跑”。
