描述

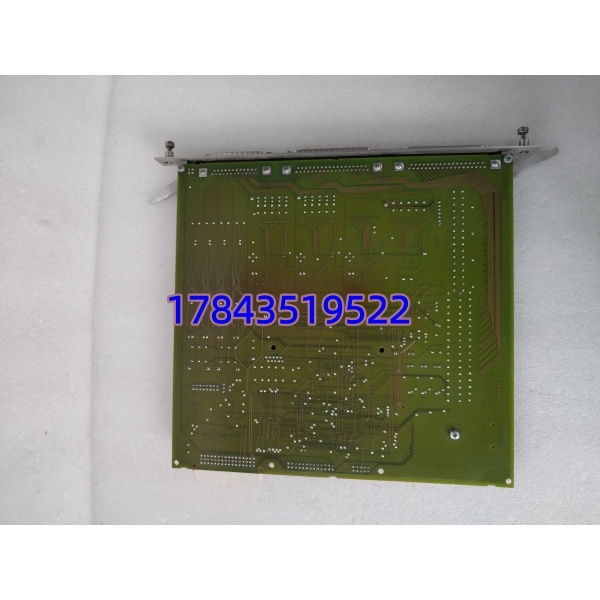

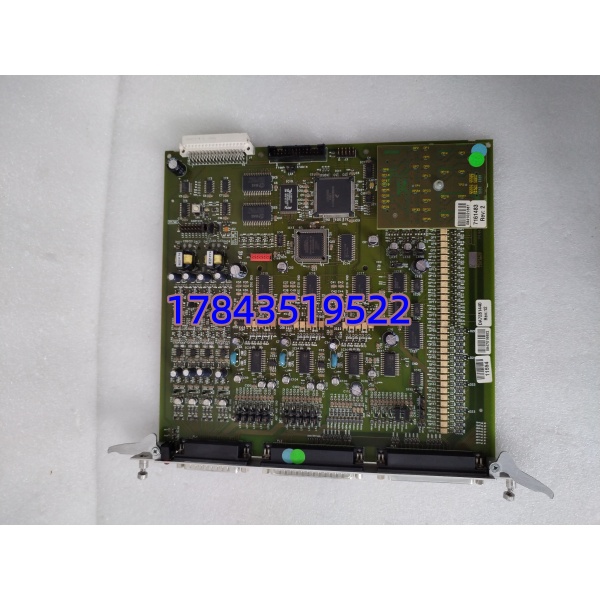

产品详情
· 型号：P144.R4
· 品牌：Westinghouse（Emerson Automation Solutions 维护）
· 系列：Emerson Ovation DCS — Relay Digital Output Module (8-Channel SPDT)
规格参数
- 产品型号：P144.R4
- 制造商：Westinghouse / Emerson Process Management（Ovation DCS）
- 模块类型：Relay Digital Output Module — Form C (SPDT) 干接点输出
- 输出通道数：8 通道，独立 SPDT（NO/NC/COM）
- 触点额定容量：2 A @ 250 V AC 阻性负载；2 A @ 30 V DC / 250 V DC（依具体批次标签，部分资料标 5A 短时闭合电流，持续以 2A 为准）
- 触点材料：AgCdO（银镉氧化物），抗电弧侵蚀
- 电气隔离：控制侧↔现场侧 ≥1500 Vrms；通道间/组间 ≥2500 Vrms（1 min 工频耐压）
- 响应时间：吸合/释放典型 ≤10 ms（线圈驱动，比晶体管 DO 略慢）
- 机械寿命：≥1,000,000 次（无负载）
- 电气寿命：≥100,000 次 @ 2A 250V AC 阻性负载
- 状态指示：每通道绿色 LED（亮=继电器线圈励磁/NO闭合），模块 STATUS / FAULT LED
- 热插拔（Hot-Swap）：支持 — 更换前确认 DPU 状态及对应强制点已解除
- 工作温度：0 °C ～ +60 °C（控制柜内，非冷凝），存储 -40 °C ～ +85 °C
- 安装方式：垂直插入 Ovation P144 I/O 机箱（兼容标准 Ovation I/O 机架配相应终止底座/端子组件）
- 认证标准：UL 61010-1、CSA C22.2 No.61010-1、CE、IEC 61010-1、IEEE 472 浪涌抗扰
- 物理尺寸（约）：Ovation 单槽 ≈163 × 38 × 58 mm，重量 ≈0.15 kg
产品介绍
在某个 300MW 机组大修期间碰过一回：MFT 复位继电器回路用的就是 P144.R4，其中一路 NO 触点接触电阻升到 800mΩ 导致复位线圈端压不足——逻辑正常但物理接点”似通非通”，查了半天才想到量继电器本体端子。换掉这块卡后复位秒响应。这种机械继电器卡跟固态 DO 不同，它的失效模式多是触点氧化/粘结而非驱动 IC 坏，所以巡检测 LED 正常不等于接点一定好，最好定期做回路反馈校核。
从库存 ABC 分类把它归入 A 类关键件——单价不高但它带的往往是 MFT 跳闸、汽轮机 ETS 停机、重要辅机允许/禁启接点，一旦拒动或误动直接触发机组跳闸。好处是它支持热插拔，有冷备件在手 MTTR 压到 5 分钟内。继电器有机械寿命上限（约 10⁶ 次无载），频繁动作回路（如脉冲试灯、周期启停）建议按动作次数估算更换周期，别等触点烧死再换。
应用场景与库存策略
Ovation 继电器输出卡新件部分区域已提示 Limited / Legacy，原厂交期不定，二手市场翻新件多但触点老化难肉眼判断。电厂大小修窗口短，MFT/ETS 回路继电器卡若故障等贸易商调货通常 1–3 周——这段期间只能硬旁路或切手动，违反大多数电厂的反措要求。
- 火电/燃机 MFT 及 ETS 跳闸回路（主燃料跳闸接点、汽轮机紧急停机接点、重要辅机允许/禁启干接点）→ Ovation 原生 Form C 继电器，可直接带 250V AC 线圈无需中间继电器 → 建议按每面保护 I/O 柜备 1 件冷备件（Buffer Stock），重要机组按 N+1 跨柜共享
- 化工厂 SIS 关联 ESD 输出接点（紧急切断阀联锁、压缩机停机命令接点）→ 强电隔离好，适合安全相关 DO → 可与仪控班组共用区域周转备件，VMI 代管降呆滞
- 老厂 WDPF→Ovation 迁移遗留机架→ 必须核终止底座型号（P144 机箱配对应 TA），早期 WDPF 继电器底座插针排列不同 → 买卡前先核对原底座 Part No. 及端子图
- 新建项目调试阶段→ 常作跳闸回路模拟测试 → 项目部备至少 1 块”排故卡”，完工转正式冷备；频繁动作测试建议另备一块专供调试用（延长在线卡寿命）
真实案例：华东某 2×300MW 循环流化床电厂，#1 机 ETS 屏”真空低跳闸”回路偶发未动作（真空确实低但停机令未发出），运行强行屏蔽投入运行一周。开柜查 Ovation I/O 发现 P144.R4 Ch.5 LED 亮（线圈励磁正常）但量 COM-NO 端无导通——确认为继电器触点氧化开路（该卡投运已 18 年，动作次数累计超 80 万次）。库房有按 ABC 分类囤的冷备件，热插拔更换 5 分钟恢复，ETS 跳闸功能验证通过。事后专项排查全厂同类 .R4 投运年限，对超 15 年且带重要跳闸回路的建议在大修期主动轮换，不再等故障。
常见问题解答 (FAQ)
A：Emerson 对部分早期 Ovation 继电器 I/O 已列为 Legacy / Limited Availability，原厂全新密封盒可能需等分配或已转 Last-time-buy 建议期。市面多为 New Surplus 或测试翻新品，交期 4–16 周不定。建议立即向 Emerson 当地办事处确认贵司区域 EOL 通告及 LTB 窗口，老厂尽早战略囤货。
Q2：Last-time-buy 该囤多少？
A：统计 Ovation 机架内 .R4 实装槽位数（尤其带 MFT/ETS 回路）× 预期剩余服役年限(10~15 年)，保守做法：关键保护柜 N+1 冷备 + 全厂共享 1~2 块。EOL 公告期建议多买 2~3 块密封存放（防静电袋+干燥剂，避免硫化环境致触点腐蚀），比紧急空运或买无测试报告翻新品安全。
Q3：能和晶体管 DO 卡（如 5X00226G03）直接互换吗？
A：不能。.R4 是继电器 Form C 干接点输出（可带 AC/DC 强电），5X00226G03 是 24V DC 源型晶体管输出（只能带低压 DC）。硬插混用会报配置不匹配甚至不识别，严格按原 BOM Part No. 采购，底座也不同（继电器卡配相应 TA 有更多 NO/NC/COM 端子）。
Q4：触点寿命到了怎么判断要换？需要定期校准吗？
A：继电器卡无电子校准需求，但建议：(1)重要跳闸回路每年做一次”强制 ON/OFF + 端子通断测试”记录接触电阻（应 <50mΩ）；(2)累计动作次数超 10⁶ 次或无载超 15 年且带关键回路的，计划性轮换。LED 亮仅代表线圈励磁不代表触点完好——这点常被忽略。
