描述

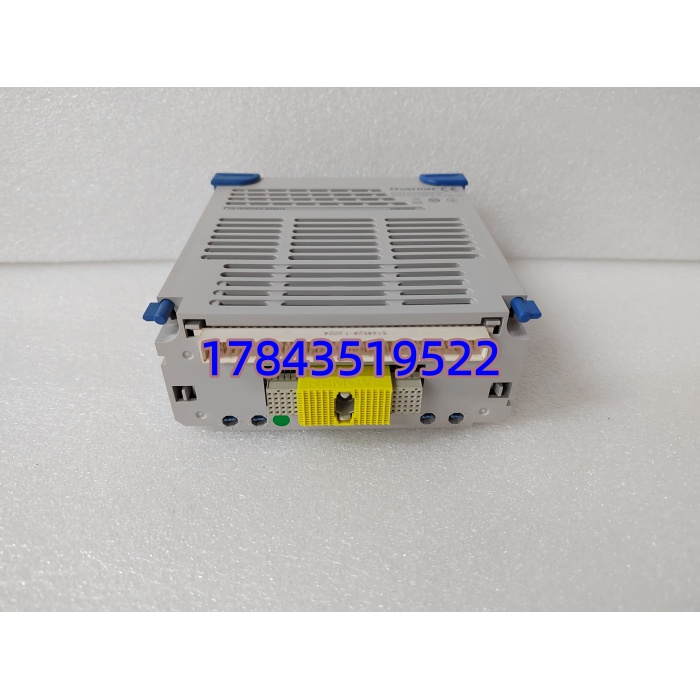

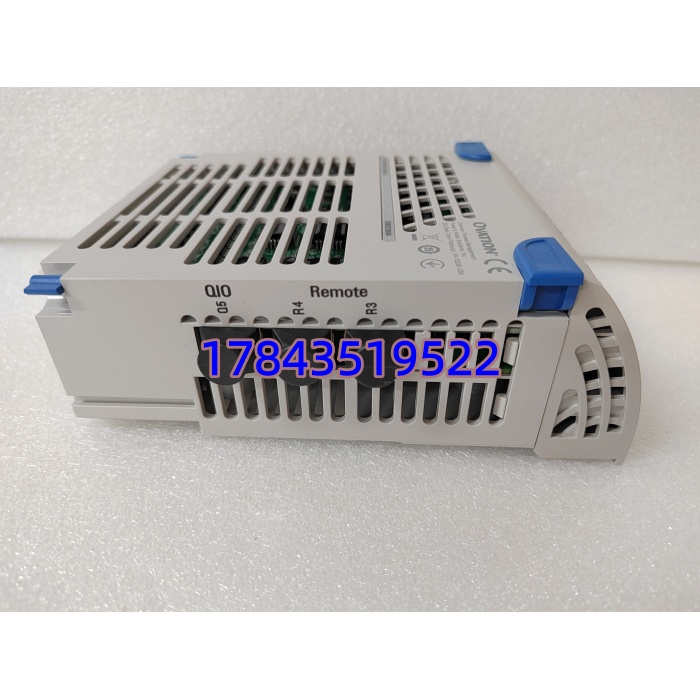

产品详情
· 型号：5X00226G04
· 品牌：Westinghouse / Emerson Process Management（艾默生 Ovation 系列）
· 系列：Ovation DCS — 5X 系列数字量继电器输出模块（DO Module）
技术参数

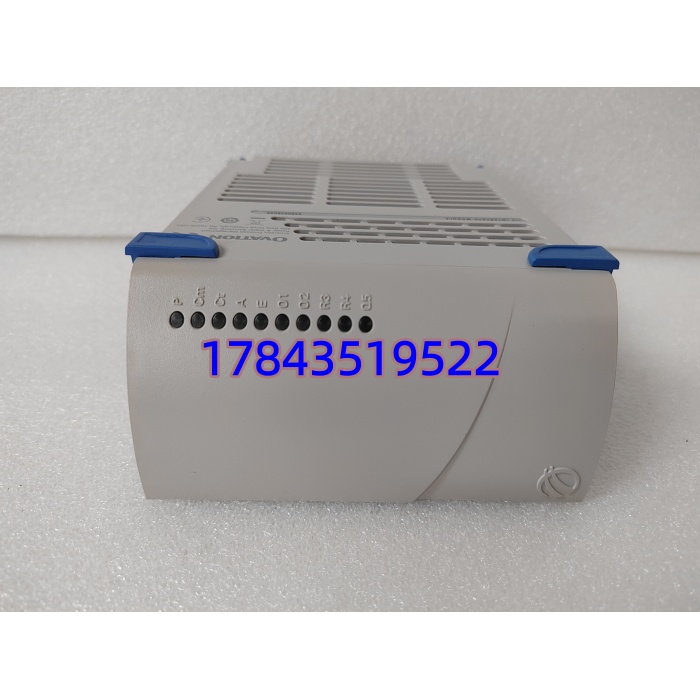

| 参数项 | 规格值 |
|---|---|
| 制造商 | Westinghouse / Emerson Automation Solutions |
| 模块型号 | 5X00226G04（Ovation Digital Output — Relay Module） |
| 模块类型 | 32-Channel Relay Output（Form C，单刀双掷 SPDT 可配 NO/NC） |
| 配对端子底座 | 须插入 Ovation 标准 I/O 端子底座，如 5X00220G01 / 5X00221G01 等 |
| 输出负载（阻性） | 2 A / 点 @ 30 V DC 或 250 V AC，感性负载 AC 220 V 80 VA |
| 公共端负载 | 每公共端最大 8 A（依底座分组，通常 8 点或 16 点共用一公共端） |
| 最小负载 | DC 5 V / 2 mA（干电路需留意银触点氧化问题） |
| 隔离方式 | 输入侧光电耦合隔离（≥1500 V），输出侧继电器机械隔离 |
| 响应时间 | 接通/断开典型 ≈10 ms（机电继电器固有动作时间） |
| 预期机械寿命 | ≥10⁷ 次（无负载），电气寿命依负载类型显著下降 |
| 背板供电 | +5 V DC 由 Ovation 机架背板提供（逻辑侧），现场侧由外部电源经端子底座引入 |
| 状态指示 | 前面板 PWR（绿）、ACTIVE/COM（黄绿）、FAULT（红），每点有对应输出 LED |
| 热插拔 | 支持在线更换（Hot-Swap），建议低负荷操作并在软件确认槽位状态 |
| 工作温度 | 0℃～+55℃（机柜内典型），存储 -40℃～+70℃ |
| 湿度 | 5%～95% RH 无凝露 |
| 认证标准 | CE、UL、cUL、CSA，符合 IEC 61131-2 及 IEC 61000-4 EMC |
| 物理尺寸/重量 | 约 150×80×50 mm / 0.35～0.4 kg |
产品介绍
某个 600MW 机组辅机程控碰到过：Ovation 画面显示 DO 点已置 1 但现场电磁阀不动，量端子底座外侧有 24V 无导通——换 5X00226G04 后恢复正常，拆旧卡轻敲能听到继电器衔铁卡滞声，典型银触点氧化或线圈驱动光耦老化。它本质是 Ovation 控制器到现场执行机构的”电隔离驱动级”，32 路 Form C 继电器让你灵活配 NO/NC，光电隔离把现场感性负载反峰挡在逻辑侧之外。注意继电器动作时间约 10ms，别拿它做高速脉冲输出（那是晶体管 DO 卡的活）。
采购上唯一要确认的是端子底座型号——5X00226G04 裸卡不能悬空用，必须配对应 5X00220 系列底座（老柜大概率是 5X00220G01），底座通常不动只换卡。G04 向下兼容替代老版 G02/G03，插回原槽位 Ovation 控制器自动识别，少数情况需 Station → I/O Configuration → Rescan Slot。提醒一点：继电器输出不适合频繁通断（如 >1 次/秒 持续运行），那种工况建议改固态晶体管 DO 或外部固态继电器。
替换与升级建议
✅ 直接替换
- 同 PN 5X00226G04（含早期 Westinghouse 标版） — 与现 5X00220 系列端子底座完全兼容，断电拔出→插新卡→上电后系统自动识别，零组态改动，停机 <5 min（支持热插拔低负荷更换）。
- 5X00226G02 / G03（早期版本） — 电气与机械全同，G04 为增强 EMI 防护版可直接替老版，反向也成立（老版替新版仅缺细微 EMC 改进，功能无差别）。
⚠️ 软件兼容（需改配置／不推荐互替）
- 5X00125G01（16点晶体管 DO）/ 5X00025G01（16点 Relay DO） — 插槽兼容但通道数减半且底座端子排列不同，若强行替需重做 I/O 分配与接线改动，仅适合整体柜改不建议救急替换。
- Ovation 模拟量模块（AI/AO）或 DI 模块 — 物理可插入但类型不匹配系统会报 Module Mismatch，不可用。
❌ 硬件不兼容
- MAU 卡（如 1C31181G01）、OCR 控制器 CPU、非 Ovation 架构 PLC I/O — 背板引脚、总线协议完全不同，无法安装运行。
若无全新原厂库存可用测试 OK 拆机件过渡（要求卖家提供逐点继电器吸合/释放环回测试报告）。请以现柜内端子底座铭牌（须为 5X00220 系列）及 Emerson Ovation 最新手册为准。
