描述
产品详情

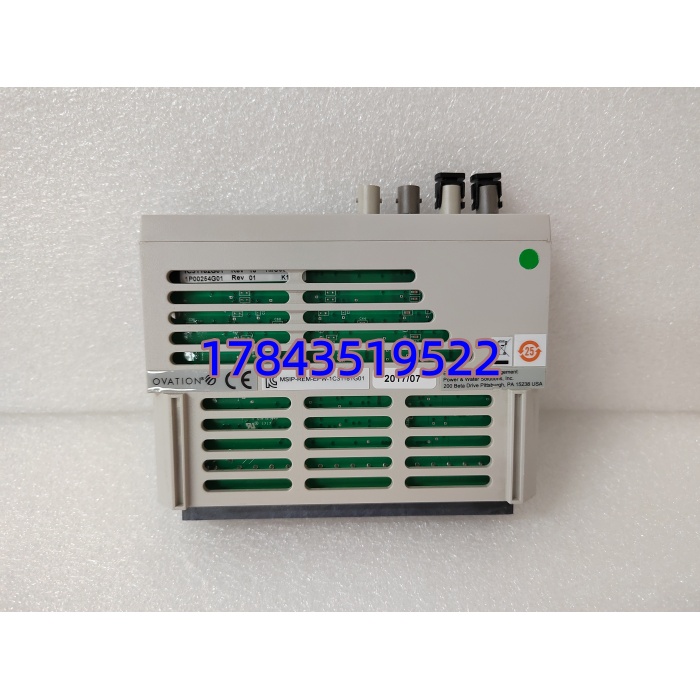

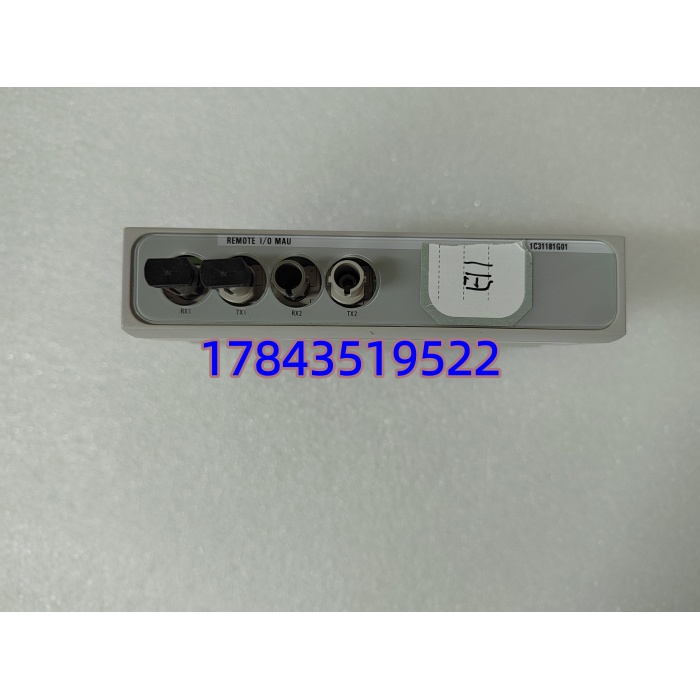

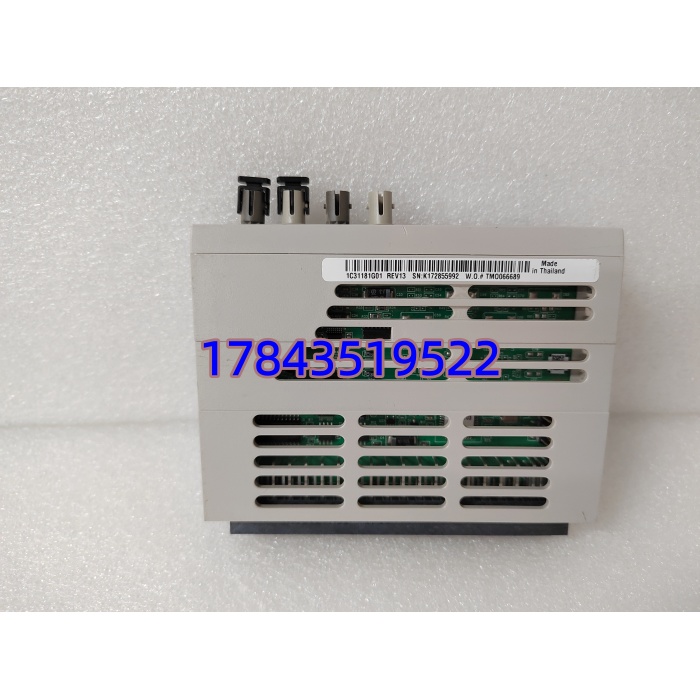

· 型号：1C31181G01
· 品牌：Westinghouse / Emerson Process Management（艾默生 Ovation 系列）
· 系列：Ovation DCS — MAU（Remote I/O Master Attachment Unit / Interface Card）
技术参数
- 模块名称：Ovation MAU 远程 I/O 接口卡（Remote I/O Master / MAU Interface Card）
- 完整部件号：1C31181G01
- 配对底座：必须插入 1C31179G01（MAU Base / Terminating Base），常与另一片 1C31181G01 组 MAU CH1+CH2 双通道
- 供电方式：由 Ovation I/O 机架背板或 MAU 底座提供 DC 24 V（典型吸收 <2 A）
- 通信接口：Ovation 专有串行多点链路（RS-485 电气层，Ovation Highway Protocol），点对多点连接远程 I/O 节点(RNC)
- 数据传输速率：典型 1 Mbps（Ovation RIO 链路标准）
- 电气隔离：≥1500 V～2000 V 通道-系统地（光耦隔离），防共模干扰
- 支持节点数：单 MAU 链路最多挂若干远程节点（依系统组态，典型 ≤32 节点/链路，以工程手册为准）
- 热插拔：支持在线更换（Hot-Swap），建议低负荷时操作并在软件中确认节点状态
- 状态指示：前面板 PWR（绿）、COM/ACT（黄/绿闪烁）、FAULT（红）LED
- 工作温度：0℃～+60℃（机柜内），存储 -40℃～+85℃
- 湿度：5%～95% RH 无凝露
- 安装方式：插于 1C31179G01 底座（DIN 导轨安装机架），带锁紧杆
- 物理尺寸/重量：约 200×100×50 mm / ≈0.6 kg（含面板）
- 认证：CE、UL、符合 IEC 61131-2及 IEC 61000-4EMC 标准
产品介绍
电厂 DCS 改造或日常维护里 Ovation 远程柜突然离线——某 300MW 机组碰到过 MAU 卡前面板 FAULT 常亮但底座供电正常，量背板通信差分电压异常，判定是 1C31181G01 内部收发器老化。它不承担控制逻辑运算，纯粹是控制器↔远程 I/O 的”翻译官+邮差”，坏掉会导致整条 RIO 链路所有测点变 Bad Quality。换卡本身很简单：断电拔出旧卡→插新卡→确认底座端子接线（尤其是远程链路屏蔽层单端接地）→上电后在 Ovation Station 或 Developer Studio 里 Verify Node Address，通常 2~3 分钟恢复通信。
采购上唯一要注意的是底座匹配——1C31181G01 不能单独用，必须配 1C31179G01 底座（老系统可能是早期 Westinghouse 标底座，电气兼容）。如果你们的 MAU 是双通道配置记得核对 CH1/CH2 各槽位对应，别把两个槽都误拔。另外此件属 EOL 逐步退市型号，全新原厂库存少，渠道多为 New Surplus 或测试 OK 拆机件，买前确认质保条款。
替换与升级建议
✅ 直接替换
- 同 PN 1C31181G01（含早期 Westinghouse 标版） — 与现 1C31179G01 底座完全兼容，插回原槽位 Verify 节点地址即可，零组态改动，支持热插拔更换（建议切旁路或确认低负荷操作）。
⚠️ 软件兼容（需改配置／升级）
- Ovation 新代本地 I/O 模块或 OC4000 系列控制器直接替代 MAU 架构 — 若计划取消 RIO 链路改为本地 I/O 或光纤远程 I/O，需重新规划 I/O 分配、改组态、增/减机架与电缆，工程量大（数天），仅适合整体技改不推荐紧急停机时做。
❌ 硬件不兼容
- 1C31179G01 底座单独（无插入卡无法工作）、Ovation 模拟量/数字量 I/O 卡（如 1C31122G01 AI、1C31201G01 DI）、任何非 Ovation 架构通信模块 — 背板引脚、功能定义完全不同，物理无法替代 MAU 卡。
若无全新库存可用测试 OK 拆机件过渡（需卖家提供通道环回测试报告），但建议计划原厂新件或 New Surplus 作长期替换。请以 Ovation 系统机柜内现装底座铭牌及 Emerson 最新手册为准。
