描述
产品详情

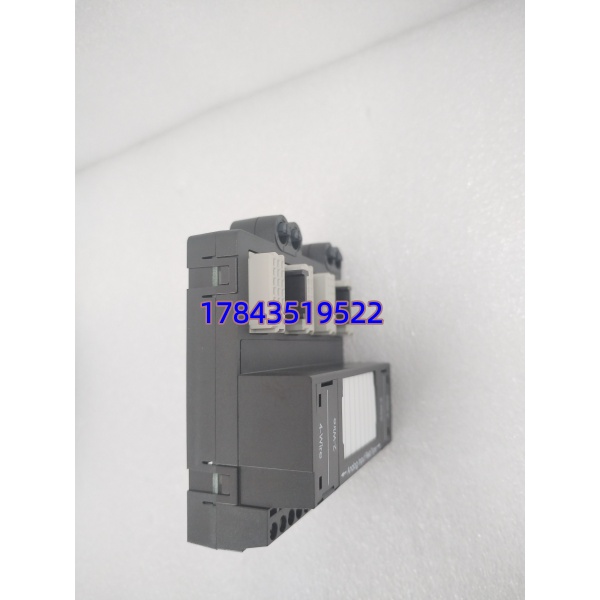

· 型号：VE4033S2B1
· 品牌：Emerson（DeltaV™）
· 系列：DeltaV M/S-series Traditional I/O — 8-Ch Redundant AI 4–20mA HART (KJ3222X1-BA1)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VE4033S2B1（销售/备件编号） |
| 等效模块号 | KJ3222X1-BA1 |

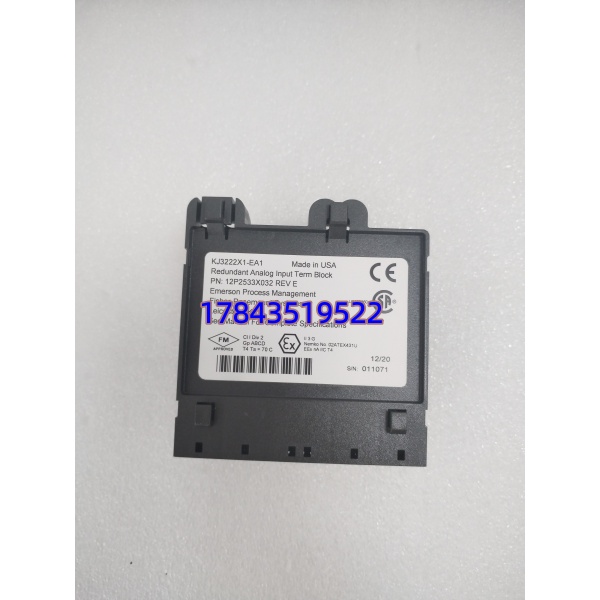

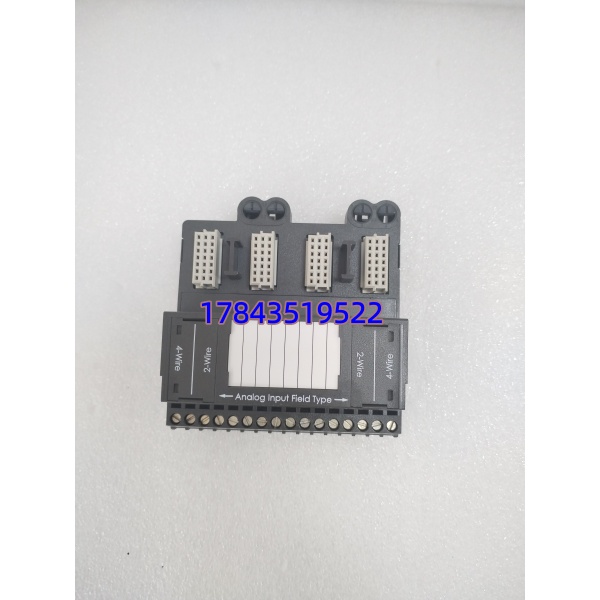

| 底座/部件号 | 12P2532X092（标准底座）；12P2532X102 + KJ3222X1-EA1（冗余底座组件） |
| 制造商 | Emerson Automation Solutions — DeltaV™ |
| 模块类型 | 8-Channel Redundant Analog Input Module, 4–20 mA HART |
| 适用系统 | Emerson DeltaV DCS — M-series & S-series Traditional I/O Carrier（非 CHARMs Baseplate） |
| 输入通道数 | 8 路独立光电隔离模拟量输入 |
| 输入信号范围 | 标称 4–20 mA DC；全量程 1–22.5 mA（支持过量程检测及 0–20mA/±10V 组态） |
| 输入阻抗（电流） | ≈250 Ω（内部取样电阻）；电压模式 >100 kΩ |
| A/D 分辨率 | 16-bit |
| 测量精度 | ±0.1% FS（@25℃，全温区见官方 Datasheet） |
| 重复性 | ±0.05% FS |
| HART 协议 | HART 5/6/7 叠加透传，支持与 AMS Device Manager 通信（变量读取/写参数/诊断） |
| HART 扫描时间 | 典型 600–800 ms/通道 |
| 通道隔离耐压 | ≥1500 VDC（通道–系统地间，光隔离） |
| 冗余支持 | 1:1 卡级冗余（主备自动同步切换，<2 I/O 扫描周期 ≈ <10 ms），需冗余底座 |
| 供电方式 | 由 DeltaV I/O Carrier 背板提供 5VDC（逻辑）+ 现场 24VDC（通过底座） |
| 背板电流消耗 | 典型 175 mA @5VDC，最大 250 mA（单卡，据官方 Datasheet） |
| 现场电源要求 | 24 VDC 外部馈入至底座（推荐 Emerson 配供系统电源，每卡回路 ≤750 Ω @24V） |
| 诊断功能 | 通道开路/短路检测、超量程报警、模块自检、LED 状态指示（ACTIVE/FAULT/CHx） |
| 热插拔 | 支持（安全区或 Zone 2 允许带电更换，冗余配置时不影响运行） |
| 工作环境温度 | -40℃ ～ +70℃（IEC 60068-2） |
| 相对湿度 | 5%～95% RH，非冷凝 |
| 敷形涂层 | ISA S71.04 Class G3（严苛环境，标准） |
| 安规/防爆 | CE、UL 61010-1、CSA C22.2、ATEX/IECEx Zone 2 Class I Div 2 |
| 物理尺寸（约） | 107(H)×41(W)×105(D) mm（标准 DeltaV I/O 卡） |
| 重量（约） | 0.25–0.30 kg |
产品介绍
在某个乙烯装置碰过一回：关键塔顶压力变送器 AI 卡（VE4033S2B1）通道漂移 1.2%，AMS 报 HART 通信正常但模拟值偏——因为只配了单卡没做冗余，夜班发现时工艺已微调补偿了一班。这卡是 DeltaV 传统 I/O 里采集温度/压力/流量主信号的”眼睛”，本身 MTBF 不错但现场浪涌或端子氧化会导致个别通道漂，HART 透传让它能被 AMS 提前抓到回路异常（开路线圈阻抗突变之类），比盲等 CRT 报警实用得多。
从库存经理视角它是 A/B 类边界备件：关键回路（CCS/FIC 调节、安全相关限值监测）建议配冗余卡对，按现网同类 AI 卡装机量的 5%～8% 设 Buffer Stock（最少每系统备 1 块冷备，含配套底座或明确借用关系），非关键监视回路可按 C 类更低比例。原厂新件交期偶有波动，二手 NOS 市场存量较好但须核对底座兼容性——别漏了底座，裸卡现场装不进机架。
应用场景与库存策略
AI 卡故障或某通道漂移导致关键 PV 偏差，严重时触发调节回路震荡甚至 MFT/联锁动作（看 SIS 设计），而 DeltaV 老代 M-series I/O 交期不定，这是采购痛点。
典型场景与备货建议：
- 炼化/电厂 DeltaV 控制柜（CCS 压力/流量/温度调节回路采集）：关键回路通常配冗余 AI 卡对 → 按 AI 卡装机总量 5%～8% 备安全库存，最低全厂共用型号备 1 块冷备（含确认可用底座或注明借用邻柜底座）；已配冗余的建议维持 N+0（即靠冗余互备），大修前核查冗余对状态。
- 非关键监视 AI（污水 pH、就地罐液位指示）：可用单卡非冗余 → C 类管理，按装机量 2%～3% 或仅做跨柜挪用预案，不专备。
- 新建/改造采用 DeltaV CHARMs（SE4003S2B1）：VE4033S2B1 不适用，勿买——CHARMs 架构用 SE 前缀 CHARM 模块而非传统 VE 系列 I/O 卡。[请以原厂架构手册为准]
- 与 AO 卡（VE4035S2B1/KJ3221X1-BA1）区分：物理大小一样但键槽不同，插错开机报 Slot Mismatch——下单核对型号倒数第三位（3=AI，5=AO）。
真实案例：沿江某 PTA 装置 2019 年 DeltaV M-series 改造，关键反应器温度 8 点采自两块 VE4033S2B1（各 4 通道用，非冗余配法）。运行第四年 B 卡 CH3 漂移超差未触发报警（老固件开路线检测对高阻抗漂移不敏感），导致温度补偿偏了 1.8℃ 持续一班次。库房无备件等调货 5 天。事后该厂把关键 AI 卡全部改为冗余配对，并纳入季度 AMS 回路校验（读回 mA 值比对 PV），按每面 I/O 柜 AI 卡数 6% 建冷备，要求供应商报价含底座或明确底座可共用现网库存。
