描述
产品详情

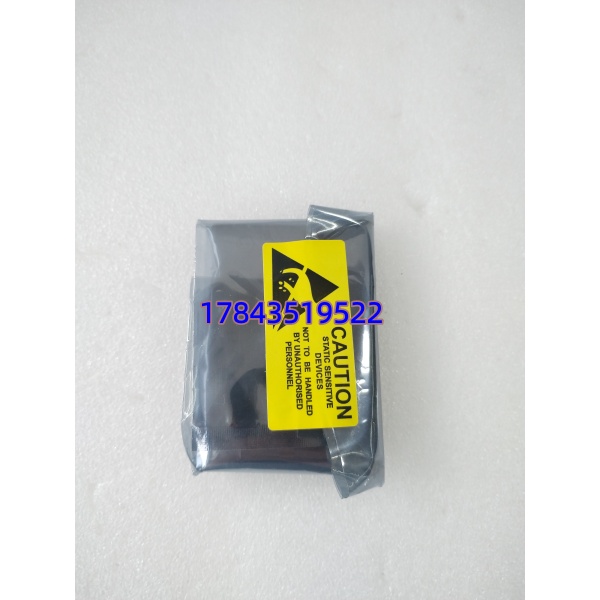

· 型号：SE4301T04
· 品牌：Emerson（艾默生 Process Systems — DeltaV）
· 系列：DeltaV S-Series Electronic Marshalling (CHARM) — DI 120V/230V AC Isolated
规格参数
- 产品型号：SE4301T04
- 制造商：Emerson Automation Solutions（DeltaV 产品线）
- 产品类别：DeltaV S-Series CHARM — Digital Input, 120V AC / 230V AC Isolated（高压 DI CHARM）
- 适用系统：Emerson DeltaV DCS w/ Electronic Marshalling（需 DeltaV v11 或以上，v12.3+ 推荐）
- 安装载体：插装于 DeltaV CHARM Terminal Block Assembly（如 SE4601T07 12-slot CHARM 底板或对应单体端子块）
- 输入类型：AC 有源/无源干接点兼容，标称 120V AC 或 230V AC（50/60Hz）
- 输入阈值（典型）：ON ≥ 90V AC（120V 版）/ ≥180V AC（230V 版），OFF ≤ 40V AC（以原厂手册跳线/固件为准）
- 通道数：每 CHARM 模块对应 1 个 I/O 通道（CHARM 为单/双通道微型模块，依载体槽位密度）
- 隔离电压：现场-系统侧光电隔离 ≥1500 Vrms（1 min），通道间不隔离（共 CHARM 簇等电位）
- 响应时间：典型 < 20 ms（滤波后，依组态可设）
- 供电：由 CHARM 端子块背板经 DeltaV CHARM I/O 网卡（CIOC/EIOC）馈电，无需外部电源给模块本身
- 状态指示：模块侧面 LED（绿色 = 在线，黄色 = 通道 ON，红色 = 故障）
- 工作温度：0℃ ～ +60℃（机柜内）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5% ～ 95% RH（非冷凝）
- 认证：CE、UL、cUL、FM（部分批次 ATEX/IECEx 可选），符合 IEC 61131-2
- 尺寸（模块本体）：约 25×15×60 mm（CHARM 微型插卡），具体依载体
- 生命周期状态：S-Series CHARM 处 Legacy/Phase-out 过渡期，新项目推 PK 系列，原厂新造趋紧，市面以 NOS 及测过拆机件为主
产品介绍
在化工厂老装置 DeltaV 改造项目里碰过一次：现场 120V AC 电机运行反馈全丢，CIOC 网卡正常，逐个拔出 CHARM 发现 SE4301T04 上端 LED 不亮——模块内部光耦老化开路，这种高压 DI CHARM 不像电子卡有大片诊断，坏就是整点变 0 且不报 Fault，极易被当现场线路问题浪费半天。SE4301T04 是 DeltaV Electronic Marshalling 架构下的微型单点（或少量通道）DI 模块，直接插在 CHARM 端子块上，把现场 120/230V AC 开关量隔离送入 DeltaV 控制网络，省掉了传统 AI/AO 机架和大量柜内跨接线。
严格来说它只在配有对应 CHARM 底板（SE4601Txx 系列）和电子布线网卡（CIOC/EIOC）的 DeltaV 系统里工作，不能用于传统 S-Series 插卡机架。从供应链看，Emerson 对 S-Series CHARM 逐步限产，全新盒装越来越少，二手测过件是主力货源。单价通常 ¥1500～¥4000（视成色），但它是高影响 C 类备件——一个 CHARM 坏只丢一个点，但若涉及机组”允许启动/跳闸反馈”等关键联锁点且无冗余，排查耗时远超模块钱。建议按 CHARM 底板插槽总数 5%～10% 备冷件（最少 1 件/类型），DI 120V AC 与 DI 24V DC 的 CHARM P/N 不同不可混插。
应用场景与库存策略
SE4301T04 失效表现简单粗暴——对应现场反馈点常 0（或常 1 若上拉异常），DeltaV 诊断未必报模块故障，先查现场线路再怀疑 CHARM。
- 石化/炼油 DeltaV Electronic Marshalling 站：采集现场 120/230V AC 电机运行/故障反馈 — 非它不可因需 CHARM 背板协议 — 建议按每面 CHARM 底板柜备 1 件 DI 120V AC 型冷备（Min=1），与 DI 24V / DO 24V CHARM 分型号单独备。
- 电厂辅机 DeltaV 改造项目：高压辅机状态反馈（来自 MCC 120V AC 辅助触点）— 可与维保商签 VMI 或区域多套装置共享应急件（注意 CHARM 底板版本兼容）。
- 备件 ABC 与 LTB：C 类金额 B～A 类可用性（视联锁重要度）→ SS=1～2 件（依装置规模），ROP=0 触发询价；系统投运 >8 年建议借大修窗口做 Last-Time-Buy 评估囤 NOS。
- 更换提示：拔下旧 CHARM → 核对端子块上 CHARM Type 标识 → 插入同型号 → DeltaV 工程站自动识别，一般无需下装组态，但建议在线 Verify I/O 确认点位状态还原。
真实案例：华南某芳烃装置 2020 年大修后”引风机运行反馈消失”导致锅炉联锁不允许启动，热控班查 MCC 触点、查线路均正常，耗时近四小时——最终怀疑 CHARM 底板 Slot 3 上 SE4301T04 老化（该柜 2007 年投运，CHARM 插拔十几次微磨损+现场浪涌累积损伤光耦）。恰好库房三年前按建议囤了两种 DI CHARM 各一件，换新后反馈立刻恢复。事后该厂明文规定：每种 CHARM 型号（DI 24V/120V/DO 24V/AI HART 等）最少备 1 件冷备，每两轮大修做一次 CHARM 插拔检查。
常见问题解答 (FAQ)
S-Series CHARM 硬件 Emerson 已逐步转入 Legacy/Phase-out 过渡，原厂全新持续制造收紧，主要通过 NOS 和测过拆机件流通。建议现在就做 Last-Time-Buy 评估——若贵厂 Electronic Marshalling 大量使用此型号至少囤 1～2 件。[请以 Emerson DeltaV 官方 Legacy Notice为准]
Q2：它和 SE4301T02（DI 24V DC Isolated）能混用或替代吗？
不能。 是 120/230V AC 输入 DI CHARM，SE4301T02 是 24V DC 输入，输入阈值、光耦参数、适用现场电压等级完全不同，物理可插同款 CHARM 端子块槽位但 P/N 必须匹配现场电压类型，混插会导致点不动作或误判。
Q3：买 NOS/拆机 CHARM 怎么把关质量？
要求卖家提供：① 序列号及原厂标签照片 ② 上机或仿真台测试（插 CHARM 底板后 LED 绿亮、施加 120V AC 黄 LED 亮、解除后灭）③ 不少于 12 个月质保。入库前做目视针脚无氧化弯曲检查。
Q4：它需要单独供电吗？和 DeltaV 传统 I/O 卡比有什么不同？
CHARM 模块本身由 CHARM 端子块背板供电（来自 CIOC/EIOC 网卡经背板分配 5V/24V），不需外接电源线。与传统 S-Series 插卡比，Electronic Marshalling 把 I/O 分散到端子块就近安装，减少柜内跨接—— 只认 CHARM 载体，不能插传统 I/O 机架。
