描述
产品详情
· 型号：5X00357G03
· 品牌：Emerson（原 Westinghouse）
· 系列：Ovation™ DCS — 16-Channel 125 VDC Digital Input Module with SOE

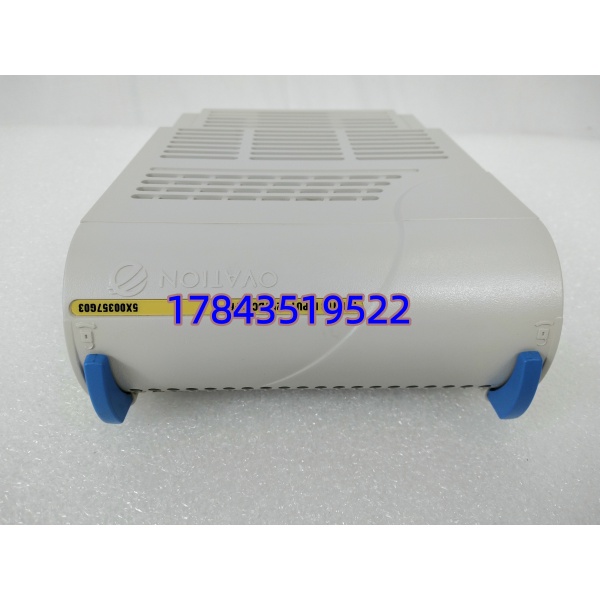

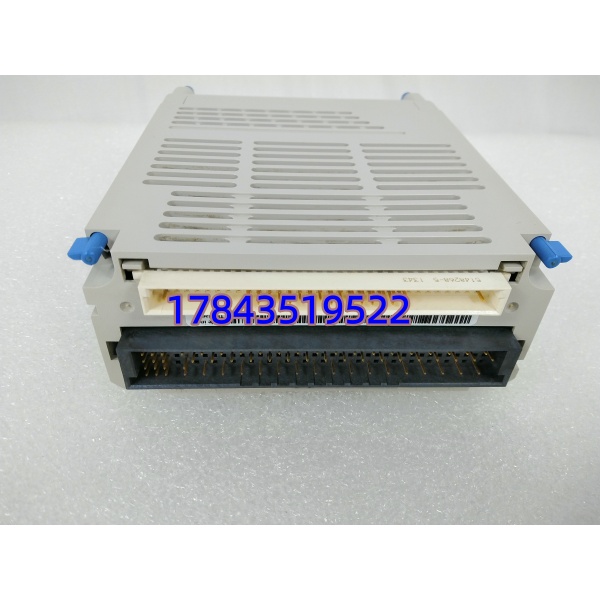

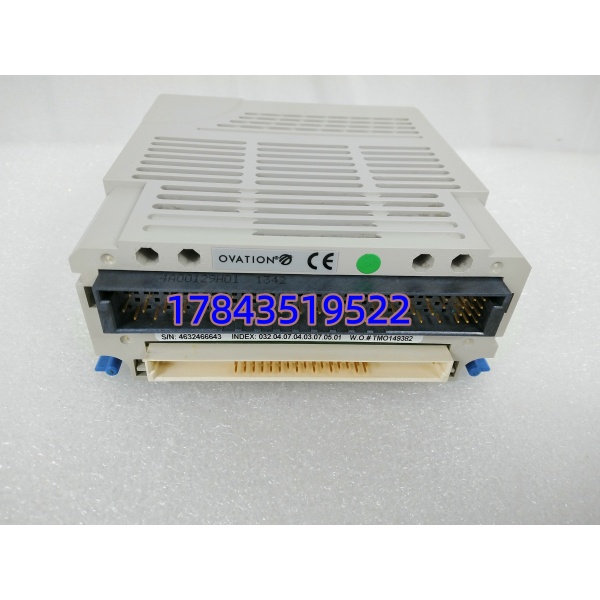

5X00357G03
规格参数
- 产品型号：5X00357G03（常见 Rev. C / Rev. E / Rev. G，EEPROM 编码随批次略有差异）
- 产品类别：Ovation 16 通道数字量输入模块（Digital Input, DI），支持 SOE（Sequence of Events）事件顺序记录
- 适用系统：Emerson Ovation DCS Classic I/O 及 Enhanced I/O 架构
- 输入通道数：16 通道，通常分 4 组×4 通道，组内共地
- 额定输入电压：125 VDC（典型接受范围约 90–140 VDC）；部分批次兼容 120 VAC 请核对原厂手册
- 输入类型：干接点（无源开关）/ 湿接点（有源 DC 电压），逻辑 1 = 电压存在
- SOE 分辨率：≤ 1 ms（模块内部时间标记，经 Ovation 控制器汇总用于事故追忆）
- 输入响应/滤波时间：典型 ≤10 ms（含去抖动滤波，SOE 模式下时间标记超前于状态更新）
- 通道隔离：通道至背板光电隔离 ≥500 VDC；通道组间隔离
- 状态指示：每通道 1 颗 LED（ON），模块级 RUN / FAULT / COM LED
- 所需底座：兼容 Ovation I/O Carrier 如 5X00111G01（单宽底座），端子块型号依底座定
- 背板供电：由 Ovation 机架 +5 VDC 逻辑电源供给，现场输入回路独立
- 工作温度：0 ～ +60℃；存储 -40 ～ +85℃
- 湿度 / 防护：5–95% RH 非冷凝，IP20（柜内安装）
- 认证标准：CE、UL 61010-1、CSA，符合 IEC 61000-6-2 EMC 标准
- 热插拔：支持在线更换（Ovation 控制器自动重读模块 ID，SOE 缓冲需重新同步）
严格来说它和普通 24 VDC DI 不是一回事——这是 125 VDC 高压 DI 且带 SOE 时间戳，常用来接保护继电器出口接点、断路器辅助接点和 ESD 首出信号。（某些老批次标签写 120 VAC 兼容，但未在官方 Datasheet 中明确背书前不建议默认当 AC DI 用，请以原厂手册为准。）
5X00357G03
产品介绍
维护人员最容易低估的就是 SOE DI 模块的”不可替代性”：普通 PLC 数字输入卡只告诉你状态变了吗，而这 16 路 125 VDC 输入能把每个接点动作的毫秒级时刻打上时间戳传给 Ovation 做事故追忆——跳机后查保护首出、查哪个断路器先断开，全靠它。现场实测发现 5X00357G03 对现场 125 VDC 继电器线圈残余电压（约 15–20 V 泄放残压）有一定容忍度，但若你现场习惯用 24 VDC 湿接点直接并过来，会读不到信号，别买错型号。
从库存经理角度说，它属于 A 类关键 IO（SOE 功能无软件替代），而 Emerson 对 5X 前缀老 I/O 已多次发出 Lifecycle 移入 Legacy 的通知。交期从 6 周拉到不确定，二手翻新件金手指氧化是通病——按在用机架数 10–15% 设 Buffer Stock，或借一次 Last-time-buy 窗口按 5–8 年剩余寿命一次性战略囤货，远比停机等件划算。
应用场景与库存策略
SOE DI 挂掉不只是”看不到开关量”——跳机事故后无法还原保护动作顺序，事故调查被监管质疑，甚至影响保险定责。这卡原厂供货趋紧，拆机件引脚氧化导致偶发误报是重灾区。
- 火力发电厂（保护继电器出口接点、断路器辅助接点、ESD 首出信号 SOE 采集）—非它不可因需 125 VDC 输入+SOE 毫秒时间戳，普通 24 VDC DI 无法替代；建议按每控制柜（或每 4 个同型机架）备 1 件冷备件，防静电袋密封存放并标注 Rev 号。
- 核电/化工（安全联锁系统首出事件记录）—SOE 数据用于 HAZOP 回溯；建议纳入年度插测抽检，超 5 年呆滞需重新验证通道响应。
- 存量 Ovation Classic I/O（2000 年代投运）—关注 Emerson PCN，如有 EOL 预告立即按「min(2件, round(在用机架数/3))」做 Last-time-buy。
- 供应商代管(VMI)—全厂 Ovation DI/DO >80 点可谈寄售，降低自有资金占用。
真实案例：沿海某 600 MW 机组因雷击线路对侧开关偷跳，本机主保护正确动作但运行方质疑”是不是 DCS 先误发跳闸令”。调 SOE 发现 5X00357G03 采集的保护装置”跳闸命令开出返回”比”开关分位”晚 12 ms——证明保护先动、开关后断开，免责。事后点检发现该卡有 2 通道 LED 微闪（预老化），库房恰有 1 件备件热插更换，全程未停其余测点。要是没备件等原厂调货（当时报 7 周），事故分析报告根本拿不出 SOE 数据，光协调会就开了三轮。
常见问题解答 (FAQ)
Q1：全新原装目前有库存吗？正常交期多久？
属 Legacy/Phased-out 过渡品类，Emerson 官方新订 6–12 周且部分地区转 EOL。市面全新闲置库存和拆机翻新并存，急件找带 SOE 功能测试报告的渠道商。请以 Emerson 当地办事处 PCN 确认当前 Active/Legacy 状态。
Q2：它能接 24 VDC 现场干/湿接点吗？
标准规格为 125 VDC 输入检测，24 VDC 不在额定范围内通常不识别为 Logic 1。若现场是 24 VDC 信号请选 Ovation 24 VDC DI 模块（对应 5X00xxx DC 型），勿强行凑合。
Q3：SOE 功能需要额外组态或授权吗？
Ovation 系统原生支持该模块 SOE，只要在 Controller 和 Station 组态里启用 SOE 扫描并分配时间源（通常靠 GPS 或 NTP 对时控制器），不需额外授权狗——但要在工程下装时勾选 SOE Enable，这点常被调试遗落。
Q4：停产后的 Last-time-buy 建议囤几件？
A 类关键 SOE DI：在用机架 N 个，建议 min(2件, round(N/3)) 且不少于 2 件。纳入每两年一次插测（接 125 VDC 测试灯或电阻负载验证通道 LED 及 SOE 上报），呆滞 >5 年评估折价转手。
Q5：底座和替代兼容性？
须配 Ovation I/O Base（如 5X00111G01），与 WDPF 底座不通用。无直接”新型号完全替代 5X00357G03″说法——升级需换 Smart I/O 整套（含底座、端子、组态重做），一般只做同 P/N 替换或整站改造。不同 Rev 的 5X00357G03 大多可互换，但 EEPROM 编码变化极端情况下需重下装 I/O 定义，换完注意核对 Station 报警。
