产品详情

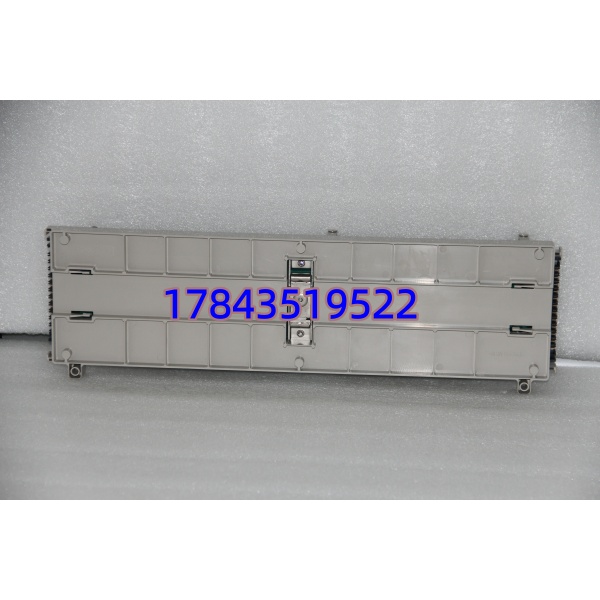

· 型号：1C31223G01
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Analog Output Module, 8-Channel, 4–20 mA
规格参数
- 产品全称：Emerson Ovation Analog Output Module, 8-Channel, 4–20 mA, Type 1C31223G01
- 输出通道数：8 路独立 4–20 mA DC（每通道隔离依系统设计，典型组隔离至底板）
- 输出类型：有源电流输出（Sourcing），驱动现场两线制阀门定位器/记录仪等
- 满量程范围：4–20 mA（可组态设 0–20mA 少数应用需核对固件支持）
- 负载能力：典型 ≤ 750 Ω @ 24V DC 现场电源（依 Drop 供电及端子板外供回路）
- 分辨率：≥ 12 bit（Emerson 标称，以具体 firmware rev 为准）
- 精度：典型 ±0.1% FS（25℃），温漂需核对手册
- 更新速率：受 Ovation Controller I/O Scan Time 控制（通常 100–250 ms 每循环，可更快需核对）
- 状态指示：Module OK（绿）、Active/Comms LED、每通道或组 Fault LED（依版本）
- 硬件键（Keying）：板上电子键电阻匹配对应 AO 端子板（1C31170G02/G03 等），插错类型 Controller 报 Module Mismatch
- 供电：通过 Ovation I/O Drop 背板取 24V DC（逻辑侧），现场回路需外部 24V DC 经端子板供电或经内置供电器（依端子板型号）
- 对插接口：专有多针 Header 与 AO 端子板对接（同 Ovation I/O 标准 Drop Cable 概念）
- 工作环境：0 ～ +60℃（机柜内），湿度 5–95% RH 无凝露
- 安装：插入 Ovation I/O Drop 卡槽（与端子板对插后锁紧），单槽宽 ≈ 38 mm
- 认证：CSA、FM、CE（依批次），符合 NEMA/IEC
- 兼容端子板：典型 1C31170G02（AO TB w/fusing & shield term）、1C31170G03 等——采购前核对现场现用后缀
产品介绍
1C31223G01 是 Ovation 做模拟量输出的”大脑”——插在 AO 端子板上方，控制器通过 Drop 总线每周期刷新输出命令值，模块 DA 转换后驱动现场 4–20mA 回路。端子板负责接线端子、熔断、回路电源引入及屏蔽处理，模块负责信号生成与诊断。
现场最常见故障模式：输出漂移/固定值不变化（模块 DA 部分失效或通讯丢包）、某通道恒满量程（现场短路回流烧内部运放——Ovation AO 有一定短路保护但持续短路会坏）、更换后 Controller 报 Module Mismatch（电子键不对——G01 必须配认可 AO 端子板）。换件注意两点：核对端子板型号匹配（尤老机组可能混用早期无键板），拍照记下旧模块 DIP/跳线位置（少数版本有 Terminating Resistor 或 Self-Test 跳线）。组态一般不需要改动——Ovation 按 Slot 地址识别，换同型号模块自动上线。
应用场景与行业案例
凌晨最烦的是汽机 EHC 调门突然不动——查 Ovation 点强制值正常但现场定位器电流卡在 4mA，AO 模块该通道死。拆下模块量通道端子无压降变化，判定模块 DA 故障，换新恢复。
典型场景：
- 火电 Ovation DCS 调节阀/风门控制——锅炉给水调门、二次风挡板、汽机旁路阀，AO 点经安全栅/隔离器驱动现场定位器。
- 化工厂流量/液位控制回路——PID 输出经 Ovation AO → 电气转换器/控制阀定位器。
- 老厂 MRO 备件更换——AO 模块 LED 无 OK 或某通道恒饱和/无输出时整体更换，端子板利旧。
- 系统扩容新增 AO 点——新 Drop 槽位装 AO 端子板 + 1C31223G01，控制器组态加 AO Block。
真实案例：
南方某 300MW 机组除氧器水位调节阀（AO Ch3）操作中无响应，Trend 显示 Ovation AO 点值变化但现场定位器电流表测回路电流恒 4mA。Swap 测试把邻通道好 AO 点强制到此阀→仍 4mA 排除接线，判定 1C31223G01 Ch3 DA 失效（可能是前期端子板 fuse 熔断时强行带载致内损）。库房有测试过 A 级拆机件，断电拔出电子模块（端子板不动！螺丝松开向上提），插入新模块推到底锁扣，上电 Module OK 绿，Force 原设定值验证 4–20mA 线性变化正常，恢复控制约 10 分钟。事后要求点检所有 AO 通道年度做 Loop Check 并记录。
常见问题解答 (FAQ)
Q1：支持热插拔吗？运行中能直接拔插更换？
Ovation I/O 电子模块大多支持在线更换（Hot Swap），但建议先确认该 AO 点可短暂冻结或处 Safe State——拔出瞬间输出会掉（变 0mA 或保持最后值依现场安全设计/Fail-Safe 组态），可能导致阀门微动。步骤：记录原模块 LED 状态→松开锁紧→垂直拔出→插新模块→推到底锁→确认 Module OK 绿及输出恢复→解除报警抑制。
Q2：能和 1C31223G02 混用吗？插错会怎样？
物理插槽同但电子键（Keying）不同。若插到不兼容端子板或 Controller 预期不同类型 AO 模块会报 “I/O Module Mismatch / Wrong Type” 且不进入 Run。G01 是最常见的 8ch 4–20mA AO，采购替换优先同完整号。部分跨代微小版本（Rev 差异）可兼容但 Gxx 后缀不同一般不建议冒险混。
Q3：现场阀门收不到 4–20mA 怎么分步排查？
① 在线监控 Ovation AO Point Value 确认控制器已写值；② 量端子板 AO+ / AO- 间电压（断开负载应见 ≈ 1–5V 对应 4–20mA 经 250Ω 采样电阻示意），确认模块有输出；③ 查端子板 Fuse 是否熔断（AO TB 常见每通道或每组熔丝）；④ 断开负载量模块端电流——若有电流说明现场线路/定位器问题，若无电流模块或端子板接触故障。
