产品详情

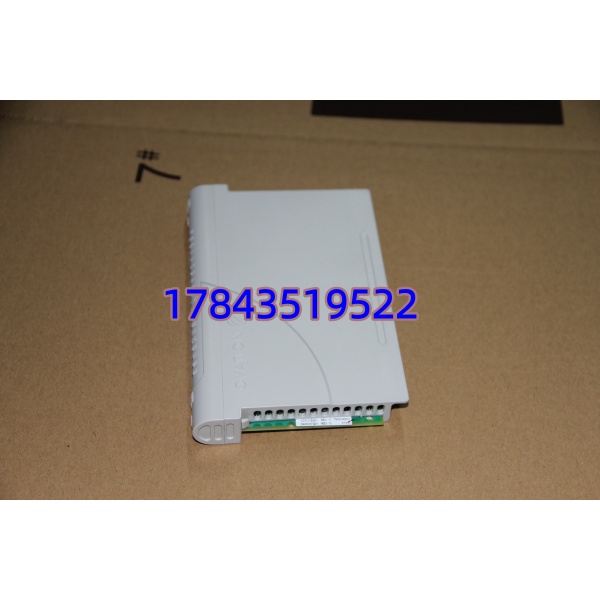

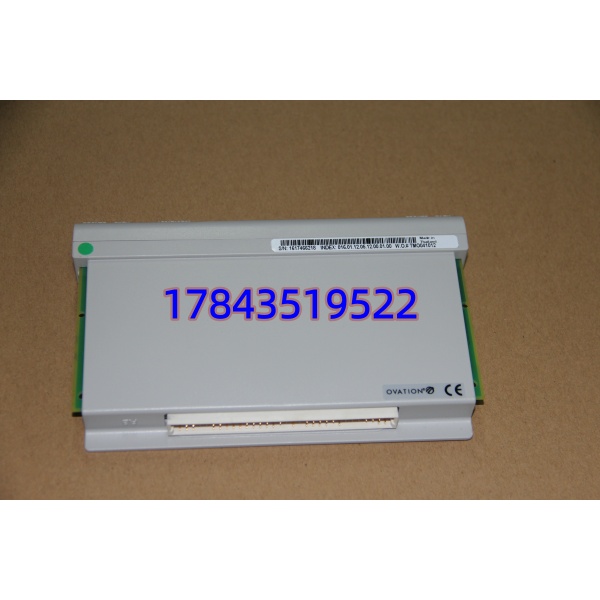

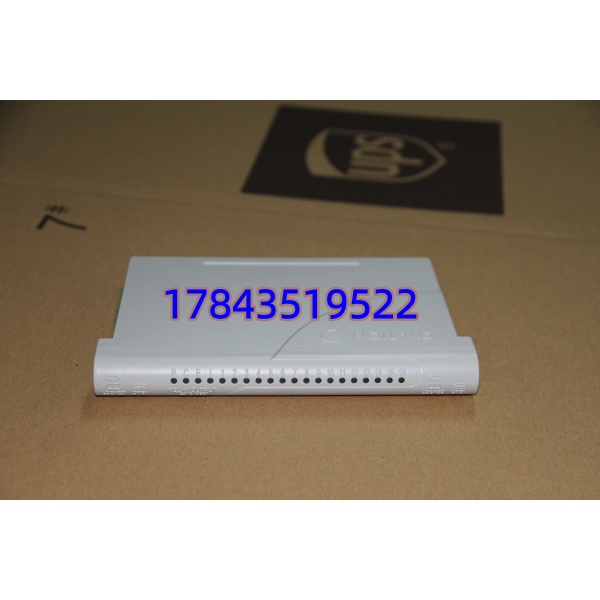

· 型号：1C31219G01
· 品牌：Emerson（原 Westinghouse Ovation DCS）
· 系列：Ovation™ — Analog Input Module (AI), 8 Channel
规格参数
- 产品描述：Ovation Analog Input Module, 8 channels, configurable 4–20mA / ±10V / TC / RTD per point group
- 部件号：1C31219G01（G01 为 Rev/制造批次标识，功能兼容同期 G02 等依 Emerson 兼容性矩阵）
- 输入通道数：8 通道（通常 2 组 ×4 ch 或独立依 TU，组内共参考）
- 信号类型（软件组态）：4–20mA、0–20mA、±10V、±5V、热电偶 J/K/T/E/S/N/R/B、RTD（Pt100/Cu10 等），最终取决于 TU 接线及 Drop 组态
- 分辨率 / 精度：典型 12–16 bit A/D，精度约 ±0.1% FS（依信号类型及校准），需核对 Ovation 技术手册确认具体指标
- 输入阻抗：电流模式 ≈250Ω（内部 shunt），电压模式 >1MΩ（典型）
- 隔离：现场输入侧与逻辑侧光电隔离 ≥500V DC；通道组间隔离依 TU 设计（部分 TU 各组独立隔离）
- 更新时间：I/O 刷新随 Ovation Drop 扫描周期，典型 100ms 级（快任务可达 50ms 依 Controller 配置）
- 配套端子单元(TU)：通常配 1C31134G01 / 1C31138Gxx 类 Ovation AI TU（依柜设计），模块插 TU 锁紧
- 状态指示：面板上 Module OK / Active LED + 每通道/组报警指示（依 firmware，部分版本仅模块状态 LED）
- 供电：由 Ovation I/O Bus 背板或 TU 引入，模块自身不外接现场电源（现场变送器 24V 由 TU 外供或外部 PS 提供）
- 工作温度：0℃ ～ +60℃，存储 -40℃ ～ +85℃
- 相对湿度：5%–95% RH 非冷凝
- 安装：插入 Ovation I/O Termination Unit (TU) 上，柜内 DIN 导轨或机架依 TU 形式
- 认证：UL / CSA / CE per Ovation system spec（以实物铭牌为准）
- 状态：Legacy / 停产 — MRO 拆机或 Emerson 授权服务渠道获取
产品介绍
1C31219G01 是 Ovation DCS 的 8 通道通用模拟量输入卡，插在对应 TU 端子上，把现场变送器（4–20mA）、热电偶或 RTD 信号转换成数字量送 Controller。信号类型不完全由卡决定——主要靠 Drop 组态软件中点类型定义 + TU 端子接线方式 共同确定（电流需 TU 上提供 24V 激励或外接变送电源，TC 需补偿导线及 CJ 补偿电阻在 TU 上）。
坦白讲，Ovation AI 卡最常见现场问题是：① TU 上变送器供电熔丝烧导致整组 4–20mA 信号归零（先量 TU 端子 +24V 有没有）；② 未做 Sensor Check / 开路检测设置把断线当 0mA 解读（冬天室外 TC 虚接尤甚）；③ 换 G01→G02 等 Rev 一般可混插，但极老 Drop 固件偶尔挑 Rev——插上新卡 Drop 报”Module Mismatch”的话核对 Compatibility Bulletin。我在电厂遇过 AI 值漂 ±3%，结果是 TU 上屏蔽汇流排未单点接地，浮地拾工频干扰。
应用场景与行业案例
痛点切入
Ovation AI 卡故障表现：单通道恒 32767/0、模块 OK 灯灭（失步/掉背板）、整卡 “Not Responding”。非计划停机时原厂交期长，尤其 300MW+ 机组正运行——冷备 AI/DI/DO 各一是最低 MRO 要求，别等坏了再找。
典型场景
- 火电厂 Ovation DCS 过程变量采集→ 主蒸汽压力/温度、给水流量、炉膛负压（4–20mA 变送器）
- 化工/水处理 Ovation 系统→ pH/ORP/液位/流量 AI 进闭环 PID
- 存量 Westinghouse→Emerson Ovation 改造过渡期 MRO→ 原 BOM 列 1C31219G01 直接 1:1 替换
- 与 Ovation DI(DIN)/DO/AO 共 Drop 配置→ 典型过程 I/O 柜
- 老卡失效替换→ 拔旧插新、TU 接线不动、确认 Drop 识别新模块即 OK（同类型 AI）
真实案例
华东某 600MW 超临界机组，#1 炉高温过热器出口蒸汽温度（3取2 中一通路）在 Ovation 操作站突显示 -276℃（TC 类型点开路默认值）。DIAG 无模块 fault，另两路正常。到电子间量 TU 端子 TC 毫伏正常，轻按 AI 卡 1C31219G01 发现微松——TU 锁紧杆塑胶老化未完全锁死。重新锁紧、轻压卡确认 LED 恢复，温度值回归。后续把同柜所有 Ovation 卡 TU 锁杆做扭矩/扣合检查，并备了一块 1C31219G01 拆机件入库。老师傅说：”Ovation 卡可靠性高，TU 机械松脱才是隐蔽杀手。”
常见问题解答 (FAQ)
Q1：1C31219G01 支持热插拔吗？能带电拔插？
Ovation I/O 模块大多支持 Hot Swap，但操作前确认你现场 Ovation 版本文档允许该 Drop 热插拔。重要信号（如三取二温度、跳闸关联 AI）建议先记好当前值/旁路报警再操作。步骤：确认 TU 锁紧→拔旧（Controller 可能报 I/O timeout 短暂）→插新→等待 Module OK 灯亮→在操作站确认数值合理→复归报警。若关键过程控制建议安排在停机窗口更换。
Q2：G01 和其他 Rev（G02/G03）能混用吗？换要改组态或下装吗？
一般不需要改 HW 组态或点文件——Ovation Drop 识别模块类型(AI 8ch)及点数，Rev 后缀多为制造/EEPROM 差异。绝大多数可互换，个别极老 Drop 固件有白名单，插上新卡若 Diagnostic 报 Unsupported Module 则需核对 Emerson Compatibility Note 或升 Drop 固件。建议记录原卡 Rev 备查。
Q3：换新 AI 卡需要重新下装控制逻辑或点数据库吗？
不需要。AI 模块不含用户点定义，点表/量程在工程站 Drop Configuration 里。只要同类 AI 模块（8ch 通用），拔旧插新、TU 接线不动，Drop 自动识别。建议更换后在 Operator Station 核对各 AI 点读值与实际现场信号一致（尤其 TC 类型确认 CJ 补偿正常）。
Q4：现场 AI 通道示值异常（满程/零/漂），先查什么？
顺序：① TU 端子上变送器电源/激励电压是否正常（熔丝烧常见）；② 直接在 TU 信号端子测 mA/mV 值——如现场表输出 12mA 而卡读 0，问题在 TU 或卡；③ 查 Drop 组态中信号类型/量程/传感器检查设置是否与接线匹配；④ 对调邻通道好线排除现场线；⑤ 对调已知好 AI 卡验证。经验上 TU 电源熔丝 > 接线/屏蔽接地 > 卡件坏。
