产品详情

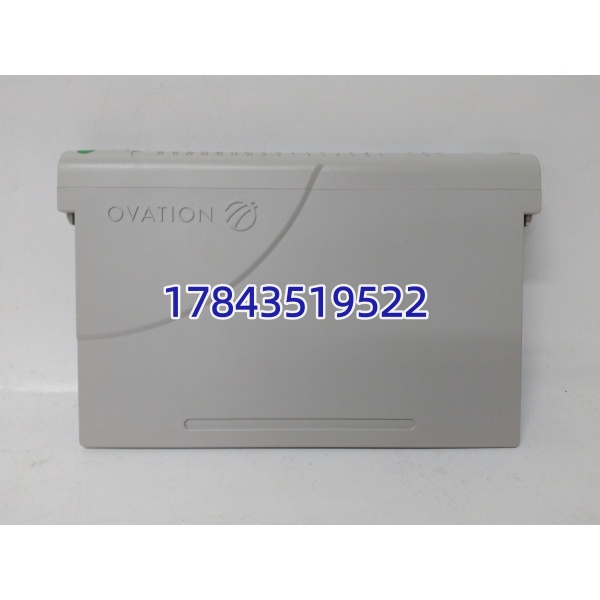

· 型号：1C31219G01（Emerson Ovation AI Module，Westinghouse 原编号体系延续）
· 品牌：Emerson Automation Solutions（Ovation DCS）
· 系列：Emerson Ovation DCS — Analog Input Module (16 Channel)
规格参数
- 模块类型：Ovation 16-Channel Analog Input (AI) Module
- 适用系统：Emerson Ovation DCS — 本地 I/O 机架（ICR 系列）或远程 I/O 单元（RIO），配 Ovation Controller (OC) 或 Drop
- 输入通道数：16 路独立（通常分组为 2×8 或 4×4 共享参考）
- 支持输入类型（依端子板跳线+软件组态）：
- 电流：4–20 mA（需 250 Ω shunt 通常在端子板 TB 内），支持 Wire Break < 3.6 mA 检测
- 电压：1–5 V / 0–5 V / 0–10 V（直连，选择对应量程）
- 部分版本支持 HART passthrough（需 HART 调制解调器/网关与上位 PlantWeb 配合）
- A/D 分辨率：16 bit（典型 65,535 counts full scale）
- 精度：±0.1% of reading ±1 LSB（校准后，以 Ovation Accuracy Spec 为准）
- 输入阻抗：电流模式 ≈ 250 Ω（外部端子板 shunt），电压模式 > 1 MΩ
- 电气隔离：每通道组 ↔ Ovation 背板总线 ≥ 500 V AC 测试（1 min），通道间通常共 COM 组
- 更新周期：典型 100 ms / 250 ms（依 Drop 扫描时间设置）

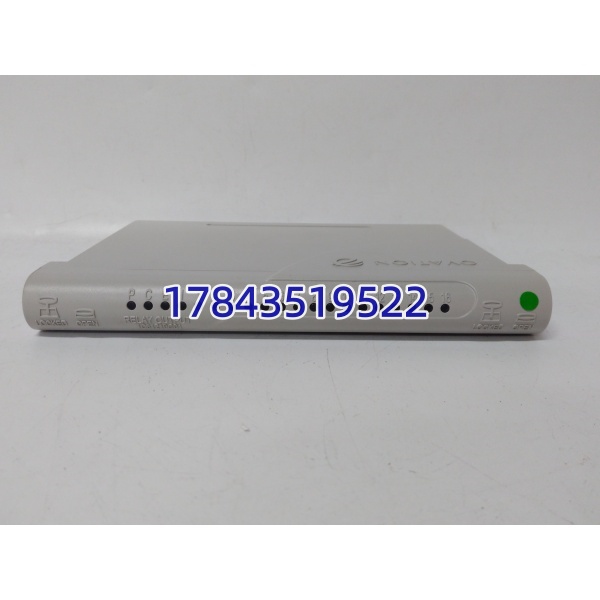

- 前面板指示：Module OK（绿）、Fault（红）、个别版本有 Group Error LED
- 端子配合：需配 Ovation 模拟量端子板（如 5X 或 1C 系列 TB，如 1C31125G01 等——以机架配置为准）
- 供电：由 Ovation I/O 机架背板供给（通常 +5 V / +24 V 内部）
- 工作温度：0 ～ +60℃（控制室级），存储 -40～+85℃
- 湿度：5%–95% RH 无冷凝
- 认证：CE、cULus、部分版本 FM / CENELEC（装于认证机柜）
- 安装：插入 Ovation I/O 机架指定槽位（非控制器槽），带前面板 ejector 锁紧
产品介绍
1C31219G01 是 Ovation 系统主力模拟量输入卡——电厂里主蒸汽温度/压力/流量、给水泵轴承温度几乎全过它。跟 S800 或 1756 模块不同，Ovation AI 的量程、工程单位、报警点在 Ovation Developer Studio (ODS) / Control Builder 里组态，卡本身只负责原始 A/D 值上传+断线检测。它必须配合指定 Ovation 模拟端子板（TB）使用，信号类型靠 TB 内 shunt 电阻+卡上软件选择决定，板上基本无 DIP 开关（极少数老版有 Range Select 跳线）。

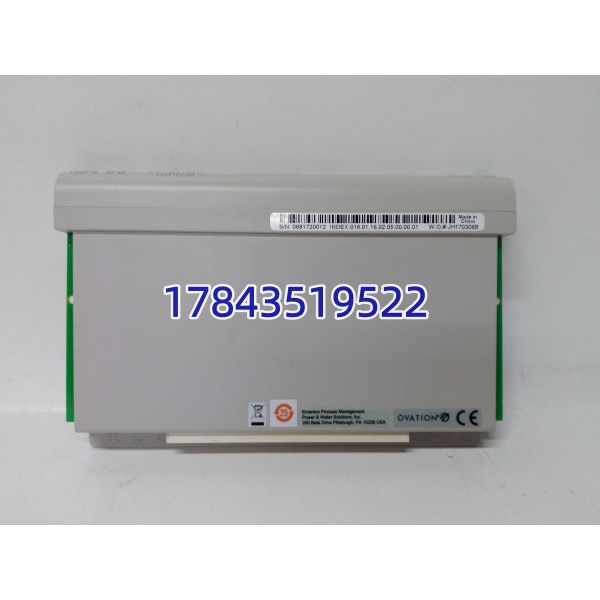

有一点要注意：Ovation 老系统经多代演变，1C31219G01 与 1C31219G02/G03 等差别多在 firmware/版本字母而非通道数，混插通常物理兼容但建议同 Revision 保持 Drop 内模块版本一致避免 Compatibility Warning。买拆机件确认带原标签 Rev（如 G01 / H01）并与你 Drop 内现有模块版本尽量统一，减少 ODS 报 Version Mismatch。
应用场景与行业案例
Ovation AI 卡最典型故障是某几通道慢慢漂移或断线检测误报——尤其露天 TC/mV 回路冷端补偿偏差或 shunt 电阻氧化，换卡并重校零点常解决。
典型场景：
- 火电 — 锅炉/汽机模拟量采集：16 路 4–20 mA 变磅器（主蒸汽压力/再热温度/给水流量）进 Ovation 参与 PID 及 SOE 关联报警。
- 核电辅助系统 — 老 Ovation 延寿：非 1E 级辅助回路温度/pH/液位模拟量采集。
- 水/废水 — 大型泵站 SCADA：Ovation 作为主 DCS 采进出水浊度/pH/液位。
- 炼化 — 重整/焦化装置 Ovation 改扩建备件：原西屋 Ovation 系统延用 Emerson 卡件。
真实案例：
某 600MW 机组 Ovation 系统（Drop 3）夜班报”AI Ch 7 Wire Break” 但实际变送器输出正常——短接输入端模块仍报 WB。确认 1C31219G01 Ch7 A/D 输入级老化（老卡 98 年装）。库房有拆机测试 OK 同 Rev (G01)，停机窗口断电拔出旧 AI（记录槽位号！），插入新模块，上电 Ovation Station 自动识别（Hardware → Verify），原有 Point Configuration 不变只需 Re-download Drop or Soft Reboot OC，Wire Break 清、示值正常。老师辅说”早想整批轮换，这卡跑了 18 万小时”。提醒：换完建议进 Ovation Developer Studio → Point Detail → Calibrate / Zero Span Check 确认各通道误差 ±0.2% 内。
